Pozdravljeni.

A se da kje dobit priporočene vrtljaje in hitrosti pomikov za rezkanje različnih materialov in kakšne sile oziroma momenti se prenašajo na rezkar oziroma na ogrodje. Potreboval bi za prerčun ogrodja za CNC. Stroj bo namenjen rezkanju plastike. Kako pa je pri aluminiju?

Hvala in lep pozdrav,
Bojan

[boriskozjan]

Kar opisuješ je čisto preobsežna tema za enostavno opisat.

Na kakšen način boš preračunal ogrodje? Če si vsaj malo strojnika, si verjetno že kdaj preračunaval parametre odrezavanja (vsaj v šoli). Predlagam strojno tehnološki priročnik za tabele in osnovno teorijo, računaš pa lahko s programom, ki ga dobiš na tejle strani: http://mihec.net/

Samo na hitro:
vrtljaji orodja so odvisni od premera orodja, oblike in števila zob na rezkarju, material rezkarja, material obdelovanca, način mazanja med odrezavanjem... Skratka upam si trditi, da ti kaj pametnega ne bo uspelo izračunati, ker ne znaš dobiti niti osnovnih podatkov, kje je še preračun ogrodja, tak da predlagam, da si zamisliš neko konstrukcijo, pomnožiš vse preseke oz. debeline x2 ali x5 in bo mogoče vredu...

[Fu63N]

Ko človek tako piše, ne kaj dosti razmišlja .. Tako da se strinjam s teboj, da je preobširna tema. Jo bom nekoliko skrčil.

Sem strojnik, vendar se nisem nikoli poglobil v odrezovanje (zgleda da bo potrebno najprej knjigo prebrat o odrezovanju ). Sem pa že nekaj konstrukcij preračunal, vendar je bilo vse statično obremenjeno z nekimi silami/tlaki. Zato bi potreboval vsaj okvirne sile oziroma momente ki nastajajo pri obrezovanju. Naprava bo podobna stroju za obdelovanje lesa, saj bo obdelovanec mehka-krhka plastika, tako da verjetno ne bodo prisotne velike obremenitve (to so moja sklepanja ... če ima kdo kaj več izkušenj s tem naj me popravi).. Pomiki bodo majhni tako da hitrost ni tako pomembna (če se bo stroj premikal s 1000mm/min bo to že dovolj). Je pa problem Z-os, ki naj bi imela nekje 700 mm hoda. Bi to lahko bilo iz aluminija? Bi lahko v tem primeru prišlo do prevelikega vibriranja zaradi delovanja rezkarja? Natančnost stroja je lahko 0,1-0,5 mm

Lep pozdrav,
Bojan

[boriskozjan]

[Fu63N]

To sprašujem zato, ker se da dobit že izdelane komplet osi z motorji in ti proizvajalci izdelujejo to iz aluminija in zagotavljajo določeno natančnost. Drugače pa razumem da če hočeš natančen stroj, mora biti masivno ogrodje. Je potem v takem primeru bolj logična dvižno nastavljiva toga podlaga in majhen hod Z-osi za mikro nastavitve, kot pa Z-os z dolgim hodom?

[silvo22]

V Krautovem Strojniškem priročniku vse lepo piše.
Za tiste aluminjaste linearne pogone, ki mimogrede niso primerni za to kar bi ti rad, boš odštel evričev za konkreten rezkalni stroj.

[Fu63N]

Ja, drago pa je ja. Ampak aluminijasti profili so mi zanimivi zaradi tega, ker so izdelani v majhnih tolerancah in imajo že utore za vodila. In sem razmišljal, da bi imel jekleno ogrodje, na vrh ogrodja bi pa privijačil aluminijast profil z vodili in vozički. Tako bi lahko zelo natančno nastavil, da bi bilo vse v isti ravnini in ne bi bilo velikih odstopanj.

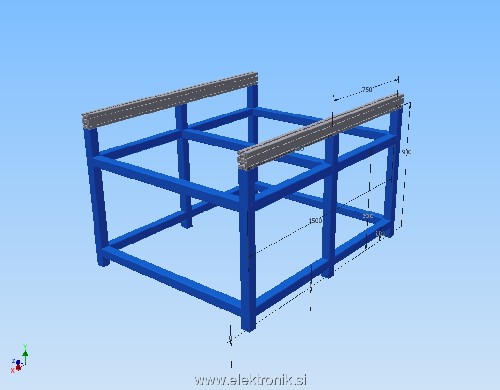

Jekleno ogrodje (po možnosti zapolnjeno) bi pripomoglo k togosti, aluminijast profil pa bi služil za vodila. Ena preprosta skica da si boste lažje predstavljali o čem govorim.


Lep pozdrav,
Bojan

[boriskozjan]

V čem pa je problem na vsakih 60 mm vrezati navoj, površino pa porezkati ali zbrusiti? Standardna pogrezitev za imbus vijak ima več kot dovolj zraka za nastavljanje ravnine...

Jaz se ne grem več s tem aluminijem.. Cena x3 napram jeklu, sama obdelava pa običajno večja packarija kot jeklo...

[Fu63N]

Ja to je res da so ti aluminjasti profili veliko dražji od jeklenih, ampak so se mi zdeli zanimivi zaradi enostavnega pritrjevanja na ostale stvari. Saj verjetno bom na koncu ostal kar na klasičnih jeklenih profilih. To so le vmesna razmišljanja

[ignis]

[boriskozjan]

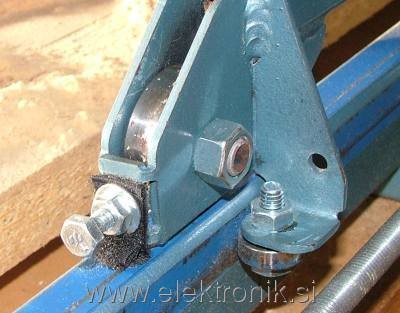

Na profil (obdelan) bi privil tirno vodilo, proizvajalec po izbiri in €. Tisto na sliki je primerno za predal...

[blazab]

Živijo, obdelovalni stroj je dinamični sistem, tako da s statičnimi preračuni boš dosegel samo okvirne vrednosti. Frezanje je prekinjen proces odrezavanja tako da se ti v sistem vnaša tudi vzbujevalna frekvenca ki je odvisna od vrtljajev in števila zob frezala. Poleg tega se ti pri pomikanju frezalnega agregata pojavljajo tudi pospeševanja in zaviranja določenih mas, ki vsekakor niso zanemarljiva. Pri frezanju prav tako nimaš konstantnih pogojev, ker variiraš precej parametrov, material obdelovanca, podajanje, rezalno hitrost (vrtljaje), uporabljena orodja, globino frezanja, tako da univerzalnih preračunov ni!

V priponki imaš del sandvikovega kataloga kjer so navedene enačbe za posamezne odrezovalne procese, ter primer preračuna sil za steblasto frezalo fi 8 pri frezanju v polno v aluminij. Pomagaj si še s strojno tehnološkim priročnikom.

Je pa ta zadeva kot smo že rekli precej okvirna, dejstvo je da če boš hotel imeti uporaben stroj, boš moral zadeve precej predimenzionirati (sploh pri taki višini Z osi).

Moje mnenje je (pa čeprav sem tudi strojnik) da ko bo konstrukcija kao zmodelirana, obesi model tu gor na forum, da ga mojstri (verjamem da se najde kakšen) ocenijo, ker problem mladih konstrukterjev je da se držijo enačb trdnostnih preračunov in različnih simulacij kot pijanec plota. Teorija je eno, praksa pa čisto nekaj drugega.

[ignis]

[Fu63N]

Najprej bi se vsem lepo zahvalil za uporabne povezave in nasvete.
Glede tistega 700mm hoda Z-osi sem ugotovil da je brca v temo. Dvomim da bi mi uspelo naredit dovolj togo stvar na taki razdalji. Bom šel raje v drugo smer in bom uporabil dvižno mizo če bo potreba za take višine.

Kako pa je s temi tirnimi vodili in vozički ... a je možno da pride prah v notranjost vozička, kjer so kroglice? Al je bolje poiskat tako varianto, da ima drsne ležaje oziroma montirat strgalo na začetek vozička.

[blazab]

Drsni vozički imajo ponavadi gumijasta posnemala. Izvedbe tirov so glede zaščite pred prahom različne (na konstrukcijo jih lahko privijačiš z zgornje strani, opcija pa je tudi s spodnje s tem da imaš v tiru izvrtino z navojem, če si ne predstavljaš poglej kataloge od Hypexa, Hwin), opcija je pa tudi zadeva z linka:
http://www.nsk.com/company/presslounge/news/2010/press101111.html

Načeloma vozički nimajo pretiranih težav s prahom, bistveno bolj je potrebno zaščitit navojna vretena.

Zadeve pa žal niso poceni, račnaj nekje 30 eur/voziček, 60 eur/1m tira.
