[Liquid]

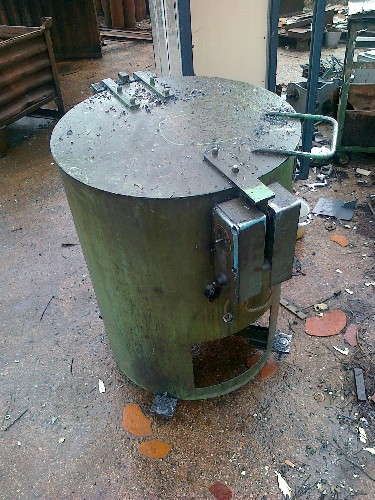

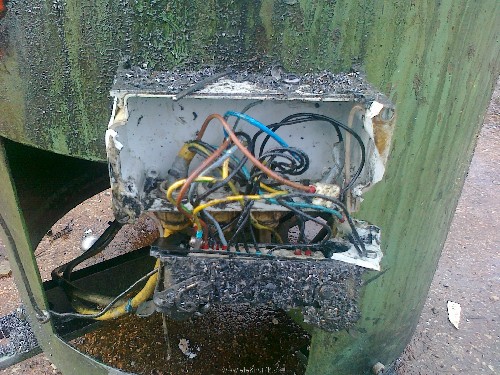

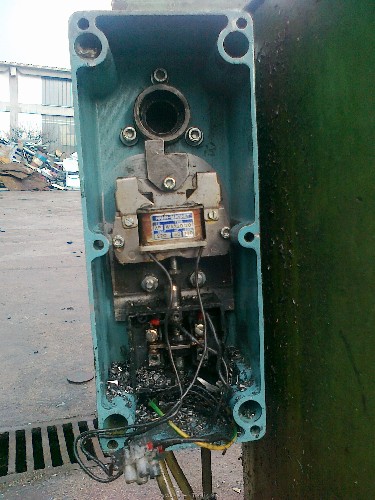

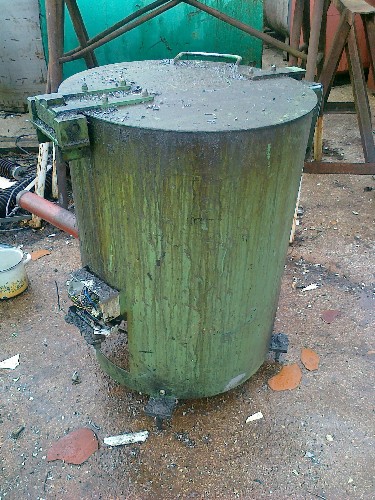

Zdravo, na odpadu smo našli rabljen stroj za odcejanje ostružkov s centrifugo. Električni del je v slabem stanju, sumim pa tudi da manjka ele. omarica saj je na zadnjem delu vtičnica z pribl. 20pini(slika5), uporabljenih 10, dva kabla gresta do motorja, tretji pa do škatlice kjer je tipka za vklop in timer, na drugi strani pa je pomoje bilo nekakšno varovalo za zaprt pokrov z tuljavo ki preklopi kontakt, ni mi čisto jasno. Motor je 3f.

Kakšne ideje kako usposobiti v delovanje?

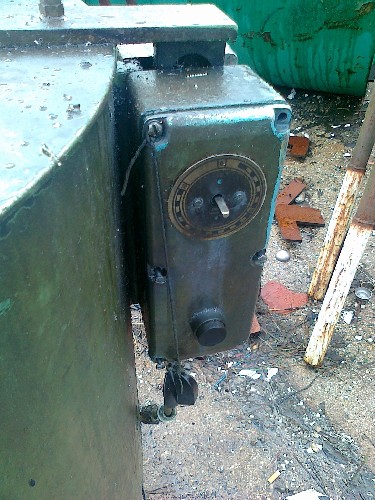

Razmišljam o releju s timerjem, za pokrov pa bi montiral mejno stikalo s koleščkom, ki bi ga povozil z štiftom, ki bil bil ročno vtaknjen v luknjo, ki potem tudi blokira pokrov. Čas bi bilo dobro da je nastavljiv, da se ne vrti brezveze, orig. timer je mehanski(obrneš in začne "titakati") in ima skalo 0-10-20-30 predvidevam min.

[Pyr0Beast]

Zakaj se že ostružke centrifugira ?

[Branez]

Da so cetrifugirani!

[Silvo]

[Pyr0Beast]

Aha. In olje gre nazaj v mašino ?

Ali je tu posredi kakšna okoljska zahteva ?

[Liquid]

Tako je, za ločevanje hladilne tekočine(olje) od ostružkov.

[Branez]

Tudi na odpadu ti ne bodo plačali nekaj kg vode po ceni ostružkov.

[6dan8]

[kvizko]

To se ti izplača, če pridelaš majhno količino ostružkov. V naši firmi pridelamo tedensko par ton ostružkov in kaj takšnega ne gre skozi. Sicer pa se ostružki odcedijo že na poti po transpornem traku pod strojem in v posodo padajo skoraj suhi. Vse je odvisno od mešanice emulzije.

[kose19]

Električni zapah je nujen in naj se odklene ko centrifuga že stoji!

[Liquid]

Stvar je taka, da smo našli prvotnega lastnika, kjer smo dobili tudi manjkajočo ele. omarico in varovalo.
Zadeve so doma, v prihodnjih dneh bom pa poizkusil priklopiti in videti kaj fali, menda naj bi bilo neko stikalo fuč? Bom sporočil

@kvizko: nam se bo tole izplačalo, saj še zdaleč nimamo toliko ostružkov.
V večini bomo pa odcejali mesnk(mesing)

[aly]

Glede na navidez precej slabo stanje vsega skupaj, najprej konkretno preglej vse spoje in preveri kam gre katera žica. Da ne bo kakšnih kratkih stikov v vsej tej zmešnjavi...
Tudi če bi si narisal shemo naprave ne bi škodilo.

[Liquid]

Spet se vračam. Skoraj leto je naokoli, centrifuga z omarico pa stoji v kotu
Skrajni čas da spravim v delovanje...

Motor je 3f z zavoro (iz motorja je 7 žic, 3 modre U,V,W, 2 beli ter 2 rdeči.
Hanning elektro-werke Bielefeld
Type Zg 12 X-4
220/380V
Jmax 19/11 A
12 Gd^2
Jo 2,6/1,5 A
10 Charg/h
50 Hz
Bremse 190V - 3,6A
1440 U/min

Omarica sestoji iz dveh kontaktorjev, časovnega releja(moeller etr4-69-a) in usmernika(herrmann R11, KB 60, b250/220-10).

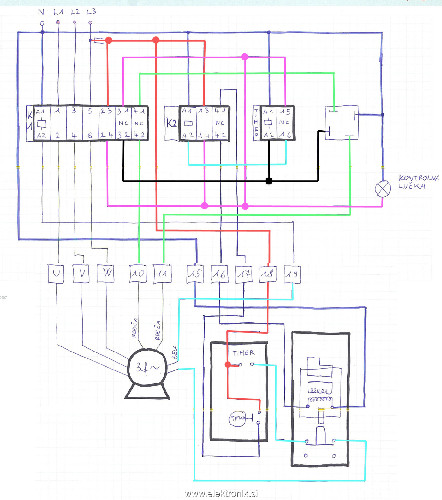

Iskal sem program za izris vezave, nakoncu sem kr skeniral mojo ročno "umetnino" in jo malce barvno polepšal za lažje branje.
GLEJ priponko
zgornji del je ele. omarica, spodnji del vezava na napravi...

Princip delovanja je takšen.
Tipka na napravi služi za sprostitev in zaprtje varnostnega zapirala.
Centrifugo zaženemo z vklopom timerja na napravi. Ko vklopimo timer, se vklopi motor in kontrolna lučka začne svetiti. Ko timer poteče se vklopi zavora motorja, kotrolna lučka še vedno sveti. Ko motor neha zavirati oz. se ustavi, se kontrolna lučka izklopi. Tipka za odpiranje pokrova je po ugasnitvi kontrolne lučke spet aktivna, tipka je ves čas delovanja neaktivna!

Motor dela, preizkušeno z ročnim vklopom kontaktorja. Kontaktorja tudi delata. Sama vezava trenutno ne deluje pravilno(kratek stik). Nevem kaj je bilo prevezano, poštukano, tako da bi rabil vašo pomoč.

[Liquid]

Da zaključim tole temo naj povem, da centrifuga dela.

Z malce merjenja in preizkušanja sem ugotovil napake, zamenjal fuč usmernik, timer in preventivno še en kontaktor. Za dokončanje mi manjka še nova 16polna vtičnica/vtikač, kabel, magnetni senzor za pokrov(dodatna zaščita) in nov mehanski timer. Zaenkrat vlogo mehanskega timerja nadomešča obično stikalo.

Vglavnem deluje. Zaklene zaklop, zavrti, odcedi, zabremza in odklene zaklop.

LP
