27franc

Pozdravljeni, pokvaril se mije pašni aparat znamke Triglav proizvajalca ELEKTROVOD Jože Gajšek. Aprat uporablja živosrebrno pulzno stikalo. Sedaj je stikalo v okvari in se ga neda nikjer dobiti. Prosim za pomoč, ali je komu že uspelo nadoknaditi živosrebrno stikalo in kako. Mogoče s kakšnim nadomestnim vezjem?
Hvala za pomoč
LP
Frenk

ferdo · Objavljeno: Sre Jun 04, 2014 2:20 pm Naslov sporočila:

Prosim, slikaj živosrebrno stikalo. Mogoče je kje kakšna stara zaloga. Drugače pa je VN transformator možno prožiti z nadomestnim vezjem.

27franc · Objavljeno: Čet Jun 05, 2014 10:42 pm Naslov sporočila:

Ne uspem z namestitvijo slik na forum. Lahko jih pošljem kam drugam.

[/img]

robert · Objavljeno: Čet Jun 05, 2014 11:19 pm Naslov sporočila:

Ta tip pastirja je ponavadi napravljen za 9V baterijo.
Večina pa je speljala žice ven in priklopilo na avtomobilski akumulator(brez predupora), kar pa z leti "zdravilno" vpliva prav na živosrebrno stikalo Rolling Eyes

Stikala na dobiš nikjer več - jaz kombiniram iz kakšnega z skurjenim transformatorjem,...

BDW: Tako obrnjenega sploh ne testiraj - mora biti v pokončnemu (normalnemu) položaju !
Uh koliko živcev in časa sem izgubil zaradi tega pa 15 let sem po Idriji nabiral kapljice Hg-ja d'oh!

lojzek · Objavljeno: Pet Jun 06, 2014 8:24 am Naslov sporočila:

Hm... Kakšno kapljo Hg-ja imam pa jaz, če je od koristi...

romc · Objavljeno: Pet Jun 06, 2014 10:28 am Naslov sporočila:

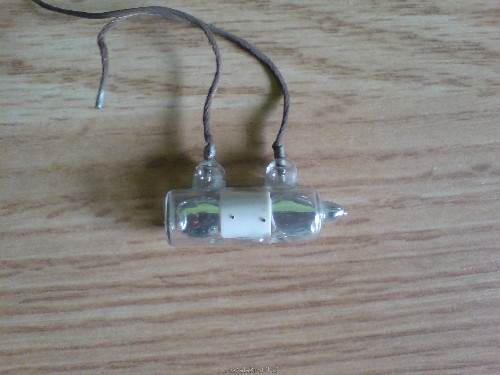

Nekaj takšnega in še par podobnih se najde pri meni. Smile

Lp,

robert · Objavljeno: Pet Jun 06, 2014 7:05 pm Naslov sporočila:

@romc: Tega lahko zmontiraš na bicikl z sireno in baterijo za alarm - ze električnega pastirja ni pravi Wink

Če se mi bo dalo ko pridem domov čez kakšno uro poslikam kaj rabi.

kobranka · Objavljeno: Pet Jun 06, 2014 8:38 pm Naslov sporočila:

Ma kako pa delujejo ti pastirji z živosrebrnim stikalom? Je kje kakšna shema, da vidim to čudo?

robert · Objavljeno: Pet Jun 06, 2014 9:07 pm Naslov sporočila:

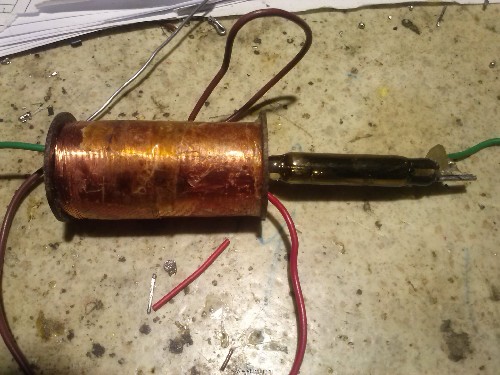

Evo slika razdrtega Hg pulzatorja.
@27franc:Pri pregledu ropotije sem se spomnil, da je na prosta kontakta "releja" prilepljen majhen magnetek in včasih pomaga dati še en košček Wink

Kako deluje - na zunaj so vseh firm (kopij) enaki. Ko ga razdeš je vsak napravljen malo drugače Laughing

Pri nekaterih je vzporedno z kondenzatorjem vezano navitje "releja" in ko doseže napetost neko vrednost sklene kontakte, ki spraznijo kondenzator skozi "špulo" - nekako tako, kot sta vezana diak in triak pri preprostemu dimmerju.

27franc · Objavljeno: Sob Jun 07, 2014 6:48 am Naslov sporočila:

Vem , da mora biti pastir postavljen tako da je živo srebrno stikalo navpično. Drugače tak pastir sploh ni deloval. Po informacijah od staršev je bilo v navodilih napisano, da je to kot varovalo v slučaju da se prevrne.
Zanima me, če je komu uspelo narediti nadomestno vezje?
