 Objavljeno: Tor Mar 19, 2013 5:29 pm Naslov sporočila: Vezava |
 |
|
Lep pozdrav
Danes nam je v šol profesor nalogo da moramo namesto IN in Ali vrat dati Čipe.
Sedaj pa jaz nevem kako bi jih tudi povezal...A bi mi lahko kdo prosim narisal v EWB-ju ali kar na list?
Slike:
|
|
| Nazaj na vrh |
|
 |
NUFAN
Član
Pridružen-a: Pon 05 Apr 2004 21:39
Prispevkov: 947
Aktiv.: 4.00
Kraj: Žalec
|
| Objavljeno: Tor Mar 19, 2013 5:36 pm Naslov sporočila: |
|
|
Poglej datasheet omenjenih čipov in ti bo takoj jasno. Naj ti dam namig, da se v enem čipu skriva več takšnih posameznih vrat.
Za pomoč sta ti lahko tudi spodnji sliki za CD4071.
| Opis: |
|
| Velikost datoteke: |
6.58 KB |
| Pogledana: |
4038 krat |
|
| Opis: |
|
| Velikost datoteke: |
6.48 KB |
| Pogledana: |
4038 krat |
|
_________________
Roke spadajo k telesu, ne k delu. |
|
| Nazaj na vrh |
|
|
kriko07
Neznanec
Pridružen-a: Tor 19 Mar 2013 17:26
Prispevkov: 7
Aktiv.: 0.05
|
| Objavljeno: Tor Mar 19, 2013 5:43 pm Naslov sporočila: |
|
|
| Fora je v tem da DataSheet sploh nismo nikol obronaval,enkrat v drugem letniku so samo nekaj povedal..
|
|
| Nazaj na vrh |
|
|
sraka
Član
Pridružen-a: Čet 20 Nov 2008 23:52
Prispevkov: 481
Aktiv.: 2.38
Kraj: PMAVs
|
| Objavljeno: Tor Mar 19, 2013 6:01 pm Naslov sporočila: |
|
|
Saj sexat ti tudi ne bo noben prav od blizu kazal, pa upam, da boš vseeno probal. Je dobro veš.
_________________
Danes je težko biti budala, konkurenca je velika, pa še dokazovati se moraš večkrat na dan.
Sem ogledalo: Nisem kriv, če v meni vidite nekaj kar vam ni všeč. |
|
| Nazaj na vrh |
|
|
dumr666
Član
Pridružen-a: Tor 31 Jan 2012 23:30
Prispevkov: 409
Aktiv.: 2.51
Kraj: Ljubljana
|
| Objavljeno: Tor Mar 19, 2013 6:02 pm Naslov sporočila: |
|
|
| pa sej važna je tista slikca kako notri zgleda povezava. To je to, sploh za tele čipe z and or nand nor vrati. Pogledaš slikco v datasheetu in je to to.
|
|
| Nazaj na vrh |
|
|
kriko07
Neznanec
Pridružen-a: Tor 19 Mar 2013 17:26
Prispevkov: 7
Aktiv.: 0.05
|
| Objavljeno: Tor Mar 19, 2013 6:06 pm Naslov sporočila: |
|
|
| Poskušal sem nekako tako kot kaže na sliki,ampak še kar noče delat...
|
|
| Nazaj na vrh |
|
|
MesicekA
Član
Pridružen-a: Ned 27 Jan 2013 20:51
Prispevkov: 93
Aktiv.: 0.62
Kraj: KK in MB
|
| Objavljeno: Tor Mar 19, 2013 6:15 pm Naslov sporočila: |
|
|

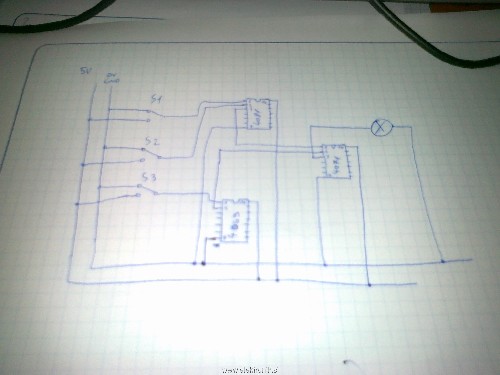

Si dodal na čipe napajanje?
14 PIN - 5V
7 PIN - 0V/GND
Edit: Tole sem na hitro spacal..
| Opis: |
|
| Velikost datoteke: |
470.42 KB |
| Pogledana: |
20 krat |
![19032013699[1].jpg](files/thumbs/t_19032013699_1_.jpg)
|
|
|
| Nazaj na vrh |
|
|
kriko07
Neznanec
Pridružen-a: Tor 19 Mar 2013 17:26
Prispevkov: 7
Aktiv.: 0.05
|
| Objavljeno: Tor Mar 19, 2013 6:30 pm Naslov sporočila: |
|
|
Evo tako sem naredu
|
|
| Nazaj na vrh |
|
|
MesicekA
Član
Pridružen-a: Ned 27 Jan 2013 20:51
Prispevkov: 93
Aktiv.: 0.62
Kraj: KK in MB
|
| Objavljeno: Tor Mar 19, 2013 6:39 pm Naslov sporočila: |
|
|
Popravi tako kot sem jaz naredil pa bi ti moglo delati.
Če ni velika skrivnost... pri katerem profesorju imaš to?
Edit:
Uporabi samo 1 baterijo in to 5V, ki gre na stikala in čipe.
|
|
| Nazaj na vrh |
|
|
kriko07
Neznanec
Pridružen-a: Tor 19 Mar 2013 17:26
Prispevkov: 7
Aktiv.: 0.05
|
| Objavljeno: Tor Mar 19, 2013 6:53 pm Naslov sporočila: |
|
|
Naredil sem tako kot si rekel,razn ozemljitve sem dal vsako posebaj,vendar ne deluje..
|
|
| Nazaj na vrh |
|
|
IXA
Član
Pridružen-a: Tor 15 Dec 2009 22:20
Prispevkov: 91
Aktiv.: 0.48
Kraj: Bizeljsko
|
| Objavljeno: Tor Mar 19, 2013 7:13 pm Naslov sporočila: |
|
|
Pin 14 je vedno plus in pin 7 minus! Upam, da nisi nič skuril.
Srečno,
Igor
|
|
| Nazaj na vrh |
|
|
MesicekA
Član
Pridružen-a: Ned 27 Jan 2013 20:51
Prispevkov: 93
Aktiv.: 0.62
Kraj: KK in MB
|
| Objavljeno: Tor Mar 19, 2013 7:30 pm Naslov sporočila: |
|
|

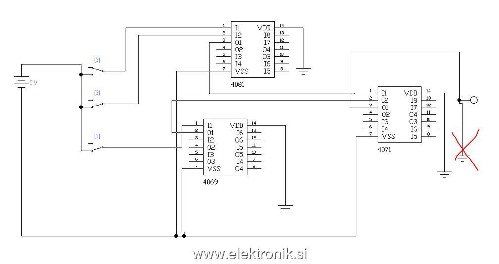

Odstrani desni GND.
| Opis: |
|
| Velikost datoteke: |
48.24 KB |
| Pogledana: |
19 krat |
|
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Tor Mar 19, 2013 7:35 pm Naslov sporočila: |
|
|
| MesicekA je napisal/a: |
| Popravi tako kot sem jaz naredil pa bi ti moglo delati. |
Tako na hitro vidim tri težave:
-Na izhod 40XX čipa je priključena žarnica.
-Napajanje ni blokirano.
-V času preklopa S1-S3 je stanje vhoda nedefinirano. Kljub temu zna vezje zaradi parazitnih kapacitivnosti delovati pravilno, če so preklopi hitri in v blizini ni linij s hitrimi signali, ali kakšnega drugega izvora motenj.
Edit:
40XX serija za razliko od 74XX nima definiranega stanja, če so vhodi "v zraku".
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Tor Mar 19, 2013 7:48 pm Naslov sporočila: |
|
|
@kriko07
Si smer telekomunikacije ?
Pogoj, da tok lahko teče, je sklenjen tokokrog.
Kakšen potencial imata + in - sponka baterije glede na GND ?
|
|
| Nazaj na vrh |
|
|
MesicekA
Član
Pridružen-a: Ned 27 Jan 2013 20:51
Prispevkov: 93
Aktiv.: 0.62
Kraj: KK in MB
|
| Objavljeno: Tor Mar 19, 2013 8:18 pm Naslov sporočila: |
|
|

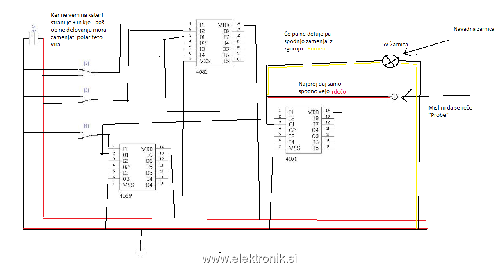

Tisto kar je on na koncu dodal mislim da se reče "Probe" in ne potrebuje ozemljitve oz. GND.
| Opis: |
|
| Velikost datoteke: |
89.53 KB |
| Pogledana: |
27 krat |
|
|
|
