[Raz3r124]

Pozdravljeni !

Hočem narditi eno Led kocko 3x3x3.. Ima kdo kakšne predloge , mogoče najenostavnejšo vezavo.. Pogledal sem tole : http://www.instructables.com/id/LED-Cube-3x3x3-with-ATMEGA8/ , in se mi zdi kar vredu.. Pa vaše mnenje ?


LP

[Drejcek]

Pomoje bolj enostavno kot z Arduinotom ne gre. Vse kar rabiš je 9 uporov in LEDice, nato pa vežeš vsak stolpec na svoj pin in vsako plast prav tako na svoj pin, skupaj rabiš 12 pinov.

Najlažje boš naredil, če si pomagaš z leseno šablono kot na linku, ki si ga prilepil.

[Raz3r124]

[dumr666]

z atmego 8? Sicer si poglej tole http://www.youtube.com/watch?v=lFDcdN47V5s , nekega večera sem mrtvo pijan spravil to skupaj , sicer se s tem ni hvalit ampak prmejduš da boš ti trezen naredil to sam . Katerikoli kontroler imaš bo vredu za tole, dokler ima 12 IO pinov. Princip te kocke je precej enostaven in lahko razumljiv.

[Raz3r124]

[martinopresnik]

To sem še jaz naredil z Arduinom UNO. In ja osnova je lahka, če želiš pa lahko še zakompliciraš.
Jaz sem zakompliciral z naslednjimi stvarmi:

1. Da lahko prižgeš katero koli kombinacijo (kocka mora hitro utripat po plasteh, okoli 3ms se mi zdi najboljši čas, za prižgano eno površino)
Primer: Če prižgemo zgornjo desno in spodnjo levo LED, bosta goreli tudi zgornja leva in spodnja desna. Če pa naredimo tako, da se najprej prižgejo in ugasnejo vse spodnje, nato vse srednje, vse zgornje in to ponavljamo dovolj hitro. Naše oči sploh ne zaznajo utripanja. Da sem dosegel pravo hitrost, je bilo potrebno uporabit porte in ne digitalWrite(...).

2. Da lahko ima vsaka "slika" svoj čas trajanja in se nato prestavi naprej

3. Da se lahko deli "animacije" (več "slik" skupaj) ponavljajo za število, ki ga določimo (zamenjava indexa "slike" na določeno vrednost X-krat)

Da se pa animacije naredi, je pa najlažje naredit uporabniški vmesnik s "checkBox"-i.
Veliko užitkov ob projektu!

[Jakey]

Hmm..koliko pinov rabi imet kontroler za 5^3 kocko?

Razmišlam, da bi delal to z ATMELovim AT89C51ED2..

[dumr666]

http://www.youtube.com/watch?v=Xpfv9E8vq6o tukaj je moja kocka, prikazal sem tudi koncept multiplexiranja. Dal sem kar funkcijo random kateri sem dal seed iz potenciometra. Vidi se da se zaradi slabega seeda začnejo vzorci ponavljat.

Jakey če imaš 5x5x3 rabiš 28 IO pinov. Pomnožiš širino dolžino kocke in prišteješ število plasti ter dobiš število pinov.

[bpavsic]

V bistvu rabiš še 2 pina zraven (30 pinov), ker je 5 x 5 + 5 = 30.

[dumr666]

se posipam s pepelom. Nisem opazil ^

[Obelix]

Za 3 x 3 x 3 kocko bo dober tudi attiny2313. Lahko ga dobiš pri meni.

[Silvo]

Naša revija št. 17

[hudamravljica]

Kje najceneje dobit primerne 5mm ledice s širokim kotom osvetlitve??

[Raz3r124]

kje se da dobiti program v bascom AVR za ledike .. S tem mislim na vzorce utripanja ..

EDIT : no.. kaj pa mislite kaj o tem izdelku ? Zgleda enostavno in hitro za narditi.

[program_er]

Pri najcenejših LEDicah pazite.

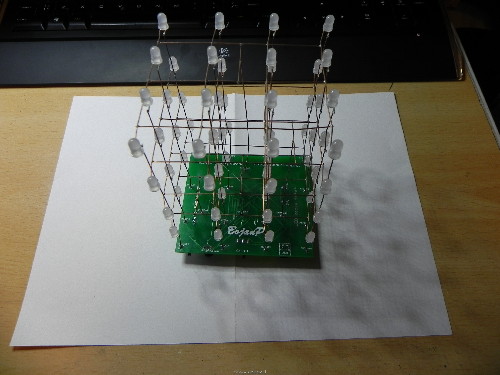

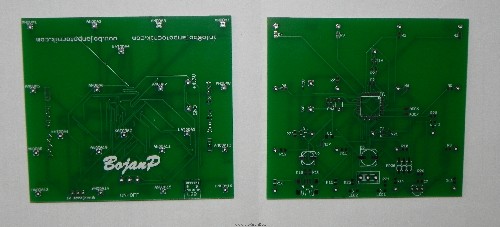

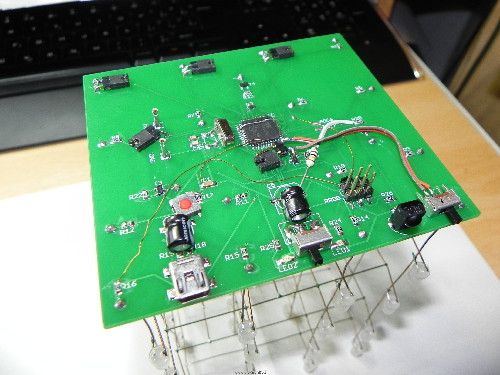

Jaz sem naredil 4x4x4 kocko, platke sem dal delati v iTead Studio (10 komadov za 24$). Na kocki imam ATmega32u4 AVR z USBjem, ki se v računalniku registrira kot COM port, * da bi lahko programiral patterne s svojim programom z lepim UI vmesnikom. Na njej je tudi IR sprejemnik, da lahko kocko kontroliram z daljincem ali pa jih več skupaj "povežem" v sodelovanje, katerega kontrolira en oddajnik.

Ampak, problem je nastal v teh najcenejših LEDicah iz eBayja (1000 komadov 5mm modrih za 24$), ki svetijo vsaka po svoje Ena malo bolj, druga malo manj in na koncu je vse skupaj prav grdo izgledalo.

* Ravno zaradi problemov z LEDicami je realizacija prišla samo do sem, dalje pa zgolj malo testiranja. Ker sem ob dizajniranju TIV spregledal nekaj butastih napak, tudi sama TIV izgleda bolj grdo Kocka je zato ostala na polici kot spomin, čakam pa na več časa, da bi jo nasledila 8x8x8 verzija (mogoče celo RGB).
