Zdravo.
Doma imam postavljeno sončno elektrarno. Na strani omrežja so 3-je zaščitni moduli Iskra Protec C. Vsak ima indikator.

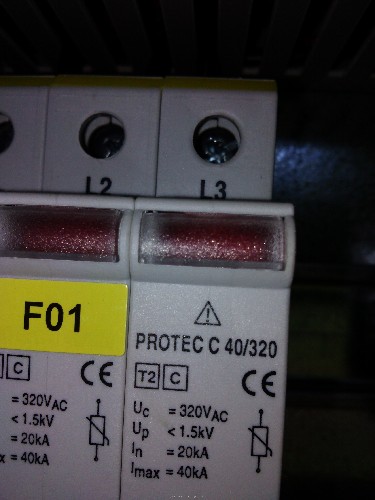

Pa ne vem kako zgleda indikator, ko strela skuri zaščito? Sedaj je obarvan rdeče. Slika je
v priponki. Hvala.

[s59ma]

Poglej si navodila za tvoje odvodnike. Sigurno si jih dobil zraven.

Na mojih (Protec B2) piše: "rdeči čep zunaj - nefunkcionalna zaščita". Se pa rdeče barve nič ne vidi, in čep ni zunaj Ampak to je pri modelu B2...

Pošlji vprašanje /sliko na Iskro Zaščite http://www.iskrazascite.si ; zagotovo ti bodo dali najbolj ustrezen odgovor. Ali pa si pojdi pogledat nerabljene nekam, kjer jih prodajajo (imajo jih npr. v Merkurju, pa verjetno še kje).

[ElGrigon]

Če boš potreboval nove, imam CITEL DS150E-300 , ki ima tri indikatorje - dela tri udare.
Fazo pelješ skozenj na dveh priključkih zgoraj in spodaj ozemljitev.

[dream]

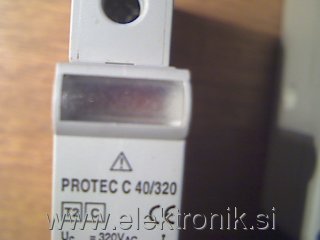

Taka je indikacija pri povsem novi zaščiti PROTEC C 40/320, lahko pa poskeniram še originalna navodila, če jih še rabiš.

[dream]

Tukaj je še koda za naročanje !

[Sime]

Zdravo.
Dokler je zaščita funkcionalna, je rdeči indikator odmaknjen od opazovalne leče cca 8mm. Ob okvari zaščite, ga vzmet potisne povsem ob lečo.

Zaščite na fotografiji so videti funkcionalne.

"ElGrigon"
- Za nadomestitev ene Protec-C zaščite, bi potreboval 4 CITEL DS150E-300 -> tu igra vlogo cena ter prostorska omejitev

- Če ima zaščita tri indikatorje ne pomeni da zdrži 3 udare. Načeloma bi lahko vse 3 varistorje v omenjeni zaščiti skuril z enim udarom večjim od Imax.
V zaščiti so trije vzporedno vezani varistorji, z namenom doseči večji max. udarni tok. Vsak varistor ima svoj indikator. V primeru da ob preseženem max. toku pride do okvare le enega varistorja, se njegov uhajavi tok (I lekage) močno poveča, varistor se segreva, pravtako vzmetni kontakt kateri ob dovolj visoki temperaturi odklopi okvarjeni element. Od te točke naprej, zaščita še vedno deluje, vendar se njen max. odvodni tok zmanjša za tretjino.

Zaščita odpove le v primeru, da ni pravilno izbrana za aplikacijo v kateri je uporabljena -> udarni tokovi so večji od max. udarnega toka zaščite.

Pravilno izbrana zaščita mora zdržati poljubno število udarov, pri katerih se njene lastnosti naj nebi spremenile. Prenapetostno zaščitno napravo (SPD) moramo izbrati glede na pričakovane preobremenitve.

Lep pozdrav

Simon
Iskra Zaščite

[dream]

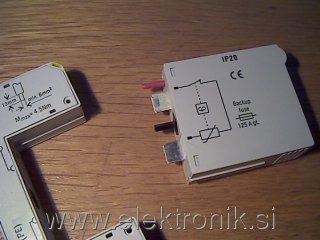

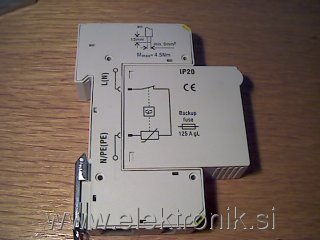

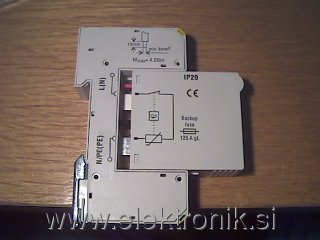

Sem poslikal še s strani in razstavljeno.

[ElGrigon]

[celnijok]

"ElGrigon", kateri podatek si gledal?
Preden se lotiš odpiranja modula ti povem, da notri ne boš našel nič presenetljivega. Lahko boš sicer videl delovanje odklopnika in indikatorja, ostali sestavni deli pa so zaliti z neko rdečo snovjo.
Glede gretja varistorja pa tole. Varistor se pri tem, ko teče tok preko njega ZELOOO greje. Ravno zaradi tega pojava je v prenapetostnih zaščitah izveden odklop, da prekine tok skozi varistor, saj bi se v nasprotnem primeru ta pregrel do te meje, da bi prišlo do vžiga ohišja SPD-ja...naprej pa mislim, da veš kaj sledi.

"s59ma", pri Protec-u je malo drugače glede "rdečega čepa" na zadnji strani modula. Le ta služi delovanju RC-ja (Remote control) in se pri odklopu podaljša za nekaj malega (mm ali celo manj), zato se glede delovanja Proteca ne ozirajte na njega. Za indikacijo zaščite služi rdeč indikator na sprednji strani modula, kot je opisal "Sime".

"memarko", tvoje zaščite NISO skurjene.

"Sime", popravil bi te glede tega, da zaščita odpove le v primeru da ni pravilno izbrana za aplikacijo v kateri je uporabljena. Ne vem točno kaj si mislil povedati z besedo "odpove". V kolikor si mislil na to da odklopi, te moram popraviti, da je odklop pogojen z velikostjo prenapetosti (udarnega toka) in da je še kako zaželeno da zaščita odklopi, ko je tok skozi njo tako velik, da se varistor prekomerno greje. To se dogaja in se mora dogajati tudi pri zaščitah, ki so pravilno izbrane in pravilno inštalirane v določeno aplikacijo. Druga stvar in težava pa je, da zaščita ne more delovati funkcionalno zaradi tega, ker ni pravilno priključena v sistem. Pri tem mislim predvsem na dolžino priključnih žic.

Da ne nakladam v nedogled, nekaj malega osnov o prenapetostnih zaščitah v praksi si lahko najdete tukaj: http://issuu.com/prenapetostnazascita/docs/instalacija/1

[ElGrigon]

[Sime]

"ElGrigon"
Protec C ima "Imax 40kA", medtem ko ga ima CITEL 165kA (perioda udara 8/20us)

Ti pa si vzel Protec-ov podatek nazivnega toka "In" s periodo 8/20 in ga primerjal z max. tokovnim udarom CITELove zaščite 10/350, kar je popolnoma narobe.

Ne moreš primerjati zadev, če ne veš kaj pomenijo.
- In je nazivni tok. uporablja se za določanje napetostnega zaščitnega nivoja Up odvodnikov razreda I, II, III. Se pravi, ob In (20kA), bo na varistorju napetost Up (1,5kV).

-Maksimalni odvodni tok Imax (Maximum discharge current)
To je vršna vrednost toka, oblike 8/20 us, pri kateri naj bi varistor zdržal brez degradacije. Uporablja se za klasifikacijo prenapetostnih odvodnikov razreda II.

Če že, bi moral primerjati Imax Citel-ove zaščite z Imax zaščite Protec C pri periodi 8/20us

Čas periode 10/350 (perioda toka ob udaru strele) je precej večji, pravtako tudi sproščena energija na varistorju v času udara. Zato je Imax 10/350 mnogo manjši v primerjavi z Imax 8/20us.
Zaščita Protec C nima definiranega Imax za periodo 10/350, ker spada le v zaščite razreda II, medtem ko CITEL spada v Class I in Class II.


"celnijok" Želel sem povedati, da pravilno izbrana zaščita glede na aplikacijo uporabe zdrži mnogo več kot 3 udare.
Pravilno izbrana pa pomeni, da je njen Imax dovolj velik, da zdrži pričakovane udare.

Ni rečeno, da se varistor segreje in odklopi le v času udara. Ker je časovni potek udara precej kratek, ni nujno da se zunanjost varistorja segreje na temperaturo, pri kateri bi se spajka odklopnika stalila in bi prišlo do odklopa elementa. Dovolj je že, da se spremeni notranja struktura varistorja, zaradi česar se močno poveča uhajavi tok - Ilekage.
To pomeni da skozi varistor začne teči tok že ko je na njem fazna napetost 230V, ta se segreje, odklopnik reagira.

LP
Simon

[satelitko]

Dostikrat se, če gledaš s čelne strani, res ne moreš odločit, ali je Protec fuč ali ne. V takih primerih ga pač izvlečem iz ležišča, če je katera od plastičnih igel skrita, pomeni, da je zrel za menjavo.
