[iggy]

Že nekaj časa se mi ni zgodilo, da bi karkoli "ukuril", sploh pa, da bi "ukuril" kaj dragega. No, ker pa nesreča ne počiva, sem si danes okrog 4 zjutraj naredil za 5kSit škode. 2xTDA7293 in 16F628A.

Kako se je vse skupaj zgodilo in kje je natančen vzrok mi ni povsem znano. Kar pa je znano je, da je iz nekih razlogov en izhod PICa škripnil, tisti, ki krmili stand-by na TDA, tisti, ki krmili MUTE pa je ok. Stand-by je bil vedno na masi, torej ojačevalec izključen, Mute pa je po programu bil off, torej je bil izhod ojačevalnika vključen. Do tukaj vse vredu, ojačevalec ni igral, prav tako pa je bil še živ. Težava nastopi, ko se mu odklopi napajanje, takrat naredi samo "pok", če pa takoj zatem spet vključiš napajalnik sledi prav spektakularna eksplozija z veliko ognja in dima.

Prvi TDA je crknil iz neznanih ralogov ali pa je tik pred tem crknil PIC, prav tako iz neznanih razlogov. Drugi TDA je crknil, ker sem ga ob 4ih zamenjal, da bom lažje spal. Takrat še nisem posumil, da je šel PIC. Za prvo uničenje sem krivil kovinski rob moje mize. Tako sem montiral drugega, še prej pa sem pregledal vezje okoli TDA za morebitne napake. V drugo se je ojačevalnik normalno štartal, ni pa špilal, zato sem ga izključil iz elektrike. "Puf", jezno sem ga nazaj priključil in ga pustil da izgori.



Očitno je kombinacija ojačevalnik v stand-by, mute izklopljen + nenaden odklop iz omrežja fatalna za TDA7293. Prilagam slikice.

Sicer pa moram pohvalit ta ic, dela zelo lepo (nisem omenil, da mi je delovala zadeva že 1 teden BP).

[reber]

Kaj pa program, da ni to krivec za to, saj se je lahko pic ob izklopu in vklopu čudno obnašal, lahko je softverska napaka in je prišlo do uničujoče kombinacije signalov.
Tisti stand by in mute bi bilo bolje krmiliti tako kot piše v data sheetu in ne direktno iz pica.

[.]

Brisana vsebina odstranjenega uporabnika.

[Silvo]

Vprašanje:
Od kot si napajal pica? Lasten trafo ali istega transformatorja kot ojačevalec? Je stabilitator napetosti za napajanje pica preživel. Močno sumim, da je na omenjene pine prišla previsoka napetost. Si imel upore zaporedno s pini?
Sam bi v danem primeru uporabil optokoplerje.

[NeoTO]

Tale tazadnja slikica je kot nalašč za ozadje na namizju...

[iggy]

Hja, jaz sem 90%, da je prvo škripnil PIC. PIC sem pa vezal direktno na vhode TDA, ker sem videl, da so ti vhodi hiZ, poleg tega sem poskušal držati število elementov okoli pica na minimum, ker sem bil prisiljen uporabljati kvarc zaradi komunikacije, prostora na enostranski TIV pa je hudo manjkalo. Tako se je na koncu izkazalo, da sem imel dva mostička ravno v teh dveh progah od pica do tda (jaz pa šparovnost), ko sem sestavljal pa sem bil len, pa se mi ni dalo iskati dveh trough-hole uporov in sem zašvajsal kar po načrtu - direkt na pic. Mogoče bi ostal pic živ z upori, kdo ve. Mogoče pa sem res nekje na mizi naredil stik, pa nisem opazil. Res nebi vedel. Pina se ločeno krmilita, ker hočem imeti funkcijo mute brez da bi izključil ojačevalnik.

[iggy]

[Sokrat]

A je mozno, da bi moral uporabiti pull-upe/pull-downe na kaksnem vhodu, pa jih nisi, Fire Emitting Transistor (iz katerih je doticni TDA - kot vecina sodobne elektronike - precej verjetno sestavljen), ki je precej dovzeten na motnje pa je ob izklopu (ko je PIC izkljucil oz. pokvaril in so vhodi cipa odplavali po svoje) ostal vkljucen se dovolj dolgo da je lahko rekel bum! in izpustil duso ?

Proizvajalci ponavadi opozarjajo naj bodo vhodi *MOS vezij ustrezno prikljuceni na maso ali kaksno drugo napetost in ne plavajo prosto, sicer se lahko konca tudi z dimom.

[Silvo]

Pin- izhod pica si dal direk na pine ojačevalca ali preko upora? Tole se je verijeto zgodilo ker se je masa zaradi neenakomernega praznjenja elektrolitov "premaknila".

Varianta rešitve:
-uporabi relejčke (reed rele v dil ohišju)
ali
-uporabi optokopler (po moje najboljša rešitev)

[iggy]

[Silvo]

Še eno vprašanje glede programa.
Kako preklapljaš stanje. Pin definiran kot izhod 1/0
ali stanje 1 pin definiran kot vhod stanje 1 "vleče" pullup stanje 0 pin kot izhod.

[iggy]

[iggy]

[Silvo]

Nisem študiral celega datasheta ampak tele napetosti me begajo

Mogoče je 5V preveč?
Sam bi za logično 1 pretaknil pin na vhod. Za logično 0 pa na izhod z nizkim stanjem.

[iggy]

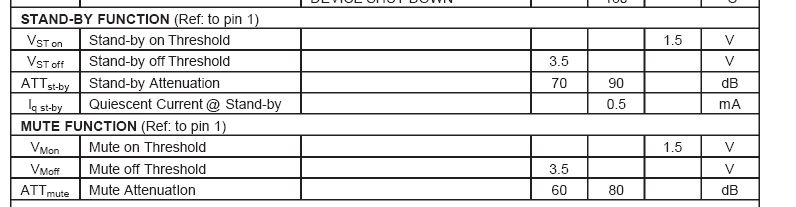

Nisem te čisto razumel ampak zadeva je takšna: oba vhoda sta negirana, med 1.5V in 3.5V je stanje nedefinirano. Napetost na teh pinih gre lahko precej visoko v plus. Da izključiš funkcijo je dovolj že napetost >3.5V. Da jo vključiš pa napetost nižja od 1.5V.

Kar se tiče preklapljanja med vhod/izhod ne vem zakaj bi to počel, poleg tega ne vem, če ima portA pull-up upore (mislim da nima), tisti upori v portB pa so lahko tudi prešvohotni.

Rpull-up << Rin_function_pin_tda

za uspešno "pulanje"
