Merovck

Zdravo

Pred časom sem dobil star radio, Triglav, pa sem ga včeraj prvič priključil, da preverim stanje. Seveda ni zvoka (potihem brni, ne odziva se na vrtenje potenciometra). Rad pa bi ga usposobil, ampak ne vem niti točne oznake modela, ker se na zadnji strani napisi ne vidijo več (rad bi namreč dobil sheme itd., da nedelujoče elemente lažje pomenjam). Po internetu nisem našel enakega, večina imajo po 7 lamp, moj jih ima 6 (ECH81, EL84, EZ80, EF89, EM84, na eni pa se napis ne vidi več).

Če kdo slučajno ve, kam se lahko obrnem za oznako modela in sheme, bi ga lepo prosil za info.

Hvala vnaprej
Miha

sebastiant · Objavljeno: Čet Avg 15, 2013 2:46 pm Naslov sporočila:

Mogoče bo kaj pomagalo:
http://www.elektronik.si/phpBB2/viewtopic.php?t=35495&highlight=radio+triglav
http://www.elektronik.si/phpBB2/viewtopic.php?t=28798
http://www.elektronik.si/phpBB2/viewtopic.php?t=32215
http://www.elektronik.si/phpBB2/viewtopic.php?t=28428
http://www.elektronik.si/phpBB2/viewtopic.php?t=31334&highlight=
Kaj se vse najde na tem forumu! Shocked

Merovck · Objavljeno: Čet Avg 15, 2013 7:52 pm Naslov sporočila:

Hja, sem že iskal (in še iščem), vendar po slikah in opisih sodeč na pravega še nisem naletel. Če bi vedel kateri tip je, bi lažje našel ustrezne sheme, ravno zato pa tu sprašujem. V poplavi Triglavov se (še) ne znajdem.

cerovac_i · Objavljeno: Pet Avg 16, 2013 8:58 am Naslov sporočila:

Kakšna fotografija bi pomagala (spredaj, zadaj, notranjost, "pod kiklo").
Ali ima radio na vrhu tudi gramofon?
Ali ima UKV področje? To se takoj vidi na skali. Če je temu tako, potem rabi tudi elektronki ECC85 in EABC80.
Poskusi fotografirati elektronko z izbrisano oznako, tako da se vidi notranjost skozi zunanje prozorno steklo. Vem da je težko, ampak... Po notranjosti se da namreč sklepati za kakšno elektronko gre.

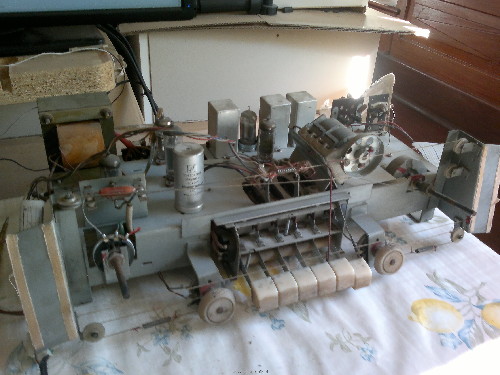

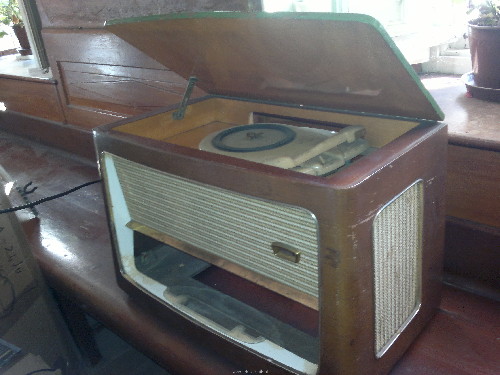

Merovck · 2013-08-16-903.jpg

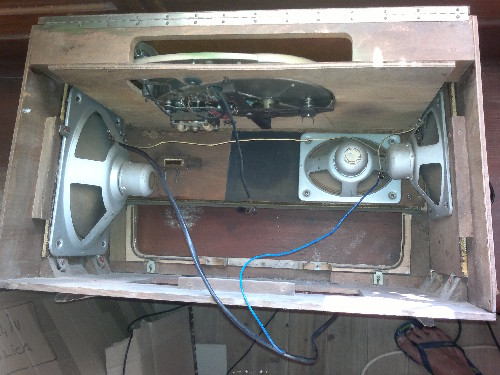

Ja, ima gramofon, lovi pa MW in SW področje

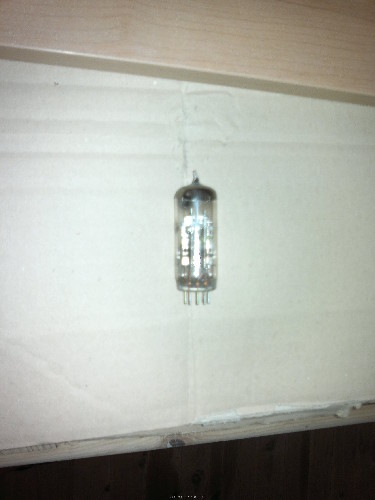

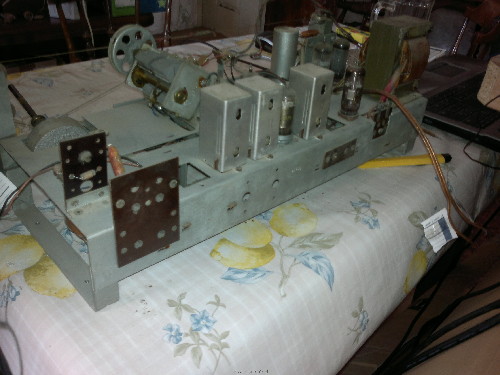

Merovck · 2013-08-16-912.jpg

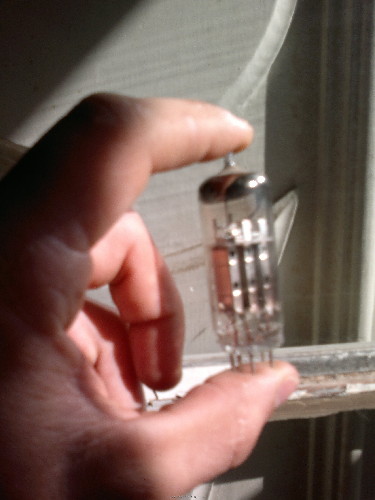

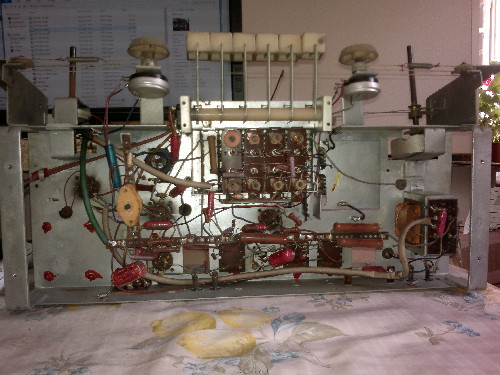

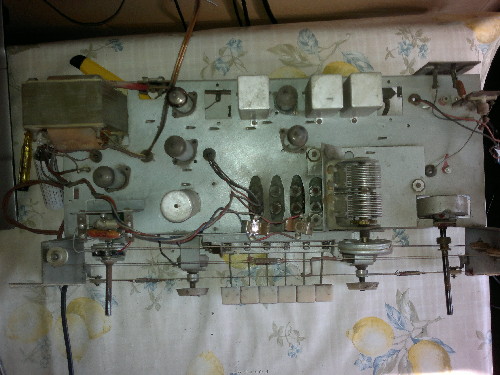

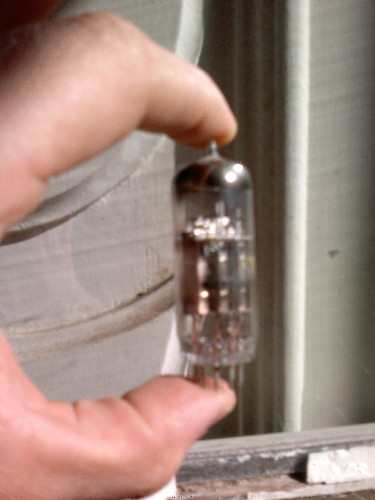

Še slike neidentificirane lampe in drobovja. Upam, da kaj pomaga.

Branez · Objavljeno: Pet Avg 16, 2013 10:09 am Naslov sporočila:

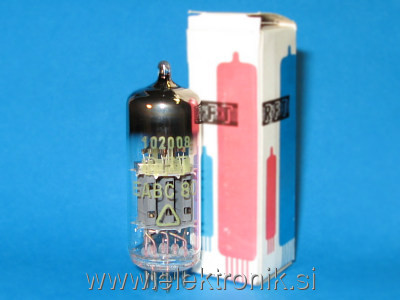

Elektronka je EABC80.

Skale od radia pa ni?

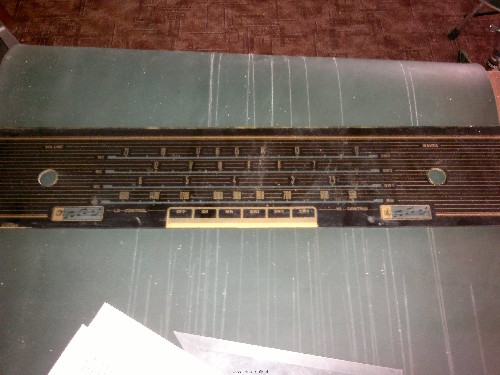

Merovck · 2013-08-16-908.jpg

Je, le s fotografijami nisem želel pretiravati.

Branez · Objavljeno: Pet Avg 16, 2013 10:53 am Naslov sporočila:

Ti kar slikaj, od viška ne boli glava! Jaz sem "pripopal gor" že 875 slik [Uploaded: 195.82 MB / Quota: Neomejeno / 0% of total], pa me še nihče ni kregal. Wink

S to skalo bodi previden, se hitro zbriše kar je zadaj natiskano. Pomivalni stroj ali kakšno pralno sredstvo zanj naredi veliko škode.

cerovac_i · Objavljeno: Pet Avg 16, 2013 11:28 am Naslov sporočila:

V bistvu je tvoj Triglav zelo podoben tistemu opisanemu tukaj, samo da nima UKV področja (škoda!). Za prvo silo si lahko pomagaš s shemo za Sočo 58, ki sem jo tam objavil. Pri tebi bodo manjkali vsi elementi za UKV področje. Dvomim da boš dobil pravo shemo za ta tvoj radio.
Namesto usmerjevalke AZ1 je pri tebi EZ80. Namesto DV in UKV imaš 3x različna KV področja (drugačne tuljave na tipkovnici spodaj).
Za začetek preventivno zamenjaj elektrolitski kondenzator 2x50µF v aluminijskem ohišju v obliki valja in vse ostale "navadne" (rdeče) in elektrolitske kondenzatorje (pazi na prebojne napetosti ki morajo biti dovolj visoke!). Preglej in premeri vse upore in sumive in prekinjene zamenjaj. Preveri tudi kontakte na tipkovnici ki pogosto prekinjajo pri starih aparatih.

lado · Objavljeno: Pet Avg 16, 2013 1:18 pm Naslov sporočila:

Popravila se lotim tako:
Vklopim in pogledam če žarijo vse elektronke-
Pomerim anodno napetost (če je, bi se običajno moral slišati brum)če ne menjam usmerjevalko..
Potenciometer za jakost dam na maksimum in se dotaknem z zivijačem na srednji kontakt
Če močno zabrni v zvočniku je nf v redu, če ne zamenjam eletronko
Ko to deluje, deluje običajno tudi gramofon
V primeru da je brum stalno prisoten menjam veliki elektrolit..
Prekljapljam prklopnike će dobim kaj signala na posamezni valovmih dolžinah.
In tako proti vhodu....

Merovck · Objavljeno: Pet Avg 16, 2013 1:24 pm Naslov sporočila:

Malo je res škoda, da ne pokrije UKV, ampak ni panike. Se mi zdi, da bo vseeno zanimivo pognati našega penzionista nazaj na delo.

Za kondenzatorje sem nekaj malega že gledal po katalogih, pa me malo begajo oznake za voltažo. Na primer, prva dva za stikalom sta 1000/3000 V. Kaj pomeni prva in kaj druga številka? Oz. katere vrednosti naj bo nov kondenzator?

cerovac_i · Objavljeno: Pon Avg 19, 2013 11:22 am Naslov sporočila:

Omenjeni kondenzator naj bi prenesel 3000V enosmerne in 1000V izmenične napetosti (ko je bil nov?).
Ko sem enkrat popravljal podoben radio, sta oba kondenzatorja zdržala priklop na omrežje dokler nisem gor priklopil osciloskop, potem je bilo

. En kondenzator je šel rakom Whistle

, druge škode pa ni bilo. Če bi obrnil omrežni vtikač, bi šel še drugi!
Sedaj se dobijo kondenzatorji ki so namenjeni posebej za izmenično napetost. Imajo oznako v V~. V tvojem primeru je dovolj če prenese 250V~. Primer.
Opomba: Radio deluje tudi brez omenjenih dveh kondenzatorjev.
Kondenzator 0.25µF, ki pogosto odpove, lahko preventivno zamenjaš s takim.
