Proteus · Član Pridružen-a: Sre 15 Jun 2005 10:03 Prispevkov: 1941 Aktiv.: 8.22

Seveda ne gre za kakšne "sophisticated" zadeve, kot bi kdo utegnil pomislit. Gre le za dve drobni napravici, ki nam olajšajo življenje v svetu mikrokontrolerjev. Multipraktik v kuhinji je seveda fanj (če ga nebi bilo potrebno pomivati), toda vilice nož in žlica so še zmeraj osnova pri vsej kuhinjski tehnologiji.

Prva zadeva je preprost pretvornik RS232 na TTL, katerega namen je predvsem eliminacija enega in istega vezja, ki se pojavlja v aplikacijah, kjer uporabljamo RS232 vmesnik. Da ne omenjam, da je sedaj izdelava povezovalnega kabla reducirana le na hitro krimpanje. Nič več mukotrpnega lotanja in šraufanja DB konektorjev.

Drugo vezje pa je ultra preprost 8051 emulator, ki istočasno izkorišča prvo vezje.

Vedno seveda obstajajo tudi drugačne rešitve, zato je to samo ena izmed možnosti. Če bom s tem komu samo porodil kakšno idejo pa je namen v celoti dosežen.

P.Š.T.:
Kategorizacije nisem navedel, ker smatram, da opis pove več kot dovolj. Tudi mi ni jasno, kako definirat težavnost projekta in porabljen čas. Gre za parametra, ki sta raztegljiva kot žvečilni gumi.

Silvo · Objavljeno: Pet Dec 23, 2005 3:04 pm Naslov sporočila:

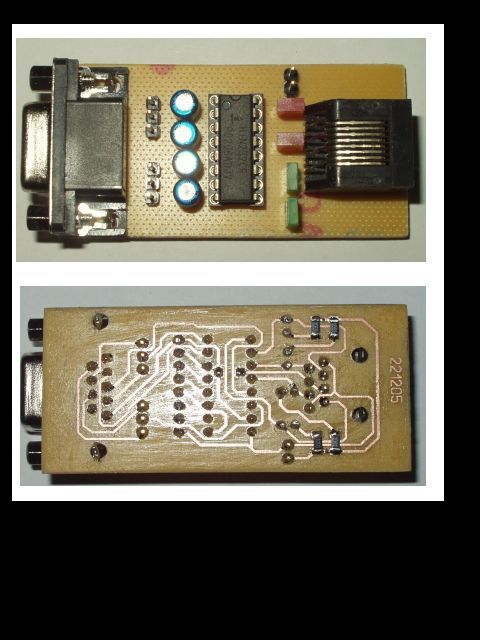

Lotil sem se izdelave proteusovega adapterja, a sem ugotovil da je vezje dvostransko Sad

. Ker je v samogradnji izdelava dvostanskega vezja bolj nerodna sem narisal (prerisal) enostransko vezje - v prilogi v Layout formatu.
Vezje sem tudi naredil - žal še ni bilo časa, da bi ga preiskusil. Upam, da nisem naredil kake napake.

Proteus · Objavljeno: Ned Dec 25, 2005 3:40 pm Naslov sporočila:

Me veseli, da se je nekdo lotil izdelave. Vidiš, sploh nisem porajtal, da bi dvostransko vezje lahko predstavljalo problem.

Bolj kot samo vezje, ki je banalno enostavno, bi poudaril razporeditev pinov na RJ45, ki zagotavljajo vedno pravilno napajanje in pravilno priključitev signalov pri zasukanem kablu. Sem iskal po netu in standardne priključitve (nekakšnje nadgradnje RS232 - DB na RJ konektor) vedno zahtevajo štrikanje na pinih, kar pa mi že v osnovi ni všeč.

Škoda, ker me nisi prej kontaktiral, lahko bi ti poslal original, ki je narejen z Eagle-om.

lado · Objavljeno: Čet Dec 29, 2005 7:06 pm Naslov sporočila:

Silvo!
a lahko pripneš sliko tis.vezja v kakšnem drugem formatu?
lp

lado

Silvo · Objavljeno: Čet Dec 29, 2005 8:45 pm Naslov sporočila:

Lado,
Na forumu imaš viewer za priložen format datoteke, ki omogoča tudi tiskanje.

lado · Objavljeno: Pet Dec 30, 2005 12:24 pm Naslov sporočila:

Sivo najlepša hvala Se nekako nisem spomnil pogledati okoli

lp

lado

lado · Objavljeno: Sob Dec 31, 2005 1:44 pm Naslov sporočila:

Še moj izdelek!

lado · Objavljeno: Sob Dec 31, 2005 1:45 pm Naslov sporočila:

pa še skupaj
lp
lado

smatjaz · Objavljeno: Čet Feb 16, 2006 3:25 pm Naslov sporočila:

Jaz sem to naredil takole:
