zdravo

sem začetnik v elektroniki in sem izdelal preprosto vezje s petimi led displaji in jih povezal v multipleks. uporabljam displaje s skupno anodo... katode vsakega segmenta so povezane na pic (PORTD), skupne anode pa preko tranzistorja (NPN) na +5V. baze tranzistorja so povezane na pic.

Uporabljam tale tranzistor

collector je na +5V
emitter je povezan na skupno anodo posameznega displaja
baza je povezana na pic kamor pripeljem signal za vklop/izklop tranzistorja

tukaj pa se pojavi sledeče vprašanje:
na bazi tranzistorja nimam upora. je v tem primeru lahko kaj narobe? nekdo mi je povedal naj dam 1k upor. zakaj je upor potreben? moram res obvezno omejiti tok skozi tranzistor? Če prav gledam, ta tranzistor zdrži 500mA?

kakšna je razlika če namesto tranzistorja dodam mosfet? prebral sem da mosfet lahko tudi uporabim kot stikalo?

prosim za pomoč in potrpežljivost ker sem začetnik. hvala

[PZUFIC]

Kakor si si že sam odgovoril. Upor mora biti za omejitev baznega toka.

[mkosmac]

Zdravo!

Stvar si malo zakompliciral, ker si izbral display s skupno anodo t.j s skupno + sponko, ter NPN tranzistor. Emitor NPN-ja bi moral biti na masi (GND), pri tebi pa bo čutil padec napetosti na diodah 7 segmentnega displaya. Če hočeš, da je NPN tranzistor odprt, moraš na bazi zagotoviti višji potencial kot na emitorju. To pri tebi sicer bo, in ti bo delalo, ni pa nujno, da boš imel vedno srečo.

Priporočam ti, da vzamaš display s skupno anodo ter PNP ali display s skupno katodo ter NPN.
Če si čisti začetnik, si preberi tale tutorial o bipolarnih trnazistorjih.

[borber]

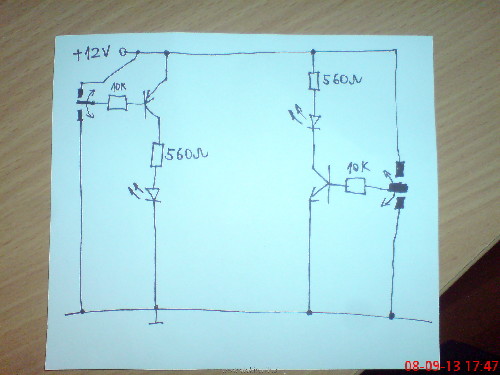

Naredi nekaj takega.

[petkomatej]

hvala za hitre odgovore.

@mkosmac:
najprej sem vezal PNP tranzistor BC556 in nikakor ni delalo. nato sem poizkusil NPN tranzistor in displajčki so delali. z uporom na bazi tranzistorja nisem dobil željene svetilnosti. ko sem upor odstranil je bilo ok. vem da ni prav, ampak vseeno... stvar je delala zato se vse skupaj pustil

@borber:
imam tako vezano, samo brez uporov na bazi tranzistorja in NPN namesto PNP... ne vem po kaksni logiki mi vse skupaj deluje?

[petkomatej]

še enkrat sem probal vezat PNP tranzistor kot mora biti....

emitter = +5v
baza = signal na uC
collector = anoda na displayu

spremeniti pa sem moral kodo... tranzistor je zdaj odprt če dam pin na 0 (ravno obratno). je to vredu? spet isti problem... če dam gor na bazo upor mi zelo slabo sveti, brez upora je zadovoljivo (z NPN tranzistorjem je bilo še boljše oziroma najboljše)

[mkosmac]

Tranzistor se ti ne odpre dovolj, ko imaš omejen bazni tok s uporom. To je zaradi tega, kar sem ti zgoraj napisal. Ker je bipolarni tranzistor tokovno krmiljen element (t.j, večji tok teče v bazo, bolj je tranzistor odprt), se ti svetilnost poveča, ko odstraniš upor.

Ti kar še enkrat zveži po shemi, ki sva jo pripela jaz in borber. Uporabi PNP tranzistor s baznim uporom. Pri tem pazi, da je to PNP tranzistor in je "logika" obrnjena. Tranzistor odpreš tako, da postaviš tisti pin mikrokontrolerja na 0V.

Poglej si tutorial, ki sem ga pripel, sploh strani 3 in 4.

[petkomatej]

sem naredil tako pa mi slabo sveti ://

še nekaj meritev...

NPN tranzistor brez upora na bazi:
poraba celotnega vezja ob max obremenitvi = 300mA
napetost na posameznem segmentu displaya = 0.3V (zelo čudno ker sveti veliko bolj kot s PNP tranzistorjem)

PNP tranzistor brez upora na bazi:
poraba celotnega vezja ob max obremenitvi = 200mA
napetost na posameznem segmentu displaya = 1.1V (display pa lahko napajamo z max 2.1V po datasheetu)

kaj narediti da povečam svetilnost?

[petkomatej]

[petkomatej]

saj teh shem je ogromno kako vezati displaye. tudi vedel sem da moram uporabit PNP tranzistor, pa če šment ni delal. zdaj sem se spomnil da moram v programu obrniti logiko... zdaj dela... pa vseeno, svetilnost me muči če pa še omejim tok z baznim uporom, je tak brez pomena

če prav gledam ta vodič za bipolarne tranzistorje... razlika med PNP pa NPN je v smeri toka? Torej če uporabim NPN mi tok teče v obratni smeri kot PNP. zato je bla najbrž izmerjena napetost na displayu tako čudna (0.3V)?

[psevdonim]

[petkomatej]

hvala za razlago! mi lahko še nekdo razloži kako lahko uporabim mosfet kot stikalo. pri mosfetu mi ni potrebno omejiti toka, če gre za napetostno krmiljen element?

[joze]

Kakšne upore imaš na katodah displejev?
Kaj pa hitrost osveževanja displejev?

[petkomatej]

displaje osvežujem v prekinitveni rutini, kako pa lahko izračunam hitrost osveževanja?
