[bostjang]

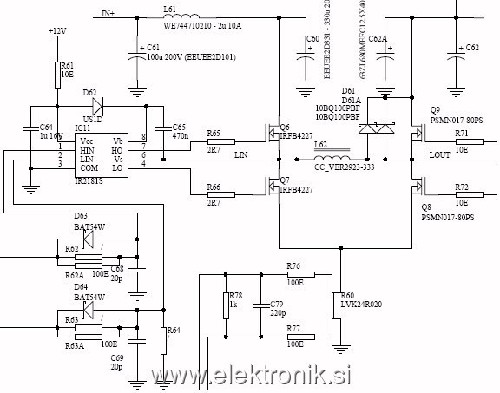

Imam težavo z buck-boost pretvornikom. Na obeh straneh tuljave je pol-mostič, ki ga krmili IR2186 (močnejša različica kot v shemi). Vhodna napetost je do 200V, izhodna do 60V, deluje pri frekvenci 200kHz.
Pretvornik deluje, vendar kar pogosto pride do okvare vhodnega gonilnika IC11. Bolj natančno: pokvari se del za zgornji tranzistor, tako da je Vb in HO v stiku. Kot kaže se največja verjetnost, da se pokvari ob vklopu ali malo višji vhodni napetosti (nad 40V).
Upore na vratih (R62 in R63) sem že povečal na 2,5-kratno vrednost, pa ni pomagalo. Poizkusil sem tudi Schottky diodio iz HO na Vb, vendar brez uspeha.

Če ima kdo kakšno idejo, se toplo priporočam.

[bostjang]

Po predlogu prijatelja, sem dal supresorsko diodo vzporedno k C65. Ta ni pomagala čisto nič, gonilnik je odpovedal takoj.
Potem sem dal supresorko še vzporedno k C64 in za zdaj deluje.
Uporabil sem 11V supresorske, ki jih imam ravno pri roki.

[igo]

Od vklopa do vzpostavitve delovnih napetosti bi morala biti Vs nižja od Vb. Seveda tudi kasneje, a med delovanjem naj ne bi bilo težav.

Kako to doseči ... ?
Z aktivnim LO vhodom ob vklopu.
Z uporom med pinom(6) in GND. Par mA se ne bi smelo poznati nikjer drugje.

Dodal bi še upor med GND in pinom(7), da ne bi kak naboj obdržal odprt Q6.

[bostjang]

Od kje bi pa Vs lahko prišel na višji potencial kot Vb? Dodaten razlog proti je predhoden vklop +12V in potem IN+.

Za test sem odstranil 1. supresorsko (k C65) in pustil tisti k C64. Nekaj časa je delovalo, potem pa je gonilnik zopet odpovedal.

Potem sem dodal upore. 10kOhm vzporedno k vratim zgornjega MOSFET (med pinoma 7-HO in 6-Vs) ter 24kOhm (tako, da je vajveč 0,5W disipacije na njem) med LIN - pin(6) in GND.
Delovalo je nekaj več časa, potem pa je zopet odpovedal, tako kot na začetku.

[Spajky]

Jaz bi ponovil del D62 (obratno) + C65 še na maso ... vprašam pa se pri Q8, zakaj tudi tam ni supresorskih diod kot na Q9 ..

[bostjang]

[bostjang]

Poizkusil sem s schottky diodami k C64 in C65, da vidim, ali pomagajo le diode, ali morajo tudi omejiti napetost. Gonilnik se je pokvaril.
Sem pa hkrati malenkost drugače povezal maso, ker sem imel tudi težave s stabilnostjo. Te so zdaj dosti manjše. Občutek imam, da je to tudi doprineslo k daljšemu delovanju gonilnika. Pokvaril pa se je, ko sem ponesreči naredil kratek stik s sondo osciloskopa na drain Q7.

[Spajky]

a imaš npr. datasheet za čip; so neke stvari malce drugačne pri primerih kot na tvojem načrtu ... poglej, pa kaj sčaraj drugače ...

[bostjang]

Zadeva še ni napredovala. V vezju sem pustil supresorske diode in dal v poizkusno obratovanje.
Kmalu je prebil Q7. V končni aplikaciji je na izhodu velika zaloga energije, zato se je skuril še Q9 in R60. Ugotovil sem, da prebije, ko vezje pri določenih kombinacijah napetosti in tokov postane nestabilno in začne 'cvrčati'.

[red_mamba]

Jaz bi rekel da ti prebije ker ne odvajas napetosti iz LIN linije.
Tam bi moral dati shotky diodo na +IN napajanje. Poglej kako napotest zdrzi Vs linija na Cipu. Z shotki diodo bo ta napetost malo cez napajalno napetost.

[red_mamba]

No evo, sem zdaj data sheet pogledal. Narobe imas vezano vse skupaj.
Spodnji tranzistor lahko potegne Vs na maso samo preko porabnika!
Ti pa ga potegnes direkt na nulo in s tem prekrsis omejitev da mora biti napetost na Vs v rangu med Vb-20 in Vb+0.3V zato ti pa cip odleti.

[bostjang]

red_mamba, ne razumem, kaj misliš.
Želiš reči, da tega gonilnika ne bi smel uporabiti kot polmostičnega? Če pogledam npr. shemo od IR2108, ki je polmostični gonilnik, je enaka shema. To je očitno samo primer.
Zakaj bi bil problem, če Vs potegnem na maso? Vb-Vs še vedno ne bi šlo preko 12V.

[red_mamba]

[bostjang]

[bostjang]

Tale buck-boost pretvornik ni bistveno napredoval.
Ker je le bila potreba po pretvarjanju navzdol, sem ga predelal v (asinhroni) step-down. Torej na desni strani ni tranzistorjev, na levi pa je namesto Q7 dioda.
Pri vhodnih napetostih do 100V je zadeva delovala brez problemov. Pri napetostih do 160V pa se je spet pričel kvariti gonilnik. Res pa je, da je bil v tej verziji gonilnik izveden na prašičku (piggy-back) in še ne vem ali je vzrok napetost ali prašičkasta izvedba.
Zanimivo dejstvo pa je, da se je v 50% primerov gonilnik pokvaril tako, da je izpustil dim (in se odspajkala katerga nogica). Ker je tranzistor preživel, sklepam, da je potrebna energija lahko prišla le iz izhoda, kar pomeni, da se je zgodil (tudi) preboj med Vs in COM oz. sorodnimi pini.
