 Objavljeno: Pet Sep 27, 2024 10:33 am Naslov sporočila: Predvorba datoteke STL |
 |
|
Pozdrav,
Podjetju, ki se ukvarja z razrezom pleksija na CNC/laser, bi rad dal izrezat kos po "načrtih" iz thingiverse.com. Datoteka je v formatu "stl". Že od prej vem, da datotek "stl" v dotični firmi ne vzamejo v delo, vzamejo pa datoteke v formatu "dxf". Poskusil sem z Online pretvorbo "stl" v "dxf", a z rezultatom v dotični firmi žal niso zadovoljni, navajam: "Tole pa žal ne moremo odpreti. Gre za načrt v 3D obliki, lahko pošljete 2D?".
Ali je tu kdo z izkušnjami s tega področja, da bi pogledal obe datoteki (originalno "stl" ter pretvorjeno "dxf", v priponki) ter predlagal način pretvorbe, da bo rezultat primeren za laserski razrez na CNC?
Plačljivih programov za risanje 2D/3D nimam, kar sem nazadnje delal sam, je izrisano v FreeCADu (poznam le uporabo osnovnih funkcij) ter načrt iz FreeCADa izvožen v "dxf". V tem primeru je datoteka "dxf" izpadla za razrez primerna, čeprav je tudi v FreeCADu narisani izdelek v osnovi sicer bil narisan v 3D.
Za morebitno pomoč v naprej hvala.
| Opis: |
|
Download |
| Ime datoteke: |
CLASSIChdmi-STL0.zip |
| Velikost datoteke: |
60.59 KB |
| Downloadano: |
9 krat |
_________________
73 de s56al |
|
| Nazaj na vrh |
|
 |
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1971
Aktiv.: 12.87
Kraj: Medvode - med vodami
|
| Objavljeno: Pet Sep 27, 2024 12:56 pm Naslov sporočila: |
|
|
Prva slika, na levi strani:

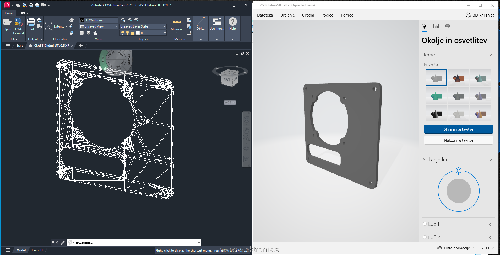

Z brezplačnim Autodesk DWG TrueView 2025 se da normalno odpreti, rotirati, zoomati... tvojo .DXF datoteko.
Prva slika, na desni strani:
Z Win10 integriranim MS 3D-pregledovalnikom se da normalno odpreti, rotirati, zoomati... tvojo .STL datoteko.

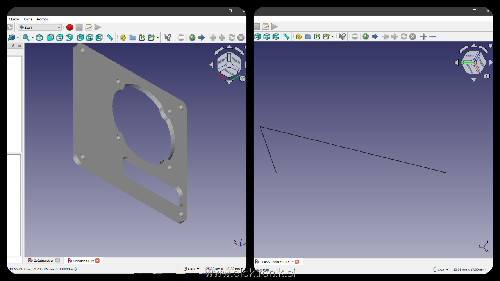

S FreeCAD 0.21.2 se da normalno odpreti, rotirati, zoomati... tvojo .STL datoteko, težave pa so s tvojo .DXF datoteko, nariše mi samo en trikotnik.
S prvim Google STL2DXF online pretvornikom program Autodesk DWG TV lepo odpre to .DWG pretvorjeno datoteko, medtem ko FreeCAD pokaže spet samo en trikotnik.
Če kaj pomaga.
| Opis: |
|
| Velikost datoteke: |
319.51 KB |
| Pogledana: |
6 krat |
|
| Opis: |
|
| Velikost datoteke: |
110.21 KB |
| Pogledana: |
6 krat |
|
_________________
Največji čar - električar |
|
| Nazaj na vrh |
|
|
airwolf
Član
Pridružen-a: Sre 28 Maj 2008 17:17
Prispevkov: 2219
Aktiv.: 10.69
Kraj: Polhov Gradec
|
| Objavljeno: Pet Sep 27, 2024 1:49 pm Naslov sporočila: |
|
|
Z temle sem se že tolkel enkrat po glavi, pogledam pozno popoldan.
_________________
LP Gašper |
|
| Nazaj na vrh |
|
|
airwolf
Član
Pridružen-a: Sre 28 Maj 2008 17:17
Prispevkov: 2219
Aktiv.: 10.69
Kraj: Polhov Gradec
|
| Objavljeno: Sob Sep 28, 2024 10:06 am Naslov sporočila: |
|
|
Malo je trajalo.
Meni je DXF pokazal en sam zmazek.
Sem to pričakoval.
Potem pa sem STL odprl v Solidworks, ga pretovril v 3D model in potem izvozil samo 2D model zgornje ploskve.
Širina kosa je 86mm?
| Opis: |
|
Download |
| Ime datoteke: |
CLASSIChdmi-DXF.zip |
| Velikost datoteke: |
17.08 KB |
| Downloadano: |
1 krat |
_________________
LP Gašper |
|
| Nazaj na vrh |
|
|
s56al
Član
Pridružen-a: Pon 19 Sep 2005 12:03
Prispevkov: 788
Aktiv.: 3.33
Kraj: JN66SI & JN76TM
|
| Objavljeno: Sob Sep 28, 2024 11:43 am Naslov sporočila: |
|
|
| airwolf je napisal/a: |
| Širina kosa je 86mm? |
Super, hvala, pošljem in poročam, kako bo sprejeta nova "dxf" datoteka.

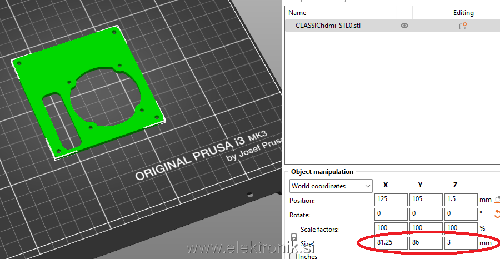

Dimenzije zgledajo OK, "Pruša slicer" pravi, da je kos velik 81,25 x 86 mm2. Stranica iz pleksija je sestavni del tega ohišja: https://www.thingiverse.com/thing:6340468
Obema še enkrat hvala za odziv in pomoč!
| Opis: |
|
| Velikost datoteke: |
144.92 KB |
| Pogledana: |
4 krat |
|
_________________
73 de s56al
Nazadnje urejal/a s56al Sob Sep 28, 2024 2:49 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
airwolf
Član
Pridružen-a: Sre 28 Maj 2008 17:17
Prispevkov: 2219
Aktiv.: 10.69
Kraj: Polhov Gradec
|
| Objavljeno: Sob Sep 28, 2024 12:50 pm Naslov sporočila: |
|
|
Mere v Solidworkusu so 81mm x 86mm.
Bo kar prav vse.
Tak fajl sem drugače pošiljal na laserski razrez in je šlo.
Kam pošiljaš če ni skrivnost?
_________________
LP Gašper |
|
| Nazaj na vrh |
|
|
s56al
Član
Pridružen-a: Pon 19 Sep 2005 12:03
Prispevkov: 788
Aktiv.: 3.33
Kraj: JN66SI & JN76TM
|
| Objavljeno: Sob Sep 28, 2024 2:42 pm Naslov sporočila: |
|
|
| airwolf je napisal/a: |
| Kam pošiljaš če ni skrivnost? |
Absolutno nobena skrivnost, le prepričan nisem, ali smem tu na forumu "delati reklamo", zato sem ti raje poslal na ZS.
