Preprosti timer od ca. 1-10min


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zbirka projektov
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14666
Aktiv.: 62.10
Kraj: Koroška-okolica Dravograda
PrispevekObjavljeno: Pon Jul 24, 2006 10:32 pm    Naslov sporočila:  Preprosti timer od ca. 1-10min Odgovori s citatom
naslov: Preprosti timer od ca. 1-10min
Kategorija projekta:

Časovna vezja, oscilatorji

težavnost: 1
tehnologija: 2
potrebno predznanje: 2

predviden čas za izdelavo: 1h

predvidena orodja in oprema:
Pribor za izdelavo tiskanega vezja, pribor za spajkanje.

kosovnica:
-razvidna iz načrta


kratek povzetek projekta:

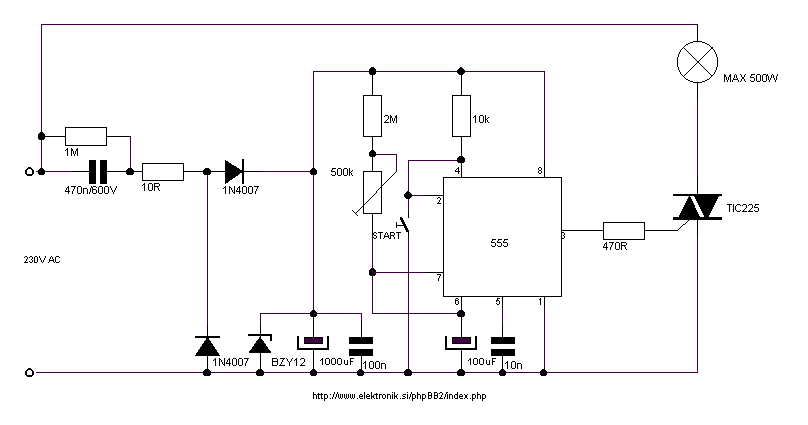

Dostikrat sem zasledil vprašanje po enostavnem timerju. Zato sem sklenil narisati tiskano vezje. Uporabljen je legenda "555". Vezje je zelo enostavno, tako, da se ga lahko loti vsak začetnik. V prilogi načrt ter tiskano vezje v layout formatu.


značilnosti in posebnosti pri izdelavi:
Sam napajalnik je izveden tako, da se vezje napaja direkno z omrežja. Vsako dotikanje vključenega vezja je lahko SMRTNO NEVARNO!!!



fotografije in drugo gradivo:

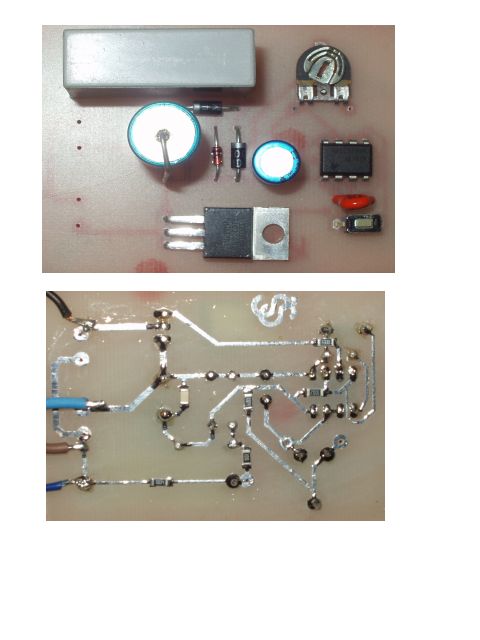

Izdelan prototip


timer555.zip
 Opis:

Download
 Ime datoteke:  timer555.zip
 Velikost datoteke:  26.37 KB
 Downloadano:  188 krat

_________________
lp
Silvo
