[SimonS]

To je takorekoč nadaljevanje te teme
Sama pečka je sijajen pripomoček, ampak lenoba napravi svoje. Druga težava pa je tudi nanos cina pri čipih "bolj drobnega formata", kjer je razdalja med tačkami 0.24mm (10.mils). Namreč preveč cina enostavno zlepi sosednjo tačko.
OK Vsi vemo, da je profi izdelava te maske (ljubkovalno stencil) nemogoče draga. Moj prvi test je bil zelo uspešen. Opazil sem, da jedkanje maske malce zveča odprtino, kar je tudi razumljivo.
Glede na to, da hočem napraviti postopek, ki bi bil enostaven in razumljiv za vse bi prosil nekoga, ki obvlada programiranje PC za mali program, ki iz garber datoteke za določen procent zmanjša odprtine.
Garber je čisto enostavna tekstovna datoteka. Program mora samo najti ta del:

[MatevzM]

Evo, sem ti napisal preprost program v python-u, da ti bo skrčil stencil.
Je enostaven "command line" program. Svojo gerber datoteko samo zaneseš na gerberresize.exe in ti bo v isto mapo kjer imaš originalno datoteko naredilo novo datoteko z imenom: imedatoteke_resized_80.txt
Če bi rad drugačno velikost si poglej kako je narejena bljižnica "gerberresize 70%".
Resize trenutno dela na:

polnih krogih
krogih z okroglimi luknjami
polnih pravokotnikih
polnih večkotnikih
večkotnikih z okroglimi luknjami

Če bo kdo potreboval še kje drugje pa naj pove
Priložen je tudi source: gerberresize.py
Če program komu ne bo delal, naj si namesti še nekaj Microsoftovega.

[SimonS]

odlično! Hvala !!!!
Bom jutri narisal testno tiskanino z raznimi elementi od 10mils naprej. Pa da vidimo mojo "tehnologijo".
Zaenkrat imam le folijo 0.1 ter 0.2mm. Bom poiskusil z obema, katera se bolje obnese.
Slike sledijo.

[SimonS]

Obljubljeno storjeno.

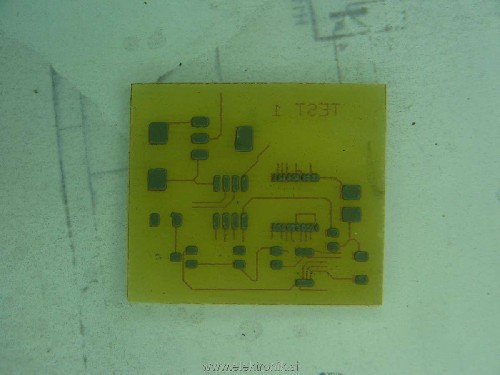

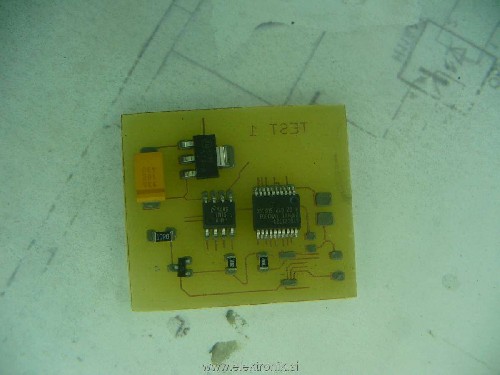

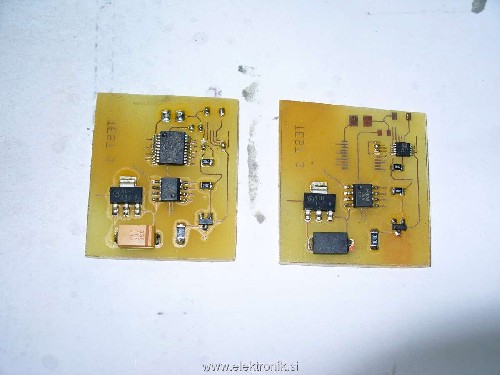

Napravil sem dve identični tiskanini z različnimi elementi.

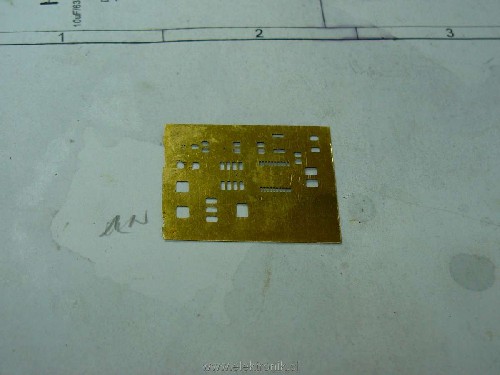

Za obe sem uporabil 0.2mm masko za nanos cin paste.
Eno masko sem zmanjšal za 10%, drugo za 30%.
Imel sem nekaj težav z jedkanjem le te (se še učim...) in mi je na določenih delih malo prežrlo steno med luknjami.
Sklep je.
- maska 0.2mm je povsem OK za elemente do rastra 16mils. V mojem primeru sem imel raster 10mils in je par nogic zlepilo med seboj.
- malce previsoko temperaturo imam v moji pečici.
Prilagam par slik.
Več pa kot sem že omenil v eni naslednjih revij.

[Pyr0Beast]

Ne vem čisto, kako je v tvojem primeru. Ampak pri meni, se je pri majhnih rastrih pasta vedno stopila in zalila celoten set nogic.

[SimonS]

Saj pravim, da je preveč pina (predebela maska) Bom poskusil najti 0.15mm. 0.1mm imam doma, ampak mislim, da bi bila pa za ostale elemente predrobna.

[Pyr0Beast]

Kaj pa če bi uporabil rostfrei masko ter jo preprosto odstranil, ko bi se elementi zalotali ?

[SimonS]

Hmmm
1. Kako bi jo izdelal?
2. Moral bi imeti toliko mask, kolikor TIV bi lahko dal v peč.
3. če se cin malo "stisne" k maski bi šla bolj na trdo ven. Po nekajkratni uporabi bi jo lahko vrgel stran, ker bi bila preveč zvita.

Bom jaz še malce izpilil ta postopek. Najti je treba le še ustrezno mešanico kislin, ki bi moj mesing (medenino) malce bolj hitro razžrla. Največja težava je tu še vedno predolgo jedkanje. Posledično je tu podžiranje lukenj.

[Pyr0Beast]

Delaj potem s 15% peroksidom in dokaj koncentrirano kislino. Samo pazi da ti ne gre peroksid v kritično cono, ker samo razpade brezveze zaradi previsoke temperature.

Masko lahko segreješ, toliko, da se kalofonija stali. Na gladek rostfrei se cin ne prime in lepo popusti.

Izdelaš preprosto 'ščetko'.

Ne rabiš imeti celotne plate. Samo okvirček.

[SimonS]

Hvala za nasvet. Bom poizkusil.
Bom moral po nov peroksid mi ga je zmanjkalo.

[jurem]

Simon,

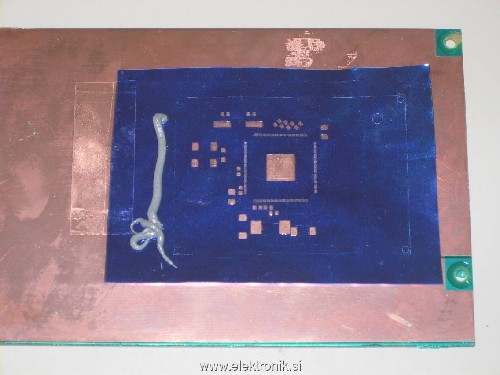

mi izfrezamo šablono iz folije. In še tukaj nastajajo problemi, je treba zelo natančno frezati, vsakič, ko namažemo pasto na TIV je šablono potrebno očistit, drugače se pasta zasuši v luknjicah.

S takšno šablono lahko brez večjih težav v pečici zaspajkamo npr. FT232RL, ki ima precej skupaj nogice. Nisem pa še poizkusil spajkati čipov v QFN ohišju, ker čakam posebne svedre, s katerimi bomo lahko izfrezali tiste silno majhne luknjice za priključke QFN ohišja.

Lp
Jure

[SimonS]

Jure
Oni FT232RL ima če se prav ne motim 12mils raster. Saj z mojim postopkom gre lotati tudi 10mils, le malce preveč paste je gor. Beri predebela maska. Nekako se mi zdi, da bomo v firmi rabili tudi 0.15mm foljo....
Prvo sem tudi jaz imel v mislih rezkanje. Potem sem celo mislil, da bi moj CNC opremil z par W laserjem. No, na koncu sem se odločil za kemijo. Stvar traja malce več časa, ampak rezultati so zelo dobri. Ta postopek je tudi najbolj enostaven za ostale člane foruma.
Moram pa priznati, da takšna maska neverjetno skrajša čas sestavljanja TIV.
Ejej, jej.... kaj dela lenoba

[Jan]

[.]

Brisana vsebina odstranjenega uporabnika.

[miharix]

Malo, da obudim tole temo..

Je kdo že poizkusil izdelat masko iz aluminija pločevink ... ?

Na netu sem zasledil, da bi naj to šlo, a mi z nobeno kemikalijo(razrečilo,alkohol,aceton,nitro,bencin,cevosan,zavorno olje,čistilo za pečice),
ne uspe odstanit notranje plasti (zunanjo "gre" z čistilom za pečice).
