Odločil sem se, da bom za pokušino na področju stikalnih napajalnikov izdelal preprost laboratorijski usmernik.

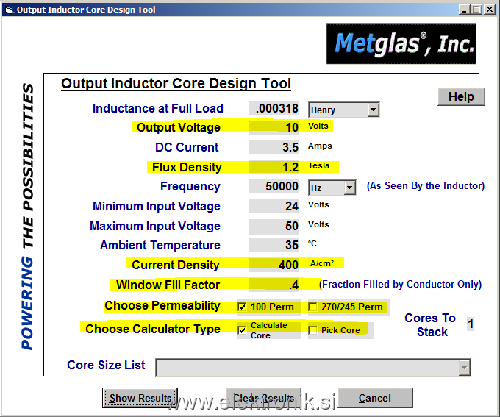

In seveda, sta v načrtu dve oziroma ena izhodna tuljava. In ker naj bi stvar prenesla 3A toka, željene tuljave v redni prodaji ne bom dobil, oziroma je niti nimam namena kupovati. Feritna jedra imam razstavljena in pripravljena za navijanje in sestavo. Zataknilo pa se je pri izračunu. Uporabil sem program, katerega sliko prilagam. Kaj naj vnesem za markirane parametre. Jasno mi je kaj stvar pomeni, vendar ne vem kaj naj vnesem.

[borber]

Kalkulator ni uporaben za tvoja jedra.

[PZUFIC]

[borber]

O tvojih jedrih ne veš nič ne ti ne mi.
Metglasov kalkulator je uporaben samo za njihova jedra.

[PZUFIC]

Jedra so iz računalniških napajalnikov, kaj drugega pa razen dimenzij tudi jaz ne morem določiti.

[VolkD]

[Sadida]

Začni tukaj, poglavje 5.6.

http://ks.fe.uni-lj.si/predmet/literatura/EK/EK5-Tuljave.pdf

[PZUFIC]

[VolkD]

Na linku, ki ti ga je dal Sadida si oglej enačbo v poglavju 5.4.3. Uporabi formulo 5.58

Tako boš dobil faktor induktivnosti Al.

[PZUFIC]

Se mi samo zdi, ali bi moral, ko je bila tuljava še navita zmeriti induktivnost in prešteti ovoje med odvijanjem? Ker namreč iz te enačbe Al ne morem izračunati, saj nimam niti stare kapacitivnosti in ne starih ovojev imam pa seveda le željeno kapacitivnost.

V tem primeru lahko slikam tuljavo pa, če slučajno kdo ve približen faktor. Potem pa iz faktorja in željene induktivnosti seveda brez težav izračunam število ovojev.

[VolkD]

Naviješ nekaj ovojev in izmeriš induktivnost... To pa res ni tako težko.
Če boš zvit boš navil 4, 9 ali pa celo 16 navojev.

[PZUFIC]

[PZUFIC]

No navil se, že, vendar kasneje ugotovil, da ne morem meriti induktivnosti. Si ga bom poskusil izposoditi, če ne bom pa poskušal rešiti s kondenzatorjem in osciloskopom.

[vmalhar]

Da malce obudim temo.
Načrtujem stikalni pretvornik navzdol in imam silne težave z definiranjem navitja tuljave, ki bi jo rad sam navil, se pa s tem nisem niti v sanjah še srečal. Naredil bi rad tuljavo 40-50uH, maksimalni tok bo 12A, frekvenca PWM-ja pa 200kHz, da si vsaj malce zožam izbor (drugače se sploh ne bom znašel), sem si izbral RM jedro, ne vem pa še potrebne velikosti.

Uspem izračunati potrebno število ovojev za mojo induktivnost, kjer brez reže dobim zelo nizke cifre (nekaj ovojev), torej najbrž izbiram med jedri z zračno režo. Mislim, da je naslednji korak preverba, če se pri maksimalnem toku jedro nasiči, tega pa že ne uspem več. Še naslednji korak bo izbira žice, kjer bi rad zaradi frekvence uporabil litz žico, pa je tudi ne znam izbrati, saj na Farnellu sploh ne vem, pod katerim imenom iskat.

Prosim za pomoč, ker že 2 dni begam med različnimi design manuali in še vedno nisem sposoben ničesar izračunat. Prebral sem tudi zadevo, ki jo je prilimal Sadida.

[Profesor Einstein]

Zdravo

V knjižnici poglejte za knjigo: Elektrotehnički praktičar, Ivica Singer, Školska knjiga, 1981

. . . podan je vzorčni izračun toroidne tuljave z zračno režo na osnovi statične magnetilne karakteristike jedra.

Lp.

Darko
