marko11 · Objavljeno: Tor Jan 07, 2014 6:56 pm Naslov sporočila: MOSFET pregori

Hi

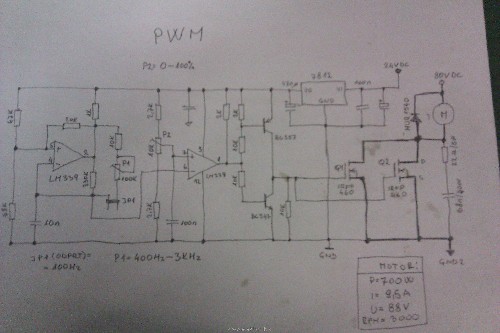

Po priloženi shemi sem napravil PWM krmilnik za enosmerni motor.
Podatki motorja: P=700W, I=9,5A, U=88V.

MOSFET tranzistorja sta IRFP460.

Vprašujem:

Nikakor ne morem ugotoviti zakaj mi vedno pregori eden od mosfetov.
Poskusil sem dati na Gate upor 100k in tudi zener diodo 12v, pa isto, mosfet odkuri, takoj ko zadevo priklopim na napajanje.

Če pa priklopim samo EN mosfet pa motor lepo deluje.

Prosim za pomoč, saj sem pokuril že kar nekaj tranzistorjev.

LP,marko

aljoš · Objavljeno: Tor Jan 07, 2014 6:58 pm Naslov sporočila:

Lepo vsakemu posebej na gate daj upor pol pa naprej....

marko11 · Objavljeno: Tor Jan 07, 2014 7:03 pm Naslov sporočila:

igor_k · Objavljeno: Tor Jan 07, 2014 7:14 pm Naslov sporočila:

Upor 100k na gate sigurno ni rešitev, ker boš precej upočasnil vklop, to pa pomeni (pre)grevanje tranzistorja.

Zakaj pa ne poskusiš s kakšnim majhnim uporom v napajanju, ki bi omejil tok na tranzistorju, ker prenapetost ga verjetno ne uniči.
Še enkrat preveri vezavo, diodo in 12V regulator.

int47 · Objavljeno: Tor Jan 07, 2014 7:25 pm Naslov sporočila:

Upor na G ne bo rešil ničesar, ker "driver" za mosfeta nima zadostne tokovne zmogljivosti.

V času preklopa sta hkrati odprta NPN in PNP tranzistor.
Zaradi tega lahko upade +12V napetost.
Lahko je poškodovan vsaj en bipolarni tranzistor.

Edit:
Če ne upoštevam preklopnih izgub, ki niso zanemarljive:
Rdson= 0,27:g_v_omega:
P=U*I;
U = U*R;
Če uporabiš samo en tranzistor :
P = I*I*R = 9,5*9,5 *0,27 = 24,3W
Brez hlajenja je pri 40K/W dvig temperature 24,3*40 = 972K

Sibica · Objavljeno: Tor Jan 07, 2014 7:29 pm Naslov sporočila:

Pa tudi pulldown upor mosfet tranzistorjev bi bilo dobro zmanjšati na recimo 1kohm.

marko11 · Objavljeno: Tor Jan 07, 2014 7:32 pm Naslov sporočila:

matic_scetinec · Objavljeno: Tor Jan 07, 2014 7:33 pm Naslov sporočila:

Zdravo!

Jaz bi odklopil močnostni del (vključno s FET-i) in dal na gate linijo proti masi kondenzator 10nF, potem pa z osciloskopom gledal napetost na temu kondenzatorju. Če prehodi iz "0" v "1" ne bodo ostri potem je verjetno problem v driverju (push pull) vezava tranzistorjev.

Lp, Matic

xfce · Objavljeno: Tor Jan 07, 2014 7:47 pm Naslov sporočila:

Driver je res narobe zvezan, tako narediš kratek stik v prehodnem stanju. Tukaj je opis te težavice:
http://www.talkingelectronics.com/projects/MOSFET/MOSFET.html

marko11 · Objavljeno: Tor Jan 07, 2014 8:24 pm Naslov sporočila:

Profesor Einstein · Objavljeno: Tor Jan 07, 2014 8:35 pm Naslov sporočila:

Zdravo

S sheme vidim, da krmilite fet-e z zveznim signalom, kar ni enako kot da bi uporabili namenski driver - primer je v priponki.

Lp.

Darko

int47 · Objavljeno: Tor Jan 07, 2014 8:49 pm Naslov sporočila:

igor_k · Objavljeno: Tor Jan 07, 2014 8:52 pm Naslov sporočila:

Driver je čisto v redu, problem je drugje. Si poskusil s preduporom?

Potrebno je ugotoviti, kaj ga uniči: tok ali moč.

marko11 · Objavljeno: Tor Jan 07, 2014 9:03 pm Naslov sporočila:

matic_scetinec · Objavljeno: Tor Jan 07, 2014 9:47 pm Naslov sporočila:

Upor v vratih verjetno ne bo rešil problema. Ta upor k večjemu zaščiti driver v primeru, da odnese MOSFET.
Žarnica 100W "potegne" precej manj kot 10A, tako da vseeno FET lahko uniči moč, če je slab driver. Jaz bi kot rečeno z osciloskopom pogledal, če je driver ok. Druga možnost je, da FET uniči napetostna špica - motor je induktivno breme. Lahko poizkusiš med D in S FET-a vezati ustrezen varistor.
