Trimer - dodatni trimer


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
marko11
Član
Član



Pridružen-a: Ned 14 Dec 2003 17:47
Prispevkov: 893
Aktiv.: 3.76
Kraj: Dobrepolje
PrispevekObjavljeno: Sre Jan 15, 2014 6:30 pm    Naslov sporočila:  Trimer - dodatni trimer Odgovori s citatom
Hi

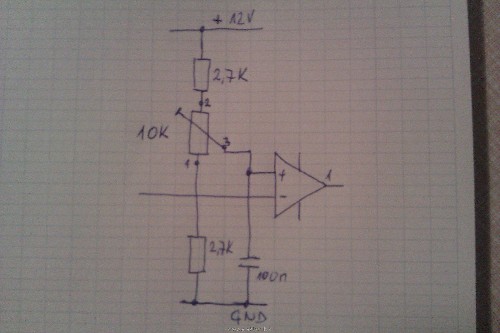

Na sliki je del PWM vezja, na kateri je 10k trimer.

Ta trimer oziroma upornost na + nogici OP bi rad ob določenemu času spremenil tako, da bi se motor vrtel samo z 10% hitrosti, četudi bi se vrtel z višjo hitrostjo.

Ne bi rad to delal z relejem, da bi vklopil drug trimer.

Gotovo je kakšen drug način, elektronski ali kakorkoli že.

Pa prosim za kakšen nasvet, hvala.

LP,marko

 Opis:
 Velikost datoteke:  803.41 KB
 Pogledana:  4 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
PPG78
Član
Član



Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2343
Aktiv.: 9.86
Kraj: Gorenjska
PrispevekObjavljeno: Sre Jan 15, 2014 6:47 pm    Naslov sporočila:   Odgovori s citatom
Nekako takole, slika je le toliko da vidiš idejo.


LP, Peter
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
marko11
Član
Član



Pridružen-a: Ned 14 Dec 2003 17:47
Prispevkov: 893
Aktiv.: 3.76
Kraj: Dobrepolje
PrispevekObjavljeno: Sre Jan 15, 2014 6:55 pm    Naslov sporočila:   Odgovori s citatom
Citiram:
Nekako takole, slika je le toliko da vidiš idejo.


Nisem elektronik, če lahko malo bolj natančno narišeš, kes se iz tega ne znajdem kam bi šel kakšen upor.

lp,
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
marko11
Član
Član



Pridružen-a: Ned 14 Dec 2003 17:47
Prispevkov: 893
Aktiv.: 3.76
Kraj: Dobrepolje
PrispevekObjavljeno: Sre Jan 15, 2014 8:59 pm    Naslov sporočila:   Odgovori s citatom
Se opravičujem, ali ni nikogar, ki bi mi bolj nazorno pokazal kako to napraviti.

Ne vem pod kaj naj iščem po internetu.

lp,
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
TECHNIC
Član
Član



Pridružen-a: Tor 31 Okt 2006 11:18
Prispevkov: 582
Aktiv.: 2.56
Kraj: Senovo
PrispevekObjavljeno: Sre Jan 15, 2014 9:11 pm    Naslov sporočila:   Odgovori s citatom
Mogoče bi lahko za začetek poiskal kaj o uporovnem delilniku napetosti.

Dodajam:

Želiš spreminjati napetost na plus sponki komparatorja. Ena opcija je s trimerjem, kot si narisal zgoraj. Druga opcija je z dvema uporoma (delilnik), s tem da moraš vrednost enega upora nekako spreminjati. V primeru sheme, ki jo je pripel PPG78, osnovni delilnik sestavljata upora med Vout in FB ter spodnji R. Če sedaj temu uporu R dodaš vzporedno upor 2*R (preko vklopa mosfeta - mosfet predstavlja tu idealno stikalo), bo sedaj napetost na FB sponki drugačna, določa jo formula napetosti izhoda delilnika.

Vout na shemi je tvoja 12V, FB na shemi je tvoja plus sponka komparatorja.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Jakey
Član
Član



Pridružen-a: Sre 11 Jul 2012 0:38
Prispevkov: 651
Aktiv.: 4.12
Kraj: Ravne/LJ/Kobarid
PrispevekObjavljeno: Čet Jan 16, 2014 12:04 am    Naslov sporočila:   Odgovori s citatom
On hoče slišat nekaj v stilu: vzameš 1k potenciometer in ga vežeš vzporedno.
_________________
Predlagam, da kar napišem, si čimprej skopirat, saj bodo šerifi tega foruma verjetno pobrisali s predpostavko, da ne prispeva (dosti) k vrednosti foruma.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.07
Kraj: Kranj
PrispevekObjavljeno: Čet Jan 16, 2014 12:14 am    Naslov sporočila:   Odgovori s citatom
Prav super enostavna rešitev verjetno ne obstaja. Bo potreben kar miniarurni rele ali čip 4053

LP
_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
jp
Član
Član



Pridružen-a: Ned 25 Jul 2004 13:22
Prispevkov: 222
Aktiv.: 0.93
PrispevekObjavljeno: Čet Jan 16, 2014 11:15 am    Naslov sporočila:  Re: Trimer - dodatni trimer Odgovori s citatom
marko11 je napisal/a:
Ta trimer oziroma upornost na + nogici OP bi rad ob določenemu času spremenil tako, da bi se motor vrtel samo z 10% hitrosti, četudi bi se vrtel z višjo hitrostjo.


Načinov za tvoj primer je več!
Ni pa povsem razumljivo kaj želiš, kakšen motor imaš, kakšen vpliv mora nastati, da se bo motor začel vrteti le z 10% trenutno nastavljene hitrosti.
Ali je to kakšna ovira, ki se nanaša na povečano obremenitev motorja.
Tudi omenjen PWM je lahko zelo široko področje, ???.

lp! jp
