Živjo

Ali ima kdo preprost načrt kako narediti enostaven watchdog timer.....

Rabil bi vezje, ki bi pod pogojem da je flow switch vklopljen več kot recimo 20 minut
izklopi rele napajanje za hidrofor....

Namreč če po nesreči kdo odpre zunananjo pipo (ali se sname cev) in non stop hidrofor deluje cca 20 minut skupaj bi ga izklopilo in bi ga moral ročno resetirati. V nasprotnem se resetira - ponovno odšteva 20 minut ob naslednjem vklopu....


Hvala za vsak info...


l.p. Jože

[int47]

Ena od možnosti je z 4060.
Uporabi RC oscilator 1. shema na 3. strani. Cx in R1 določata frekvenco. Pri izbiri vrednosti komponent upoštevaj RC oscilator notes na strani 7.

Qx so izhodi. Izberi izhod, ki se po ustreznem času postavi na '1'.
-S tem izhodom:
--Vklapljaj rele, ki bo izklopil hidrofor. Rele naj ima dovolj veliko preklopno moč - glede na breme.
--Zveži diodo od tega izhoda proti 1 (katoda na 1), da ustaviš oscilator.

Reset zveži na 0V (GND) preko cca 20k upora. Med reset in VCC zveži cca 100nF kondenzator (in opcijskop reset tipko). Na ta način se števec ob vklopu napajanja resetira.

Med Vcc in GND zveži cca 100uF kondenzator, 100nF kondenzator čim bližje napajalnih priključkov IC-ja in nekaj k upor. Upor rabiš zatio, da se po izklopu izprazne kondenzator.

Če bo navitje releja 12V, lahko za napajanje uporabiš 9V transformator (cca 2VA) in usmerniški mostiček, ali 12V napajalnik.
Ne pozabi na varovalke na 230V strani.

Flow switch naj vklaplja napajanje vezja.

[transalp]

Razmišljam, da bi se dalo enostavno rešiti kar s primerno vezavo časovnega releja ter morda še dodatnega pomožnega releja s samodržno vezavo ter tipko z NC kontaktom za reset. Vse skupaj je lahko narejeno kar na 230 V AC brez dodatnega napajalnika in "zmašeno" v primerno plastično dozo ...

Primer multifunkcijskega časovnega releja z univerzalnim napajanjem:

http://image.schrack.com/datenblaetter/h_zr5mf011_de.pdf

[6dan8]

[transalp]

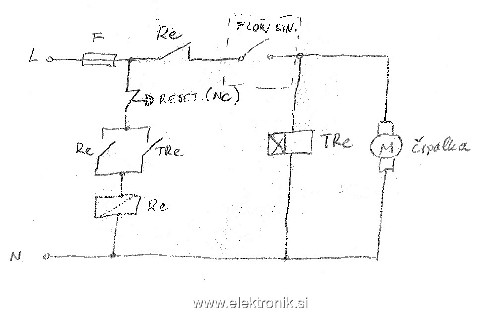

Nekaj podobnega. V mislih sem imel sicer obratno delovanje pomožnega releja, ki bi bil pritegnjen takrat, ko pride do sprožitve časovnega releja (iztek 20 minut) in posledično blokade delovanja črpalke. Na ta način bi se izognil stalnemu pritegnjenemu stanju pomožnega releja, ko je hidroforni sistem v normalnem stanju.

Pomožni rele bi bil vezan samodržno, v samodržni zanki pa bi bila zaporedno vezana tipka z mirovnim (NC) kontaktom, ki ob pritisku sprosti pomožni rele - resetira sproženo zaščito. Napajanje bi bilo torej vezano preko mirovnega (NC) kontakta pomožnega releja, ki bi v primeru pritega prekinil.

Vzporedno s tuljavico pomožnega releja je moč vezati kontrolno svetilko (tlivko) in signalizirati sproženo stanje takšne zaščite. Morebitni izpad napajalne napetosti zaščito resetira (pomožni rele spusti).

Sem na hitro na roko narisal, upam, da je prav ...

[glavca]

Hvala za odgovore,

verjetno bo najlažja in najbolj zanesljiva varianta z relejem...

l.p. Jože
