Pozdravljeni.

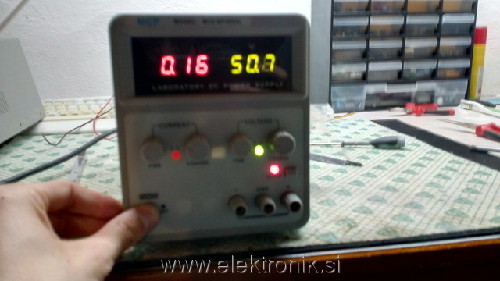

Danes se mi je med uporabo pokvaril laboratorijski usmernik, in sicer je ostal napajalnik v kratkem stiku, ter napetost je na 50V, čeprav sem imel napetost nastavljeno na 12V. Nato sem napajalnik ugasnil ter ga ponovno prižgal ter ugotovil da se sicer prižge vendar ko spustim gumb za vklop mi gumb vrže ven (ne vstane not) ter napajalnik se izklopi. Če gumb za vklop držim ter nastavljam napetost se takoj pojavi kratek stik ter na displeju napetost 50V, med tem pa napajalniku pobere tudi moč (ki se sliši na ventilatorju).

Prosim za nasvete. Sem že sam preverjal stvari vendar ne najdem napake.
lp.

[Slowfly]

Slike pripenjaj na forum, ker jih na "slikomatu" najbrž čez čas ne bo več.
Če že slikaš počni to tako, da se bo kaj videlo. Tudi ne bo škodovalo če napišeš za kateri usmernik gre.

Kaj je lahko odletelo? Najprej mi pride na misel kak elektrolit v izhodnem filtru, ali pa kaka zaščitna dioda, če jo seveda ima.
Imaš na voljo kak univerzali instrument? Pri izklopljenem usmerniku pomeri upornost med priključnima sponkama. Napiši kaj si izmeril.
Kaj si preverjal in kaj si ugotovil? Daj ne skopari z informacijami, nobenega forumaša ni zraven tvojega usmernika. Če pričakuješ pomoč, vsaj konstruktivno sodeluj.

[jjedat]

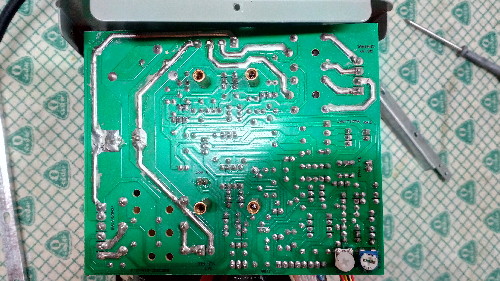

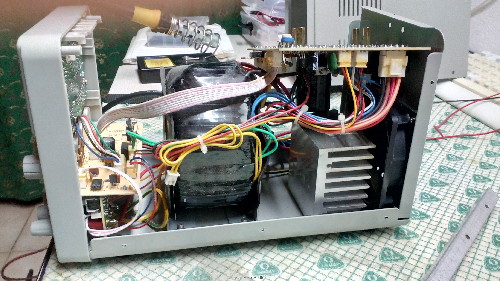

Pomeril sem gladilni kondenzator in ugotovil da je izpraven, prav tako sem pomeril vse usmerniške diode in so izpravne nato sem odklopil 2-tranzistorja(D 1047) ki sta pritrjena na hladilno telo ter vklopil napajalnik brez njiju in kratek stik je izginil, vendar ni bilo mogoče nastavljati napetosti kar je normalno (ali pač ?) . Nato sem pomeril ta dva tranzistorja in sta izpravna nato sem pomeril še upore ter vse ostale elemente okoli tih dveh tranzistorjev in je bilo vse izpravno. Upornost na izhodnih priključkih usmernika je 1K-OHM (natančno 952 ohmov). Model je M10-SP3005L
Še link napajalnika :
http://anatis.si.cx/eshop/index.php?main_page=product_info&cPath=65_83_96&products_id=1084
Pa pozabil sem napisati zakaj se je pokvaril:delam en električni pastir za zaključni projekt za drugo leto pa imam ignition coil iz avtomobila pa mi je po nesreči preskočila iskra na spajkalnik, ki sem ga imel v stojalu, napajalnik pa je napajal vezje ki kontrolira tuljavo. Spajkalnik in napajalnik pa sta vezana na enak razdelilec in takrat je usmernik crknil.

In še eno vprašanje kako naj sliko pripnem na forum ? Če mi lahko en na kratko razloži .

[Slowfly]

Kot priponko.

[DusanK]

Daj nekaj makro fotk notranjosti, posebno, če je kak čip TL494, UC3845 in podobni pwm kontrolerji.
Lahko je (delno) umrl prav ta čip.
Primer z načrtom switching nastavljivega napajalnika.

[Slowfly]

Dušan, menda je linearni. http://almasafa-iq.com/showroom/tmi/powersupply/powersupply1.htm

[Slowfly]

Hmm, ta tvoj usmernik naj bi šel do 30V in 5A. Kolikšna pa je dejanska napetost na izhodnih sponkah, ko na displeju napiše 50 V?

[DusanK]

Aha, ok hvala, potem zna biti v grobem podoben načrt kot je v tem PDF 0-30V/3A power supply, kjer sta izhodna tranzistorja slučajno tudi D1047.
Kot je že predlagal @Slowfly najprej pomeri z voltmetrom, če je na izhodu dejansko +50V.
Sicer dvomim, navadno so za 30V DC izhodne napetosti uporabljeni transformatorji AC 230/24V~, ampak ok, ne bom pameten in vedeževal vnaprej, če pa nič ne vidim, podatkov in informacij pa premalo.
Če pa je res +50V (potem je notri trafo AC 230/35V~) in je podobno stanje, kot da je izhodni tranzistor prebit, s tem pride celotna napetost iz Graetza na izhod.
Ker pa praviš, da sta po meritvah oba tranzistorja OK, potem ju nenormalno do konca in brez povratne kontrole odpira tisti komparator čip TL081 ali tranzistor prej. Išči v tej smeri.

[jjedat]

Sem pravkar pomeril napetost na izhodnih priključkih in ja usmernik daje dejansko 50V -DC pa čeprav je v kratkem stiku in je zaščita vklopljena . Napetost na velikem gladilnem kondenzatorju je 21V dokler ne vklopim gumb za izhod napetosti (usmernik ga ima v desnem spodnjem kotu, če se kaj vidi iz prejšnje slike),potem pa je napetost na kondenzatorju 50V ,k sreči je kondenzator 63V da ga ne razpihne.

[jjedat]

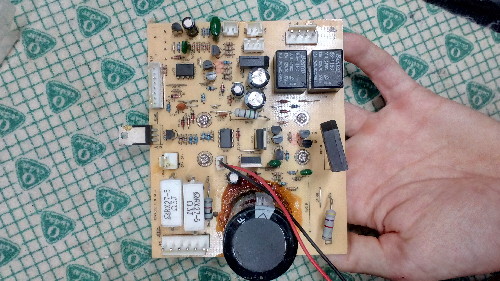

Preveril sem oba čipa ter regulatorja in vse je bilo izpravno ,nato sem preveril še timer NE555P na plošči na kateri so potenciometri in je bil izpraven. Tako da ne vem kaj bi še lahko bilo ? Na hitro sem preveril še vse manjše tranzistorje, ki pa se mi zdijo tudi vsi uredo.

[Slowfly]

Zadeva neverjetno spominja na kak Wellemanov napajalnik. Kitajskih kopij teh napajalcev je kolikor hočeš

[andrejj]

Kaj pa releja?

[Slowfly]

Releja služita za preklop sekundarja transformatorja. Nekje do 15 V je vključena polovica sekundarnega navitja nad to napetostjo pa se vkljči še druga polovica sekundarja. Ker je napajalnik linearni, bi izhodna transistorja brez tega ob nizki izhodni napetosti in visokem toku, kar konkretno zašvicala.

[Slowfly]

@jjedat
Daj pripni še fotografijo ploščice s potenciometri, če se ne bo videlo oznak čipov, napiši še kakšna oznaka je na katerem.

lp

[jjedat]

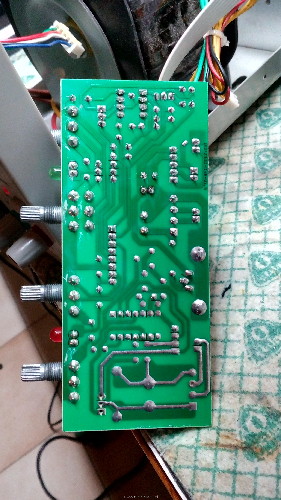

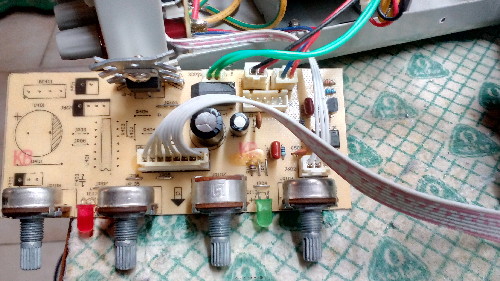

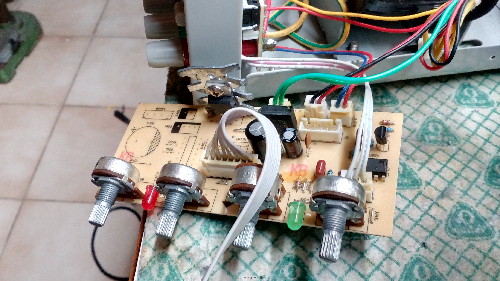

Plošča s potenciometri: na tej plošči sem ugotovil da se preveč greje regulator 7805,ki je privijačen na hladilno telo saj je po 30 sekundah hladilno telo tako vroče, da se ga ne smeš dotakniti, vroč je samo v primeru če imam vklopljen displej, če displej odklopim se ne greje. Na regulatorju sem pomeril napetost na vhodu ki je 12V, ter napetost na izhodu, ki je 5V kar je vredu, pomeril sem vse kondenzatorje na plošči, diodni mostič, ter čip NE555 in je vse izpravno ,nisem pa menjal regulatorja saj se mi zdi ,da je izpraven glede na meritve z multimetrom .
