 Objavljeno: Pon Jan 27, 2014 9:55 am Naslov sporočila: [Solidworks 2014]Kreiranje lunkje za potenciometer |
 |
|
Spostovane dame in gospodje!

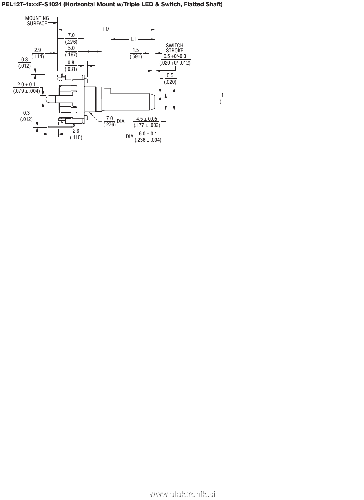

V Solidworks 2014 delam na volume knob-u in na koncu sem naletel na tezavo. Namrec, pripadajoci enkoder za ta volume knob je Bourns enkoder PEL12T-4226F-S1024. V priponki je nacrt enkoderja, vendar kako naj v knobu izdelam "ulitek", da bo enkoder se lepo "vsedel" v gumb? Prvi problem je, ko hocem krog, ki ga posketcham, odrezati v obliki shafta enkoderja, vendar ko potegnem linijo v krogu, konca le-te nikoli ne lezita na krogu! Sem se mogoce napacno lotil zadeve?
Lp,
Marko
| Opis: |
|
| Velikost datoteke: |
72.85 KB |
| Pogledana: |
50 krat |
|
|
|
| Nazaj na vrh |
|
 |
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Pon Jan 27, 2014 10:36 am Naslov sporočila: |
|
|
| Sem prav razumel? v gumb rabiš luknjo v obliki osi enkoderja?
|
|
| Nazaj na vrh |
|
|
KernelPanic
Član
Pridružen-a: Pon 13 Avg 2012 10:29
Prispevkov: 162
Aktiv.: 1.03
Kraj: Ljubljana
|
| Objavljeno: Pon Jan 27, 2014 2:02 pm Naslov sporočila: |
|
|
| besoft je napisal/a: |
| Sem prav razumel? v gumb rabiš luknjo v obliki osi enkoderja? |
Da. Lepo povedano, jaz sem zakompliciral do boga.
|
|
| Nazaj na vrh |
|
|
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Pon Jan 27, 2014 2:46 pm Naslov sporočila: |
|
|
Načinov je več:
- lahko klikeš na površino na kateri hočeš odprtino..na sredi narišeš krog, ga na želeni višini porežeš (črta čež in funkcija trim)..potem extrude cut na določeno globino
- lahko narediš novo ravnino na površino na kateri želiš luknjo in potem postopek enak, odrezan krog in extrude cut v globino
..pa še se najde. Ne vem kako obvladaš SolidWorks.
Upam, da je pomagalo.
|
|
| Nazaj na vrh |
|
|
KernelPanic
Član
Pridružen-a: Pon 13 Avg 2012 10:29
Prispevkov: 162
Aktiv.: 1.03
Kraj: Ljubljana
|
| Objavljeno: Pon Jan 27, 2014 2:55 pm Naslov sporočila: |
|
|
| besoft je napisal/a: |
Načinov je več:
- lahko klikeš na površino na kateri hočeš odprtino..na sredi narišeš krog, ga na želeni višini porežeš (črta čež in funkcija trim)..potem extrude cut na določeno globino
- lahko narediš novo ravnino na površino na kateri želiš luknjo in potem postopek enak, odrezan krog in extrude cut v globino
..pa še se najde. Ne vem kako obvladaš SolidWorks.
Upam, da je pomagalo. |

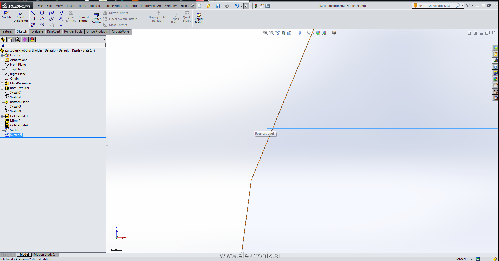

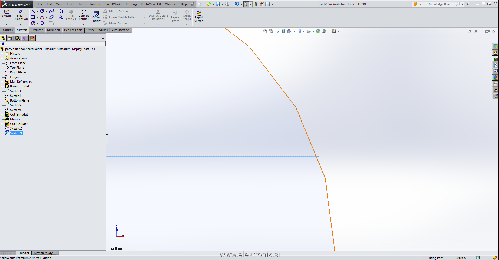

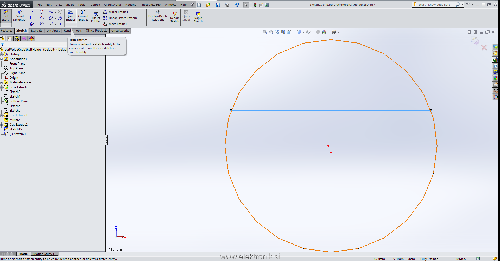

Da, hvala, tocno tako sem poizkusil, ampak ne vem, ali je sledeca situacija napaka v Solidworksu ali kaj: Namrec, ko potegnem crto znotrja kroga, zacetna in koncna tocka nikoli nista na krivulji od kroga, ko pozumiras. Prilagam screenshot!
| Opis: |
|
| Velikost datoteke: |
222.57 KB |
| Pogledana: |
8 krat |
|
| Opis: |
|
| Velikost datoteke: |
209.21 KB |
| Pogledana: |
9 krat |
|
| Opis: |
|
| Velikost datoteke: |
205.66 KB |
| Pogledana: |
9 krat |
|
|
|
| Nazaj na vrh |
|
|
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Pon Jan 27, 2014 2:59 pm Naslov sporočila: |
|
|
| enostavno potegni črto čez...pa z funkcijo trim poreži.
|
|
| Nazaj na vrh |
|
|
webmouse
Član
Pridružen-a: Čet 27 Avg 2009 22:27
Prispevkov: 1059
Aktiv.: 5.49
Kraj: Bloška planota
|
| Objavljeno: Pon Jan 27, 2014 3:52 pm Naslov sporočila: |
|
|
| besoft je napisal/a: |
| enostavno potegni črto čez...pa z funkcijo trim poreži. |

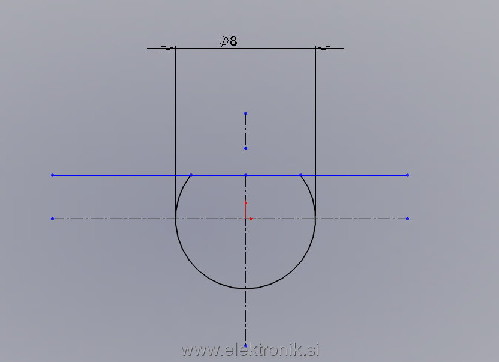

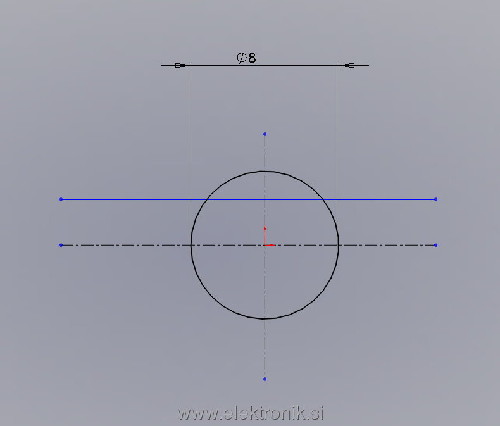

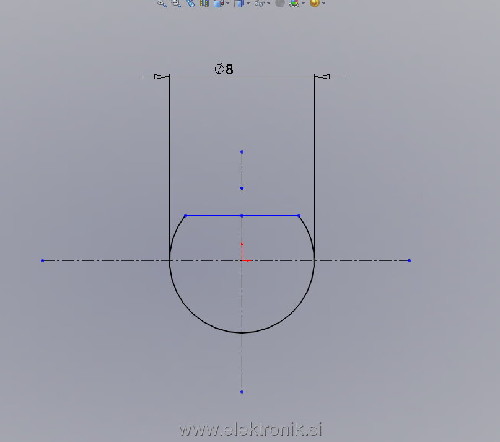

Tako je najenostavneje ---
| Opis: |
|
| Velikost datoteke: |
26 KB |
| Pogledana: |
9 krat |
|
| Opis: |
|
| Velikost datoteke: |
23.76 KB |
| Pogledana: |
4 krat |
|
| Opis: |
|
| Velikost datoteke: |
25.79 KB |
| Pogledana: |
1 krat |
|
| Opis: |
|
Download |
| Ime datoteke: |
Untitled - X2.jpg |
| Velikost datoteke: |
21.54 KB |
| Downloadano: |
1 krat |
_________________
-
"Želja po znanju je v naravi vsakega dobrega človeka." Leonardo Da Vinci |
|
| Nazaj na vrh |
|
|
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.83
Kraj: okolica Lenarta
|
| Objavljeno: Pon Jan 27, 2014 4:42 pm Naslov sporočila: |
|
|
Kje lahko snamem in kupim Solidworks?
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Pon Jan 27, 2014 4:44 pm Naslov sporočila: |
|
|
| ElGrigon je napisal/a: |
| Kje lahko snamem in kupim Solidworks? |
Poglej malo Cubify design 2014...zelo podobno in ceneje za privatno uporabo.
|
|
| Nazaj na vrh |
|
|
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.83
Kraj: okolica Lenarta
|
| Objavljeno: Pon Jan 27, 2014 10:44 pm Naslov sporočila: |
|
|
Bom poskusil trial verzijo.
Od kod pa vam ostalim Solidworks, če je tako drag?
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70621.21
|
| Objavljeno: Tor Jan 28, 2014 2:14 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.83
Kraj: okolica Lenarta
|
| Objavljeno: Tor Jan 28, 2014 2:10 pm Naslov sporočila: |
|
|
Kakšna je sploh cena in kje kupiti?
Na njihovi strani sem moral izpolniti obrazec, ampak ponudbe nisem nikoli prejel.
Kakšna je praktična izkušnja med Solid in Cubify, kdor je že uporabljal?
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Tor Jan 28, 2014 3:40 pm Naslov sporočila: |
|
|
Sem uporabljal oba..pa ni nobene razlike v uporabi. Malce so mogoče pomešane ikonice. Cubify design sicer ne odpira datotek SolidWorksa, vsaj moja verzija ne.
Kupil sem pa
tule.
|
|
| Nazaj na vrh |
|
|
KernelPanic
Član
Pridružen-a: Pon 13 Avg 2012 10:29
Prispevkov: 162
Aktiv.: 1.03
Kraj: Ljubljana
|
| Objavljeno: Pet Jan 31, 2014 8:43 am Naslov sporočila: |
|
|
| webmouse je napisal/a: |
| besoft je napisal/a: |
| enostavno potegni črto čez...pa z funkcijo trim poreži. |
Tako je najenostavneje --- |
Ce hocem to narediti, mi Solidworks javi:"Please select an open entity." To se pojavi potem, ko izberem "Edit Sketch", oznacim linijo in na to krog ter na koncu stisnem "Trim" funkcijo.
|
|
| Nazaj na vrh |
|
|
besoft
Član
Pridružen-a: Ned 01 Apr 2012 10:22
Prispevkov: 585
Aktiv.: 3.62
Kraj: Žižki - Prekmurje
|
| Objavljeno: Pet Jan 31, 2014 1:15 pm Naslov sporočila: |
|
|
| Najprej klikni trim..potem izberi kateri črto boš trimal...
|
|
