Doma bom v delavnici namontiral analogni ampermeter od 0-30A z shunt uporom 30A-75mV in me zanima ali imajo ampermetri vsi od 0-75 mV

lp

[lojzek]

Ne.
Lahko so izdelani tudi za 60mV, 100mV,... Tako kot shunti. Ne vem iz glave vseh standardnih vrednosti.

Če kombinacija shunt in instrument nista 100% usklajena, bo instrument lagal. Ampak ni vse nerešljivo, lahko se tudi na novo nariše skala instrumenta.

Točneje težko odgovorim, ker v vprašanju manjka kakšen podatek.

[psevdonim]

poglej v katalog Iskra MIS (ali kako se jim zdaj prav reče), če imajo direktnega za 30A, brez soupora.

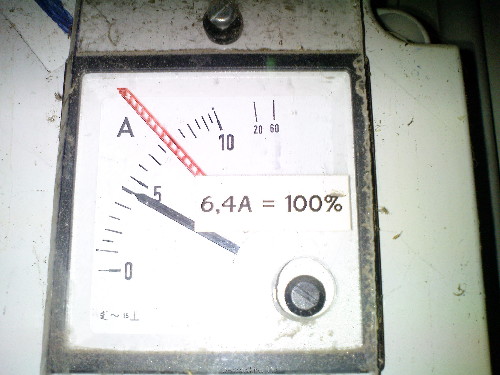

Če pa rabiš do 30A samo zaradi konic (zagonov), je bolje vzeti 15A z dvakratnim preskaliranjem. Jaz za reduktorje za polže uporabljam ampermetre z nazivnim tokom čim bližje nazivnemu motorja + 6-kratno preskaliranje, kot na priloženi sliki. Zaščiten je s pleksi steklom, ker drugače v industriji težko najdeš ampermeter, ki ni razbit.

[Energetik-m]

V Evropi so v glavnem 60mV, v ostalem svetu pa 75mV

[zokc]

Ampermeter bom montiral na omarici za zagon motorja, motor bo pa nekje drugje.... zato bi rabil tak ampermeter iz shuntom... na nekaterih piše kuk so mV, na nekaterih je pa samo recimo 30/5A ni pa nič mV

[psevdonim]

30/5A se priklopi na tokovni transformator, ki ima pri vhodnem toku 30A izhodni tok 5A.
Pri takem ampermetru je polni odklon pri 5A, skalo pa ima takšno, kot je razmerje na tokovniku. Če je tokovnik 30/5, potem 30A. Če je tokovnik 1500/5A, potem 1500A, itd.

[lojzek]

Sedajle se pa že mešajo kumare in jabolka.


xxA/5A (tudi 5A ni nujen podatek, možnost je recimo tudi 1A) je podatek tokovnega transformatorja, ki se uporablja v izmeničnih tokokrogih.

xxA/xxmV je podatek shunta, ki se uporablja v enosmernih tokokrogih.

Medsebojno pravzaprav to ni združljivo in ne zamenljivo.


Torej, ali se govori o kumarah ali jabolkih (enosmerni ali izmenični porabnik- motor) -> zokc mora točneje pojasnit.

[zokc]

motor je izmenični... ampermeter imam pa 30/1A je podatek na njem

[zokc]

se pravi, da morem kupt tokovnik tudi 30/1A če bi bilo pa na ampermetru 30/5A pa tokovnik 30/5A?

za enosmerni tok so pa mv naprimer 30/60mv more biti pa shunt 30/60mv..

mev sem vse te zapiske sam sem pozabil iz šole

Upam, da prou razmišljam, če ne me popravite...

[lojzek]

Ja sedaj pa prav razmišljaš.

[EL 34]

Lojzek,
ali kje piše, da so shunti samo za enosmerni tok? Jaz sem tu prebral drugače.
http://www.google.si/url?sa=t&rct=j&q=&esrc=s&frm=1&source=web&cd=9&cad=rja&ved=0CFoQ_xMwCA&url=http%3A%2F%2Fwww.rc-electronics-usa.com%2Fcurrent-shunt.html&ei=19biUrrhHseHtAbv44CADw&usg=AFQjCNGT_CQKkWAS2C_vRVKcfmhxDjbGkQ
Lp

[lojzek]

To so pa že posebnosti. Saj pravzaprav že ohmov zakon pravi, da se tudi na uporu v izmeničnem tokokrogu pojavi padec napetosti sinusne oblike. Točno take, kot teče tok skozenj. Ampak, ni tako trivialno in poceni meriti nekaj izmeničnega reda velikosti mV. Sploh če se gre za enostavne, "nepomembne" in velikoserijske meritve.
Zato so pa že davno ugotovili da je DC laže meriti s shuntom, AC pa s tokovnikom.
Tudi mov prvi odgovor je bil mišljen kot odgovor začetniku, povsem pravilen in uporaben, brez poseganja v skrajnosti tehnike.

[laura]

[lojzek]

Pa tudi to bi lahko naredil. Hall v jedru- reži. Ampak tega nihče nepočne. Aja, kaj pa Rogowski coil?

[transalp]

Tuljava Rogowskega ni uporabna za DC. Pri tuljavi Rogowskega se je potrebno zavedati, da je izhodni napetostni signal iz tuljave proporcionalen odvodu toka, ki ga merimo s pomočjo tuljave. V splošnem zato oblika izhodnega napetostnega signala tuljave Rogowskega ni enaka obliki časovnega poteka merjenega toka. Kadar je oblika toka povsem sinusna (prisotna je le osnovna komponenta brez višjih harmonskih komponent), imamo opravka le s faznim premikom, osnovna sinusna oblika pa se ohrani. Merilne naprave z vhodi za tuljave Rogowskega vsebujejo integrator (analogni ali numerični).

Pri delu imam kar precej opravka s tokovnimi in napetostnimi merilnimi transformatorji, pa tudi tuljavami Rogowskega in DC merilnimi pretvorniki toka. Na objektih, kjer delam, je lastna raba enosmerna. Narejena je praviloma z 220 V, ponekod tudi s 110 V akumulatorskimi baterijami. Izmenična nujna lastna raba je izvedena iz istih akumulatorskih baterij z razsmerniki.

Meritve DC toka na baterijskih napajanjih so pri nas praviloma izvedene s soupori (shunti). Kadar je potrebno dodati meritev DC toka na obstoječem sistemu, kjer ni dovoljen izklop ali pa je poseg za vstavljanje shunta težaven, uporabimo pretvornik s Hallovo sondo in jedrom, ki se pripne okrog vodnika, zato prekinjanje vodnika ni potrebno. Takšen pretvornik s Hallovo sondo mora biti dodatno napajan.
