ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Čet Feb 06, 2014 10:51 pm Naslov sporočila: Stabilizator |
|
|

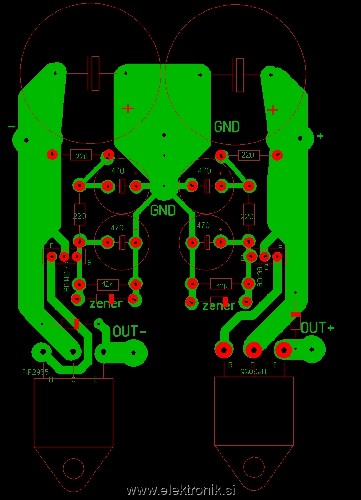

Med svojimi .lay fileti sem našel tale stabilizator. Opisa nimam zraven, sprobal ga nisem, bi mi pa prišel prav, če seveda deluje, pri napajanju avdio ojačevalca.
Kje sem našel shemo, se ne spomnim.
Torej, ali bi to delalo in ali je primerno za ojačevalec z recimo 2 x 100W?
Napetost izhoda verjetno diktirata zener diodi?
Opis: |
|
Velikost datoteke: |
286.3 KB |
Pogledana: |
42 krat |

|
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Pet Feb 07, 2014 4:44 pm Naslov sporočila: |
|
|
Dajte no, prosim, pogledat. Saj v grobem bi moralo delat, samo a so vsi tranzistorji prav obrnjeni, pa a je še kaka napaka kje....
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.56 Kraj: Senovo
|
Objavljeno: Pet Feb 07, 2014 5:37 pm Naslov sporočila: |
|
|
Izhodno napetost določata zenerci ja. Napetost bo približno 1.4 V nižja od napetosti zenerce, zaradi darlington vezave.
Vezava meni zgleda pravilna.
|
|
Nazaj na vrh |
|
 |
ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Pet Feb 07, 2014 5:45 pm Naslov sporočila: |
|
|
A se splača dat tudi na izhod banko kondenzatorjev, ali tam nima smisla?
Kako hiter je tak stabilizator- ali npr. ko bas udari, to utegne spustit skozi večji tok?
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.56 Kraj: Senovo
|
Objavljeno: Pet Feb 07, 2014 6:21 pm Naslov sporočila: |
|
|
Zvok je s svojimi 20 KHz zelo počasen glede na hitrosti tranzistorjev, tako da ne bo problema. Iz istega razloga izhodna kapacitivnost pomoje ni potrebna. Imaš že visoko vhodno kapacitivnost in precej nizko-impedančne linije do izhoda.
|
|
Nazaj na vrh |
|
 |
ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Pet Feb 07, 2014 7:29 pm Naslov sporočila: |
|
|
Hvala
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
Sport Billy Član

Pridružen-a: Ned 19 Sep 2010 19:22 Prispevkov: 97 Aktiv.: 0.54 Kraj: Severni pol na Tralfamadorju
|
Objavljeno: Sob Feb 08, 2014 4:55 pm Naslov sporočila: |
|
|
Ro-bi, ni mi všeč ne shema, ne tiskano vezje, ne izbira elementov.
Poglejma pozitivno vejo, kaj se zgodi, če potrebuješ nekaj A toka na izhodu?
Da se odpre izhodne tranzistor TIP3055, potrebuje tok na bazi. Tok na bazi mu lahko priskrbi edino driver BD139. Da se odpre driver BD139, potrebuje tok na bazi. Kako se ti zdi, je to vzor hitrosti?
Verjetno si iz tega že sam izluščil odgovor, ali potrebuješ izhodne kondenzatorje. Smola, da zna emitorski sledilnik z velimi kondenzatorji na izhodu zveneti obupno.
Če želiš obdržati sedanjo konfiguracijo in pospešiti zadeve, vsaj dodaj upor med emitor driverja in emitor izhodnega tranzistorja, da boš držal driver v odprtem stanju.
Podatkovnica za TIP3055 kaže, da mu pri 4A izhodnega toka ojačanje pade na ~40x, torej mu mora driver BD139 preskrbeti 100mA toka.
Pa toplotna disipacija na Zenerci, če imaš 50V izhodno napetost, si preračunal?
Glej na audio ojačevalnik kot ojačevalnik za AC signal, na regulator kot ojačevalnik za DC signal. Pravila so podobna.
|
|
Nazaj na vrh |
|
 |
ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Sob Feb 08, 2014 7:17 pm Naslov sporočila: |
|
|
Kakšen stabilizator potem predlagaš, za recimo 3-4A po veji in okrog 30V izhoda?
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
Sport Billy Član

Pridružen-a: Ned 19 Sep 2010 19:22 Prispevkov: 97 Aktiv.: 0.54 Kraj: Severni pol na Tralfamadorju
|
Objavljeno: Sob Feb 08, 2014 8:06 pm Naslov sporočila: |
|
|
Ne, ne, dizajniral boš sam. Ker vem, da znaš za AC (sem slišal pri Mirotu), boš malo razmigal sive celice in spravil skupaj še za DC
Jaz bi začel TUKAJ
|
|
Nazaj na vrh |
|
 |
ro-bi Član

Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.98
|
Objavljeno: Sob Feb 08, 2014 8:30 pm Naslov sporočila: |
|
|
Na njegovi strani sem že večkrat gledal, ampak razen tistega s 338 regulatorji se mi zdita druga dva podobna mojemu.
Tisto , kar si slišal pri Miru je vse brez reguliranega napajanja in do sedaj sem vse naredil tako. Tokrat pa sem si zaželel , da probam še regulirano napajanje, da vidim, kaj bo prišlo ven. Delam si namreč en ojačevalec, da spet malo zalavfam, iz čipov LM3886.
In če dizajne napajalnikov primerjam s tem, kar sem ugotovil pri ojačevalcih, se mi kompliciranje ne dopade, ker ima preveč negativnih vplivov na hitrost in vse ostalo.
Hvala za namig
_________________ 3 x 3 = 9 |
|
Nazaj na vrh |
|
 |
laura Član

Pridružen-a: Tor 10 Avg 2010 11:48 Prispevkov: 1954 Aktiv.: 10.80 Kraj: Sobota
|
Objavljeno: Sob Feb 08, 2014 9:47 pm Naslov sporočila: |
|
|
Ta shema je čisto v redu.Za izhod 30V uporabi ZD 33V/2W in vhodno napetost 40V.
_________________ Dela kot švicarska ura-samo pokvarjena |
|
Nazaj na vrh |
|
 |
|
|
