Pozdravljeni,
v službi imamo na stebernem rezkalnem stroju vgrajen Iskrin merilni sistem NP30 z tremi merilnimi letvami. Eno merjenje je prenehalo delovati, ko sem na krmilniku med sabo zamenjal dve letvi, je bila težava na drugem prikazu. To mi kaže na to, da je v okvari letev in ne krmilnik. Napaka se kaže tako, da na zadnji decimalki prikaza vrednost skače med 0 in 5, ko os premikaš, drugače pa miruje.
Mi lahko kdo kaj napiše o principu zajemanja razdalje pri teh letvah, ali gre za optiko, ali kaj drugega in ali lahko kaj preverim, očistim....
Informacije dobrodošle.

[promehanik]

Merilne letve so optične. Mi smo tudi že imeli probleme, pa smo jih poslali v Iskra Tela in so jih baje samo očistili. Kaj več pa ne vem.

lp, prom

[boriskozjan]

pri nas so bili problem konektorji na kablih


lp, boris

[japek]

Pozdravljeni,

letev sem razdrl in očistil. Sedaj deluje, je pa druga težava. Gre za letev Iskra Tela TGM111-05-5-DI-1-0-1020. Letev ima ne delu, kjer elektronika drsi po optičnem delu profilno gumiasto tesnilo na vsaki strani. To tesnilo se je strgalo in stlačilo pod optični del. Zaradi tega zadeva ni delovala, pa še stekleno površino je umazalo. Očistil sem lahko, le to gumo sem moral ostraniti, tako sedaj ni več tega tesnenja.
Bi se dalo ta gumi profil kje nabaviti, oziroma obstaja kak servis za te zadeve? Najraje bi seveda popravil sam, kajti z pošiljanjem na nek servis bomo kar nekaj časa brez tega.

[aly]

Včasih smo imeli te gume na kilometre v skladišču. Sedaj pa ne vem več, če jo je še kaj. Biznis z izdelavo optičnih letev smo predali temu: Miro Panič - Panoptik: http://www.panoptik.si/

Glede na opisane simptome je napaka v električni povezavi. Signali so inkrementalni. Če cifra skače samo med 0 in 5, potem eden od signalov manjka. A ali -A ali B ali -B. Letev je 5-mikronska.
Če želiš, da je letev hitro in dobro poštimana, se najavi pri nas (Lj.) na obisk. Če je težava manjša, bo popravljena v času, ko boš spil eno kafe. Če te zanima -> ZS.

[tiger]

Na rezkalnem stroju imam merilni sistem NP30. X os se med premikanjem osi izgubi in napiše napako Err bAFF (FF sta zrcaljena preko X osi). Probal sem med seboj zamenajati letvi X in Y, vendar je bila še vedno napaka na X osi, kar pomeni, da je napaka na elektroniki za X os. Kaj bi to bilo ?

LP

[aly]

[king25]

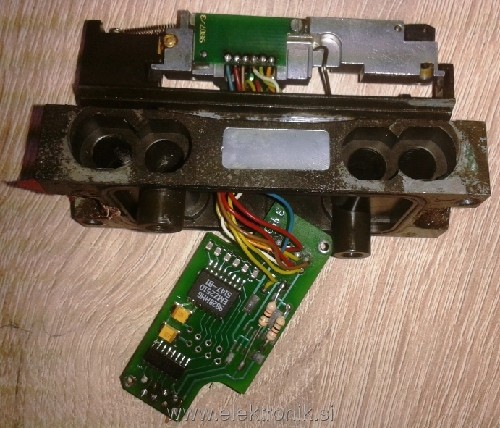

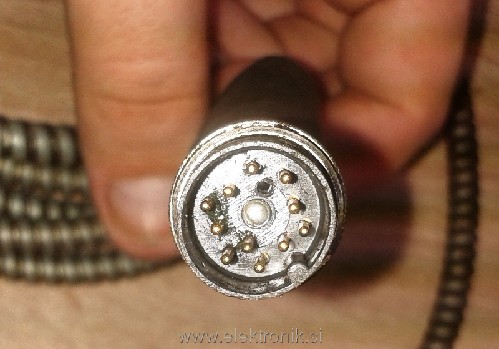

Da ne odpiram nove teme me zanima, če ima kdo razpored pinov za spodnji konektor, ki je na merilni letvi in če jo je mogoče stestirati z inštrumentom če deluje ?

[aly]

Razpored pinov se da dobiti, ni problema.

Letev boš zelo težko stestiral v takem stanju. Mora biti sestavljeno za pravilno funkcijo.

Sestavni deli:
- emiter svetlobe (IR ledica z lečo ali več manjših, v starejših tudi žarnica) - če je IR lahko stestiraš s kamero na telefonu če sveti

- merilno steklo v ohišju
- interferenčno steklo na vozičku (oboje mora biti lepo in čisto, pazi kakšne kemikalije uporabljaš za čiščenje!)

- sprejemne fotodiode, ponavadi jih je 6. 4 v eni liniji, dve v drugi za referenčni impulz

- interpolator (+/- sin, +/- cos, +/- ref vhod iz fotodiod; A, B, Z digitalni izhod)

- RS422 linedriver

Interferenčno steklo in sprejemne fotodiode so na specialnem mehanskem nosilcu na vozičku, da lebdi tik nad merilnim steklom.

[aly]

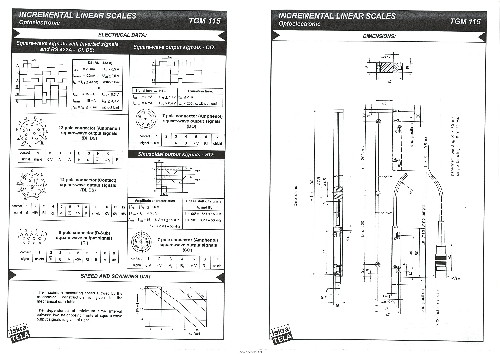

Evo priklope od Iskre. Tvoja letev pa nimam pojma kakšna je.

[king25]

Super, najlepša hvala za to dokumentacijo.

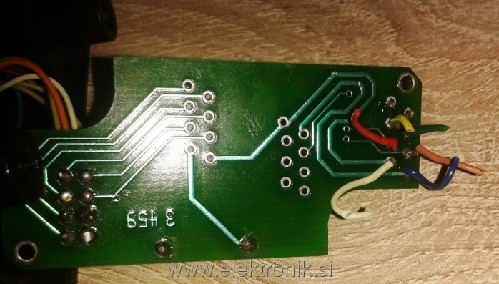

Drugače pa sem stestiral najprej IR ledice kar preko telefona in so svetile, edino kar je problem sta bili dve žici odtrgani na vezju ki prideta iz konektorja pa nevem kam kera paše, čeprav sta samo dve varianti

[aly]

Poglej datasheet linedriverja in pinout konektorja, pa bo vse jasno.
