 Objavljeno: Ned Feb 16, 2014 9:41 am Naslov sporočila: [3Dp] Solid state rele DC 20A (za ogrevano mizo) |
 |
|
Nadgradnja 3D tiskalnika vključuje ogrevano tiskalno mizo, ki se napaja iz dodatnega napajalnika. Za vklop le je bil skonstruiran solid state rele (SSR-DC), ki brez težav preklaplja 20A, z dodatnim hladilnikom na mosfetu pa lahko varno preklapljamo še večje tokove.
Tiskano vezje in večina komponent za SSR-DC je vključenih v kit komplet nadgradnje.
Seznam komponent:
V kit komplet so vključene vse komponente razen SMD uporov, ki jih imate večinoma doma, ostali pa si jih prosim priskrbite sami. Tiskano vezje je zasnovano tako, da se lahko uporabijo 0603, 0805, 1206 uporov, vrednosti lahko tudi nekoliko odstopajo, je podano približno območje.
| Koda: |
Vključene v KIT:
U1 4N26 DIP6 optocoupler
U5 DMG6602SVT SOT95 N+P mosfet
D2 DIOMELF3517N zener diode 12-15V
T1 PSMN1R8-30PL TO220 N mosfet 100A 30V
Conn1, Conn2 Vijačna sponka
Priskrbi vsak sam:
R2 100R(50R-200R) SMD resistor 0805
R3 10k(10k-47k) SMD resistor 0805
R4 480R(300R-680R) SMD resistor 0805
Po želji:
R1,R5 4k7(4k7-6k8) SMD resistor 0805
D1, D3 LED diode 0805
|
Sestavljanje:
Prispajkati je potrebno vse komponente, LED diode in njihovi upori so opcijski. Na debelo je potrebno pospajkati povezave, ki niso zaščitene z masko, da povečamo njihovo prevodnost.
Priklop:
Priklopimo neposredno na napajalnik, uporabimo obstoječe vijake za pritrditev. Dobro privijemo. Na sponko pri opto-ločilniku pripeljemo krmilni signal iz vezja, pazimo na polariteto. Na sponko pri mosfetu priključimo ogrevano mizo, pazimo na polariteto, če so LED diode na ogrevani mizi. Za povezavo uporabimo minimalno 1.5mm^2 kable, priporočljivo 2mm^2.
Priloge:
- shema in razpored elementov, na podlagi katerih se vezje sestavi
- gerber datoteke
| Opis: |

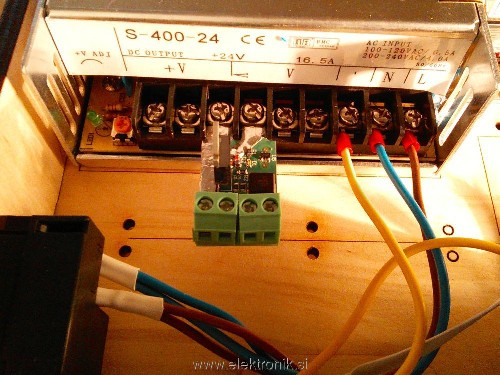

| Priklop neposredno na napajalnik |
|
| Velikost datoteke: |
146.94 KB |
| Pogledana: |
38 krat |
|

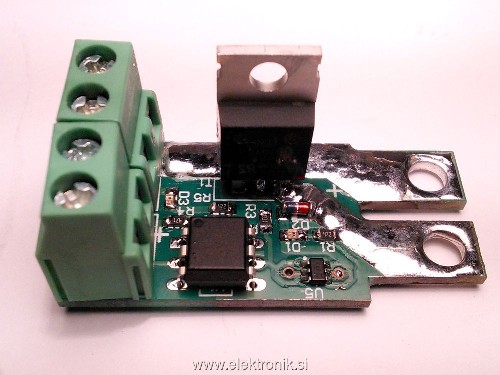

| Opis: |
|
| Velikost datoteke: |
97.79 KB |
| Pogledana: |
113 krat |
|
| Opis: |
|
Download |
| Ime datoteke: |
Drustvo-SSR-DC.zip |
| Velikost datoteke: |
7.6 KB |
| Downloadano: |
70 krat |
| Opis: |
|
Download |
| Ime datoteke: |
SSR-DC.PDF |
| Velikost datoteke: |
160.49 KB |
| Downloadano: |
287 krat |
|
|
| Nazaj na vrh |
|
 |
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70825.94
|
| Objavljeno: Ned Feb 16, 2014 11:04 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Pon Feb 17, 2014 10:29 am Naslov sporočila: |
|
|
Eno vprašanje glede na to nadgradnjo, ker imam ravno elektroniko tiskalnika zunaj in lahko prekinem z olfa nožem povezavo na 24V obstoječega napajalnika, ali MOSFET na elektroniki ne more opravljati te funkcije?
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
Musty
Član
Pridružen-a: Sob 28 Apr 2007 8:54
Prispevkov: 1575
Aktiv.: 7.13
Kraj: Rače
|
| Objavljeno: Pon Feb 17, 2014 11:16 am Naslov sporočila: |
|
|
| Jaka57 je napisal/a: |
| Eno vprašanje glede na to nadgradnjo, ker imam ravno elektroniko tiskalnika zunaj in lahko prekinem z olfa nožem povezavo na 24V obstoječega napajalnika, ali MOSFET na elektroniki ne more opravljati te funkcije? |
MOSFET na elektroniki preklaplja 24V s katerim se krmili ta SSR-DC. Na elektroniko ne moreš povezati dveh različnih napajalnikov, pa tudi 20A ne zmore tisti MOSFET.
|
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Pon Feb 17, 2014 2:33 pm Naslov sporočila: |
|
|
Gor naj bi bili 55A MOSFeti, verjamem pa da jih visoki nivo (5V) ne odpre do konca!
Kakorkoli, bom pa MOSFET zamenjal z LogicLevel (80A), prekinil povezavo z obstoječimi 24V (kot sem napisal), masa (-) je pa skupna. Ali je kakšen drug razlog, da to ne bi šlo?
To bi naredil, ker imam elektroniko zunaj zaradi menjave headerjev za porta F,J in headerjev za servo motor.
Dal bom 90 stopinjske, ker miza enostavno ne gre do dna ne da bi zadela konektorjev, ki so nataknjeni na headerje!
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
Musty
Član
Pridružen-a: Sob 28 Apr 2007 8:54
Prispevkov: 1575
Aktiv.: 7.13
Kraj: Rače
|
| Objavljeno: Pon Feb 17, 2014 3:03 pm Naslov sporočila: |
|
|
| Jaka57 je napisal/a: |
Gor naj bi bili 55A MOSFeti, verjamem pa da jih visoki nivo (5V) ne odpre do konca!
Kakorkoli, bom pa MOSFET zamenjal z LogicLevel (80A), prekinil povezavo z obstoječimi 24V (kot sem napisal), masa (-) je pa skupna. Ali je kakšen drug razlog, da to ne bi šlo?
To bi naredil, ker imam elektroniko zunaj zaradi menjave headerjev za porta F,J in headerjev za servo motor.
Dal bom 90 stopinjske, ker miza enostavno ne gre do dna ne da bi zadela konektorjev, ki so nataknjeni na headerje! |
Mislim da ni drugih razlogov.
|
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Pon Feb 17, 2014 5:17 pm Naslov sporočila: |
|
|
| Musty je napisal/a: |
| Mislim da ni drugih razlogov. |
Hm, jaz sem ga pa našel, namreč, 24V ni problem, ker enostavno z Olfa nožem obrežeš okoli pina letvice in je to rešeno, mislim, da je večji problem - , kajti vezi na tiskanini, ki gredo na source FETov mi ne izgleda ravno za 20A (to je na pamet rečeno).
Bi se dalo tudi to rešit z dodatno žico na tiskanini (predlog Mareta), vendar ne mislim več po tiskanini šarat, naj ostane taka kakršna je  , to je en razlog, drugi pa je, če gre kaj narobe z ogrevalno mizo ali samim SSDjem, enostavno dam drugi SSD in je zadeva rešena v 10 minutah.
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
ssdzkrez
Član
Pridružen-a: Sre 12 Jan 2011 15:13
Prispevkov: 401
Aktiv.: 2.28
Kraj: Hrastnik
|
|
| Nazaj na vrh |
|
|
Musty
Član
Pridružen-a: Sob 28 Apr 2007 8:54
Prispevkov: 1575
Aktiv.: 7.13
Kraj: Rače
|
| Objavljeno: Sre Mar 26, 2014 12:05 am Naslov sporočila: |
|
|
| 100A je z namenom, kar je manj se lahko pokadi. Mislim, da se najde še kakšna rezerva, piši mi na ZS.
|
|
| Nazaj na vrh |
|
|
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.88
Kraj: okolica Lenarta
|
| Objavljeno: Sre Mar 26, 2014 1:09 am Naslov sporočila: |
|
|
Glede na reportaže bi bilo primerno kakšno hladilno rebro.
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Sre Mar 26, 2014 8:51 am Naslov sporočila: |
|
|
Niso samo amperi pomembni!
PSMN1R8-30PL ima pri Vgs 10V Rds samo 1.8m  , kar mislim, da je bolj pomembno kot pa Idsmax.
| ElGrigon je napisal/a: |
| Glede na reportaže bi bilo primerno kakšno hladilno rebro. |
Ne vem sicer, katere reportaže misliš, vendar pri 20A stalnega toka (ne PWM) na njem ostaja 0.72W, pri naši mizi, pa je začetni tok (stalni) 18.4A @24V in s segrevanjem pade takoj pod 18A, torej, hladilno telo da ali ne?
Sicer ne škodi (za vsak slučaj ima še fajmošter kuharico, pravijo  ), vendar, ko sem svojega tipal, hladilno telo ni potrebno.
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
rafaellsi
Član
Pridružen-a: Ned 11 Sep 2011 18:54
Prispevkov: 479
Aktiv.: 2.86
Kraj: Radovljica
|
| Objavljeno: Sre Mar 26, 2014 10:58 pm Naslov sporočila: |
|
|
| Zener dioda naj bi bila sestavni del kompleta, ali se motim. Nikakor je ne uspem najti v vrečki. Iz oznake me tudi ni uspelo ugotoviti kakšna naj bi bila (ali je pomembna moč, .... 12V?) ...
|
|
| Nazaj na vrh |
|
|
Musty
Član
Pridružen-a: Sob 28 Apr 2007 8:54
Prispevkov: 1575
Aktiv.: 7.13
Kraj: Rače
|
| Objavljeno: Sre Mar 26, 2014 11:11 pm Naslov sporočila: |
|
|
| Zener dioda je del kompleta. 12-15V, 0.5W je kar prava. Piši na ZS če ti jo pošljem, saj zgleda da sem jo pozabil.
|
|
| Nazaj na vrh |
|
|
ID
Član
Pridružen-a: Pet 17 Jun 2005 18:17
Prispevkov: 865
Aktiv.: 3.65
Kraj: Ljubljana-Podpeč
|
| Objavljeno: Pet Avg 29, 2014 12:02 pm Naslov sporočila: |
|
|
A je še kakšna ploščica ali pa komplet tega na razpolago?
Počasi si sestavljam svoj 3d printer in nabiram kar mi še manjka
|
|
| Nazaj na vrh |
|
|
Carko
Član
Pridružen-a: Pet 15 Apr 2011 1:40
Prispevkov: 451
Aktiv.: 2.61
Kraj: KP
|
| Objavljeno: Pon Sep 22, 2014 11:49 pm Naslov sporočila: |
|
|
Hm, ravnokar se mi je med delovanjem očitno ta rele tako segrel, da se je mosfet odlotal in odpadel na tla.
Ima kdo idejo, kakšen bi lahko bil vzrok za to?
|
|
