Moeller dvoročni vklop
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Avtomatizacija v industriji
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Pon Feb 24, 2014 4:15 pm    Naslov sporočila:  Moeller dvoročni vklop Odgovori s citatom

Zdravo.

Imam ta varnostni rele in bi rad zvezal dvoročni vklop.

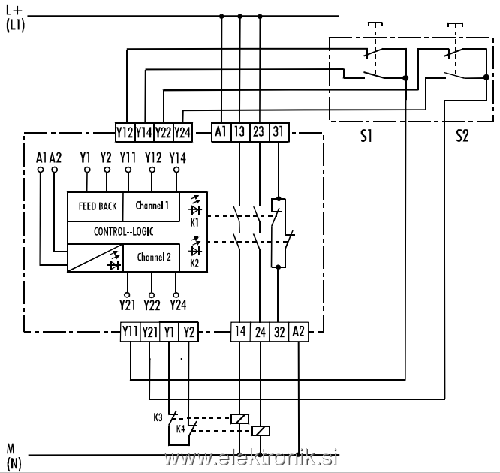

Vezal sem po shemi v priponki, edina razlika je, da sem vezal 32 na Y1 in Y2, ker ne krmilim relejev.

Power led mi gori, ko stisnem stikalo S2, se prižge led K1, stikalo S1 pa ne reagira.
Že to mi je čudno, ker S2 prižge led K1 in ne K2?

Ima kdo kakšno idejo, kaj bi bilo lahko narobe. Vezavo sem preveril že večkrat, tudi stikala NC in NO, celo varnosti rele sem že zamenjal z identičnim, pa so simptomi enaki.



 Opis:
 Velikost datoteke:  62.1 KB
 Pogledana:  6 krat




Moeller.pdf
 Opis:

Download
 Ime datoteke:  Moeller.pdf
 Velikost datoteke:  612.92 KB
 Downloadano:  10 krat


_________________
Lp,
Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MadMax
Član
Član



Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 20.03

PrispevekObjavljeno: Pon Feb 24, 2014 4:32 pm    Naslov sporočila:   Odgovori s citatom

Kakih relejev ne krmiliš?
Upam da ne misliš, da bo delalo brez K3 in K4 na Y1, Y2, 14, 24.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
BojanR
Član
Član



Pridružen-a: Tor 08 Apr 2008 9:52
Prispevkov: 693
Aktiv.: 3.31
Kraj: Vnanje Gorice

PrispevekObjavljeno: Pon Feb 24, 2014 5:41 pm    Naslov sporočila:  Re: Moeller dvoročni vklop Odgovori s citatom

matosg je napisal/a:
Vezal sem po shemi v priponki, edina razlika je, da sem vezal 32 na Y1 in Y2, ker ne krmilim relejev.


Ali si vezal Y1 na 31 in Y2 na 32?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Energetik-m
Član
Član



Pridružen-a: Pon 07 Dec 2009 19:16
Prispevkov: 1392
Aktiv.: 7.37
Kraj: Zagorje

PrispevekObjavljeno: Pon Feb 24, 2014 6:00 pm    Naslov sporočila:   Odgovori s citatom

Dvoročni vklop deluje tako, da moraš tipki pritisniti hkrati oziroma z zamikom manjšim od pol sekunde. Si poskusil tudi to?
_________________
lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Pon Feb 24, 2014 6:23 pm    Naslov sporočila:   Odgovori s citatom

MadMax je napisal/a:
Kakih relejev ne krmiliš?
Upam da ne misliš, da bo delalo brez K3 in K4 na Y1, Y2, 14, 24.


Preko 13 in 14 gre tok na Siemens logo vhod za rele, ki ga dodatno programsko krmilim.
Če si prav predstavljam, je K3 in K4 mišljeno samo kontra, ko rele preklopi (stisnjen dvoročni vklop), ni signala, ko pa je izklopljen, pa je signal. Točno to, kar dobim iz 32? To naj bi bil avtomatski reset. Vsaj pri PILZ-ih deluje tako.

BojanR je napisal/a:
matosg je napisal/a:
Vezal sem po shemi v priponki, edina razlika je, da sem vezal 32 na Y1 in Y2, ker ne krmilim relejev.


Ali si vezal Y1 na 31 in Y2 na 32?


Ne. 31 je tako samo stalni +.
Vezal sem iz 32 oba Y1 in Y2.

Energetik-m je napisal/a:
Dvoročni vklop deluje tako, da moraš tipki pritisniti hkrati oziroma z zamikom manjšim od pol sekunde. Si poskusil tudi to?


To vem ja. Do sedaj sem vezal PILZ-ove dvoročne vklope in nisem imel težav.

_________________
Lp,
Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Tor Feb 25, 2014 8:22 am    Naslov sporočila:   Odgovori s citatom

A res nihče ne ve?

Sem mislil, da imam sam težave z razumevanjem sheme, ker sem strojnik, pa vidim, da imate enak problem tudi elektroniki???

Zadeva bi morala biti preprosta. V čem je trik?

Nujno rabim rešitev čim prej, zato prosim za pomoč.
Hvala.

_________________
Lp,
Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
BojanR
Član
Član



Pridružen-a: Tor 08 Apr 2008 9:52
Prispevkov: 693
Aktiv.: 3.31
Kraj: Vnanje Gorice

PrispevekObjavljeno: Tor Feb 25, 2014 8:44 am    Naslov sporočila:   Odgovori s citatom

matosg je napisal/a:

Ne. 31 je tako samo stalni +.
Vezal sem iz 32 oba Y1 in Y2.

Kako veš, da je 31 stalni plus?
Eden od Y1/Y2 je izvor, drugi pa ponor kontrolne napetosti. S tem se preverja delovanje zunanjih relejev. Če si ju vezal skupaj, ti manjka faza delovanja, ko je ta kontakt preklopil in zato zadeva ne dela, oz. dela pravilno, saj je zaznala napako.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Tor Feb 25, 2014 10:24 am    Naslov sporočila:   Odgovori s citatom

Sem se narobe izrazil. 31-32 je samo NC rele. Na 31 sem sam pripeljal +.
Sem pa preveril Y2 ima 24V, Y1 pa 0.
Ce vezem po tvojem predlogu, se ne zgodi nic.
Ce naY2 pripeljem +, takrat en gumb deluje???.
Poizkusil sem vse, kar mi pade na pamet, pa nic.
Logicna vezava bi bila Y2 - 31 - 32 - Y1.

Se kaksen predlog.

_________________
Lp,
Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MadMax
Član
Član



Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 20.03

PrispevekObjavljeno: Tor Feb 25, 2014 11:47 am    Naslov sporočila:   Odgovori s citatom

Dodaj še 2 releja, pa zveži po shemi proizvajalca.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
carli
Član
Član



Pridružen-a: Pon 14 Nov 2011 19:02
Prispevkov: 758
Aktiv.: 4.58
Kraj: Haloze

PrispevekObjavljeno: Tor Feb 25, 2014 12:02 pm    Naslov sporočila:   Odgovori s citatom

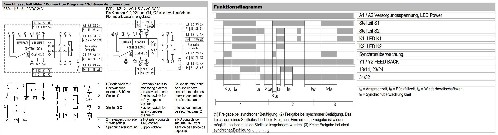

Glede na to da eno stikalo ne reagira si prepričan da je prav povezano? Po shemi in diagramu bi moralo delat tudi Y1-Y2. Sicer so zgleda neke razlike med 24 in 230V izvedbo, pa ne vem katero imaš.


 Opis:
 Velikost datoteke:  313.33 KB
 Pogledana:  18 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Tor Feb 25, 2014 12:21 pm    Naslov sporočila:   Odgovori s citatom

24V izvedbo.
Vezavo sem pregledal ze veckrat, tudi menjal med sabo S1inS2, pa ostane enako.

_________________
Lp,
Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
japek
Član
Član



Pridružen-a: Pon 23 Feb 2004 22:50
Prispevkov: 781
Aktiv.: 3.30
Kraj: Radenci

PrispevekObjavljeno: Tor Feb 25, 2014 1:00 pm    Naslov sporočila:   Odgovori s citatom

Med Y1 in Y2 je priklopljena kontrola zunanjih relejev, K3 in K4, če jih nimaš lahko ti dve sponki samo direktno med sabo povežeš, brez kontaktov. Notranjost modula je tako napravljena z posebnimi namenskimi releji, težava so lahko zunanji dodani, kateri krmilijo neko moč. Zaradi varnosti sta dva, če bi eden zatajil, "zapikal", naprave brez popravila nebi mogel več zagnati. To bi preprečila tista dva mirna kontakta od K3 in K4.
_________________
73 de S55WT, Janko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
igo
Član
Član



Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.02

PrispevekObjavljeno: Tor Feb 25, 2014 1:06 pm    Naslov sporočila:   Odgovori s citatom

matosg je napisal/a:
Sem se narobe izrazil. 31-32 je samo NC rele. Na 31 sem sam pripeljal +.
Sem pa preveril Y2 ima 24V, Y1 pa 0.
Ce vezem po tvojem predlogu, se ne zgodi nic.
Ce naY2 pripeljem +, takrat en gumb deluje???.
Poizkusil sem vse, kar mi pade na pamet, pa nic.
Logicna vezava bi bila Y2 - 31 - 32 - Y1.
Če ne uporabljaš zunanjih relejev K3 in K4, je edina logična vezava Y1 na 31, nato pa iz 32 na Y2.

Ti samo upaj, da ni tvoj stalen (+) na 31 česa uničil, saj 24V iz Y2 ni nujno enakih 24V na A1. Samo upaš lahko, da gre 24,7V na Y2 skozi diodo, ali da sta resnično skupaj povezana. Pri izklopljenem releju pomeri upornost med A1 in Y2 in sporoči rezultat meritve.

Imajo tipke pravilno uporabljene NC in NO kontakte?
Naj nekdo drug preveri vezavo tipk. Napisal si, da si zamenjal S1 in S2, a to pomeni, da si na sponkah releja prestavil 6 žic (imam občutek, da si ti prestavil samo 2). Odklopi vseh 6 žic in jih dosledno priključi še enkrat.

_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
japek
Član
Član



Pridružen-a: Pon 23 Feb 2004 22:50
Prispevkov: 781
Aktiv.: 3.30
Kraj: Radenci

PrispevekObjavljeno: Tor Feb 25, 2014 1:23 pm    Naslov sporočila:   Odgovori s citatom

Matosg, ti kratko skleni Y1 in Y2.


 Opis:
 Velikost datoteke:  125.21 KB
 Pogledana:  5 krat




_________________
73 de S55WT, Janko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
matosg
Član
Član



Pridružen-a: Čet 20 Jun 2013 22:32
Prispevkov: 69
Aktiv.: 0.47
Kraj: Slovenj Gradec

PrispevekObjavljeno: Tor Feb 25, 2014 1:27 pm    Naslov sporočila:   Odgovori s citatom

Upornost je 10Mom
Stikala so veckrat preverjena in zvezana prav. Menjal sem vseh 6 zic.

_________________
Lp,
Matej
Nazaj na vrh
