[KlavdijC]

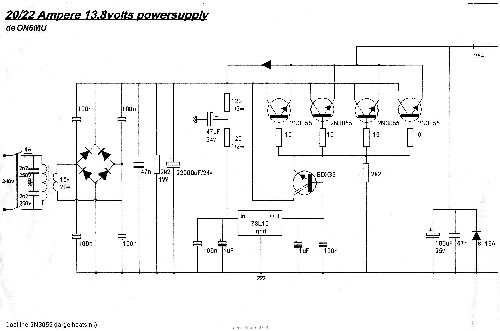

Električna shema za samograditelje.

[lucky77]

Za 20 Amperov se mi zdi bolj malo 2N tranzistorjev. Konstrukcija ni nič posebnega. Si ta usmernik naredil? Kako se obnaša pri kratkem stiku na izhodu, pa pri induktivnih bremenih? Kaj pa stabilizacija napetosti?

[KlavdijC]

Med pospravljanjem sem naletel na shemo na papirju od bogve kje.
Ker je naveden pozivni znak radioamaterja smatram, da pride prav za kako grobo napajanje. Vsebuje minimalno elementov. Bo kot dodatna možnost konstruktorju pri načrtovanju svojega z dostopnimi elementi. Drugače sem jo prilepil gor za kake smernice . Za nadaljno friziranje. .
Verjetno je mišljena za kako napajanje manjših radjiskih postaj. Kjer pri stisnjenem
mikrofonu klecne poraba.
Drugače nič posebnega. Še bomo kaj prilimal gor. Če leži v predalu ni koristi.
Sem pa izdelal podobnega vendar bolj friznenega po načrtu M .Vidmarja iz pre leti objavljenega članka v eni od številki ZRS CQ.

[Jaka57]

Hm, prav zanima me, kako in koliko časa bi tole prenašalo 20A brez emiterskih uporov pri 2N3055!?

[S53DZ]

Hm, bolj 10A kot 20A.

Za samogradnjo močno priporočam tole, izvedbo z darlingtoni ali z MOSFET-i. Oboje deluje odlično.

EDIT:
In še tole: dodana crowbar zaščita! TNX Japek.
http://lea.hamradio.si/~s55wt/Napajalnik%20S53MV.html

[int47]

Če imajo vsi tranzistorji približno enako in ne preveliko ojačanje, bi znalo delovat.
Padec napetosti na baznih uporih je:
-Pri tokovnem ojačanju 20 cca 2,5V.
-Pri tokovnem ojačanju 70 cca 0,9V.

[flomaster]

Jaz sem naredil tole verzijo http://www.reber.si/napajalniki/usmernik_12V_20A/index.htm ima emitorske upore, dela kot je treba, hladi se pa slabo. Naredil sem s podobnim hladilnim rebrom kot na slikah, kupljeno pri MALI, ampak se vseeno pregreva, dodati sem moral ventilator, potem je bilo v redu.

[KlavdijC]

S53DZ. Tako ja. To je napajalnik in točno iz te revije katerega imam izdelanega tudi jaz in sem ga post nazaj omenil.
Vidmarjevi članki so vredni čitanja. Tudi Darkota Volka moram pohvalit.
Če ni avtorsko zaščiteno so članki iz revji ZRS CQ vseh številk dobro učno gradivo..
od A do Ž. Sam jih imam vezane skoraj vse številke . Kratkomalo v njih je znanje.
Bi bilo prav da kdaj obudimo dobrospisane članke iz omenjenih revji kot ZRS, ter jih ponovno prikažemo v novi luči širšemu krogu znanja željnih tehnikov.
Vsi avtorski članki so spisani na podlagi znanja ter iskušenj na kvalitetni strokovni ravni.
Pravzaprav..tako mora biti.
Tudi sam kot sem opisal svetujem MV napajalnik.
Napajlnik od Matjaža Vidmarja je vreden gradnje. Seveda spada napajalnik v
določeni razred napajalnikov. ( Določen namen po napajanju,toku ter uporabe )
Zato je shema temu primirna. Vendar kljub preprostosti daje napajalniku ravno to prednost, da je preprost ter vseeno z minimalnim številom elementov nudi dokaj zanesljivo napajanje. Potreba po zaščiti ter varovanju porabnika pred elektroudarom v primiru okvare samega napajalnika ali kratkimi stiki. Tudi z rezervo se ne varčuje.
Robusten napajalnik za potrebe 12V zadevic
Če rabimo 12 V 10 A ..z gladko črta na osciloskopu ekrana. ( npr UKV radijska postaja po max porabi limita napajalca na daljši čas cc10A na oddaji fone. Ko kazalec ampermetra v zgornjem delu skale veselo poplesuje kot VU meter. Postaja na oddaji je zelo spektrarna v porabi. Odvisno koliko vpijemo v "majk" pri navitem " mic gain")..Seku seku drva na dva metra..duo duo tre fonde skala..še decibelček več na mic gainu.. diomiofondetre kjuerem
Rabimo zanesljivo napajanje v tako smer..
Ne potrebujemo napajalnika "new solid state" zakompliciranega s čipovjem še lokalnega oscilatorja ter superponiranje signala..hi
Do GHz spomina in collins filtre z morje nekih čipov ter kilocvenk denarja za profi compjutercontrol ter gsm obveščanjem profesional labolatory power supply.
Vf polje ko ga požgečka se lahko vezju compyutercontrol napajalnka "zmeša" pa odleti vaš izvrsten ICOM. Ko napajalnik se odpre ..
Ta bo radijsko postajo (nenapisan zakon) sigurno pustil na cedilu ravno takrat
..Ko bo cela vas v hribih odrezana v snegu in žledu.
Vse svoj namen. Torej Vidmarjev napajalnik je namenjen po zanesljivosti.
Zgoraj omenjeni pa za nadaljno dofriziranje. Velja kot predmet razprave.
Avtor zgornje objavleljene 13V 20A /10-12A sheme je verjetno skrčil število elementov na minimum. Na hladilnih rebrih ne šparat.
Vendar je avtor obdržal v prvi shemi bistvo (2N3055 materijal ugodno lahkotno dosegljiv) .
Možnost upoštevanja predlogov ter dopopolnjevanja ker je osnovni koncept.
Saj namenjen je trajni obremenitvi 10 A.. Načrtovan limit je 20A . Torej max za minuto stegne tja do 20A.
Ahja kakšen the best for CB of zetagi kot pravi Vidmar M. v pdf članku ne bi raspravljali..
Tukaj bi spoznali kako lahko celo iz nič spravimo 3A..Bognedaj da kaj odleti na že od toplote crvčajočem 4krat 4 cm aluminiju na zadnji steni lepega ohišja.
30V v najnovejšega dragega ICOMA. Strah in trepet . Ob snegu in žledu.
Ob agregata naj bo še en napajalnik kot dodatna oprema posebno ob bok radjiski postaji .
Lp S50GO Klavdij
