[hanzek1]

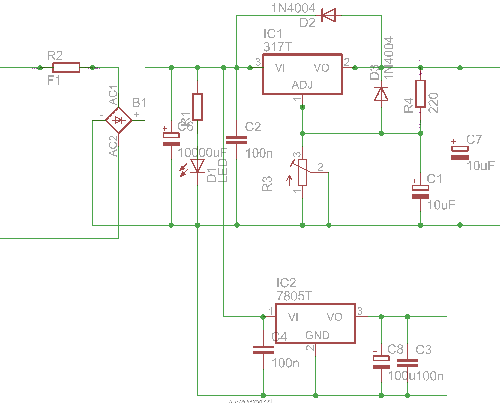

Pred kratkim sem izdelal usmernik z lm 317 v to3 ohišju po spodnji shemi. Težava se je pojavila ob priklopu žarnice (55w/12V) na 4V nastavljen izhod, ker ga je skurilo in je potem od sebe dal 0V. Tudi, če se komu zdi, da je ta žarnica preveč(čeprav ni vlekla več kot 2A toka), bi moral lm 317 zdržati tudi kratek stik. Stvar je mrknila čisto takoj ob priklopu. Prosim vas za pomoč, ker ne bi rad kupoval tretjega lm 317.

[forest70]

Hm, dve možnosti so:
Lahko je vhodna napetost na lm317 previsoka oziroma zelo blizu max dovoljene napetosti in ob priklopu žarnice pride do kakšnih špic.
Druga pa je ta, da je lm317, ki si ga kupil kakšna Kitajska kopija in če se prav spomnem je bilo govora na tem forumu o tem. Pri teh regulatorjih je naj bolje kupiti original ....

[hanzek1]

Ne, vhodna napetost je 19,5V, za hlajenje je več kot poskrbljeno. Tudi kitajska kopija dvomim, da je, ker je proizvajalec nsc(sklepam National Semiconductor). Bojim se, da je problem induktivnost (tudi žarnica jo ima, vendar majhno). Ko pride do induktivne špice in dioda D2 prebije je lahko na vhodu več kot 40V. Lahko pa je vzrok tudi iskrenje. Menda je rešitev tega problema zalotanje diode na puše (anoda na minus)

[kastaneda]

Izmeri upornost hladne žarnice, nato pa izračunaj, kakšen tok je potegnila.

[s52o]

LM 317 je namenjen za tokove do 1.5 A !?


Zvone

[hanzek1]

V resnici je deklerirano 2.2, ampak ta tokovna omejitev lahko variitra od 1.5 do 3.4A. Poleg tega ima tokovno zaščito. Ne bi smel kar mrkniti.

[hanzek1]

Aja in upornost žarnice lahko variira odvisno od temp. nitke. 1.5 oma pri hladni in 2.66 (preračunano)pri 12V napajalni napetosti. Poleg tegaje usmernik zdržal kratek stik, ker sem to testiral . Najbrž je večja težava vpliv žarnice kot dokaj močnega in šibko induktivnega bremena. Lahko, da se je obnašala kot induknivno breme, naredila špico, tok je prebil skozi D2 in na vhod je lahko dobil previsoko napetost, pa čeprav za kratek čas

[S53DZ]

LM317 (v TO-220 ohišju)! zdrži maksimalni tok 2,2A pri Tamb = 25 stopinj C. Torej zelo dobro hlajen.
In razliko napetosti 40V. To so absolutni maks podatki, ki jih ne smeš prekoračiti.
Notranja zaščita vezja ni namenjena temu, da bo čip obratoval na teh vrednostih.

[hanzek1]

[oldtimer 65]

Zamenjaj LM317 z LM338 pa bo

[hanzek1]

Lm 338 pri Vin-Vout =10V< zdrži le 1A toka! Lm 317 pa do Vin-Vout=15V zdrži tistih 1.5(2.2)A toka

[protoncek]

Kolega je naredil usmernik z LM350, ki naj bi zdržal 3A, pa ga je tudi že cca 3-4x skuril... Kot kaže zadeve niso namenjene univerzalnim usmernikom...
Jaz ti predlagam da si narediš usmernik tako, kot se to dela - z operacijskim in kakšnim 2N3773 ali TIP142 (seveda dva ali tri paralelno za večji tok).

[VolkD]

[micabauc]

Tapravi LM317 je zdržal čuda. Tele CN kopije pa še z pol ampera obremenitve crknejo. Bi bilo zanimivo vedet kateri element je v resnici to, kar se prodaja.

[S53DZ]

Še vedno pa predlagam tole, kar sem v tej temi:
http://www.elektronik.si/phpBB2/viewtopic.php?p=448013&highlight=#448013
Morda nadgradnja z MOSFET-i.
