Imam tale radio, kateremu zaradi starosti odpoveduje omrežni transformator. Po kar nekaj letih sem se odločil, da bi ga zamenjal in popravil, če še kaj ne dela. Na skali 185/580 (verjetno kratki valovi) sem še ulovil radio Koper, na ostalih dveh pa nič. Je pa tudi transformator začel spuščati dim in sem izklopil, da nebi kaj zažgal.

Iščem pa podatke o transformatorju. Ali jih mogoče kdo ima? Ničkaj me namreč ne mika, da bi šel odvijat in štet ovoje transformatorja.
Sicer na radiomuseum so načrti, pa je potrebno najprej €€, da lahko kaj več vidiš in shraniš (če sploh potem dobiš vse načrte)

Hvala za kakršnekoli načtre o tem radiju.

[mitchW]

Videti je da so načrti res le na radiomuseum-u, verjetno pa na njih ni podatkov o transformatorju. Če ga boš hotel previti, boš verjetno res moral prešteti ovoje. Sicer pa shema ne bi smela biti kaj dosti različna od večine radiov te dobe. Najverjetneje imaš trafo s primarijem z več odcepi (110-240V) in dvema sekundarijema (6,3V za kurjavo ter 2x 260-270V).

Sicer pa a si siguren, da se smodi le zaradi starosti? Ker trafo kar tako ne odpove, skoraj vedno je nekje neka preobremenitev, zaradi katere se trafo začne smoditi. Najbolje je, da trafo premeriš, npr. kakšna je upornost primarja in če je slučajno v delnem stiku s katerem od sekundarjev.
Nato pa poberi ven vse lampe in pomeri mirovni tok trafota, če trafo prebija, bo ta tok velik. Nato še pomeriš izhodne napetosti pri podnožju usmerjevalke, če so prave in vstaviš le usmerjevalko. Lahko tudi, da ti prebija glavni elektrolit. Morda uporabiš kak poceni Wattmeter in spremljaš kaj se dogaja, ko vstavljaš lampe eno za drugo. Kolegu je npr. prebijala kurjava na podnožju ene izmed lamp, vendar tega ni vedel, dokler ni odlotal komplet kurjave s trafota.

Glede na to, da ti radio še nekaj ulovi, bi rekel, da je najverjetneje problem v kurjavi. Lahko se pa tudi motim... Sicer pa, če ni trafo sam po sebi spustil dušo, upaj, da ga nisi sam zakuril s prevečkratnim "dimljenjem".

[Ivor]

Tisto 185-580 so metri, ki ustrezajo srednjem valu. Radio Koper oddaja v slovenščini na 546,5m (549kHz) in v italijanščini na 256,4m (1170kHz).
Vzrok dima iz trafota je najpogosteje slab elektrolit. Naredi tako, kot je predlagal mitchW (standardna procedura). Spremljaj primarni tok transformatorja. Če ta enormno zraste, potem ko vstaviš samo usmerjevalko in se ta segreje, bo treba zamenjati elektrolit. Ponavadi je dvojni. Nova bosta precej manjših dimenzij. Starega lahko samo odklopiš in pustiš na svojem mestu, zaradi videza.

[walter1]

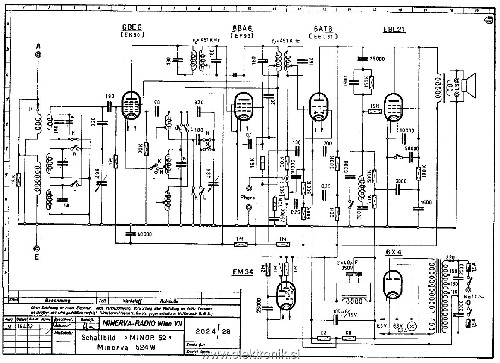

Izvoli

[kose19]

Hvala za načrt in vse nasvete. Elektrolit sem že pred časom zamenjal, sem pa založil original, da bi ga dal nazaj za videz.
Kurjava ima slabih 5V - nepriklopljeno na elektronke. Primarni tok cca 750mA. Na elektrolitih pa 70V. Se bojim, da je res trafo.
Koliko pa mora biti napetost iz usmirjevalke oz. na elektrolitih?
EM34 na katero je direktno priklopljena na pin 5 je po datasheetu na 250V. Bi bila to prava napetost?

[sebastiant]

70 V je premalo, napetost naj bi bila okoli 250V.

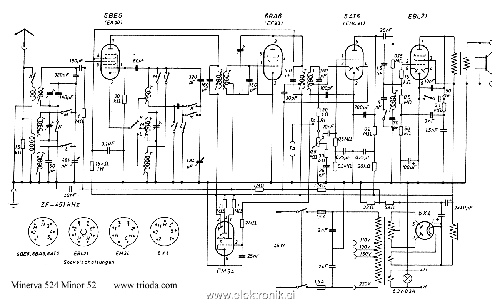

Še en načrt:

[kose19]

Jaz sem pa ta čas urejal zgornji prispevek...

S pravi sem pravilno sklepal. Koliko pa lahko odstopa napetost?

[sebastiant]

Ali si pomeril napetosti na sekundarju transformatorja, seveda brez elektronk?

[kose19]

Sem, ravno tako slabih 5V za gretje in +-51V na drugem sekundarju, glede na sredinski odcep. Poraba pa še zmeraj 750mA. Ostane še kaj drugega kot trafo?

[mitchW]

Odklopi vse sekundarje trafota. Kolega je šele tako ugotovil, da je v stiku kurjava in ne trafo.

Če kljub temu dobiš dimljenje, potem je trafo fuč...

[kose19]

Trafo je definitivno fuč. Sem ga odvil in preštel ovoje. Ker je izolacija med lamelami jedra papirnata, me zanima s kakšnim lakom bi bilo primerno prelakirat lamele, da se mi nebi bilo treba matrat s papirjem kateri je precej uničen.

Po znanih podatkih iz načrta (primar 220V - 1170 ovojev in sekundar gretje 6,3V - 34 ovojev) sem nekako preračunal še ostale vrednosti.

primar 220V - 1170 ovojev, 0,37mm
sekundar 290V - za anodno napetost 1550 + 1550 ovojev (+-10 na pogrešek), 0,15mm
sekundar gretje 6,3V - 34 ovojev, 1mm
sekundar gretje usmirjevalke 4V - 22 ovojev, 0,6mm

Navitja so si sledila v naslednjem vrstnem redu. Najprej primar, sek. anodna napetost, sek. gretje 6,3V in sek. gretje 4V.
Največja uganka mi je padec napetosti na usmirjevalki. Če ciljam na usmerjeno in glajeno anodno napetost 250V, bi bil izračun sledeč. (Usek - padec napetosti na usmerjevalki) * koren iz 2

Sedaj bi pa prosil malo bolj vešče znanja o transformatorjih, da malo pokomentirajo moje ugotovitve.

[sebastiant]

[kose19]

V usmerniku je AZ41, ta pa ima 4V gretje. Zato torej.
Tudi ostale elektronke niso po načrtu. ECH42, EAF42 2x, F41 (je slabo čitljivo in je mogoče R41)
Kako je pa z napetostjo 2x290V? V enem postu je @mitchW omenil 2x 260-270V

Očitno ga je prejšnji mojster dodobra predelal. Bom moral preverit tudi vse elemente. To bo še pestro, če bom hotel original stanje po Sebastianovem načrtu.

[sebastiant]

[kose19]

Točno ta radio iz prve povezave je. Hvala.

Se pravi, da ne bo toliko dela. Edino še ugotovit pravo napetost na sekundarju trafota.
