 Objavljeno: Tor Feb 11, 2014 1:34 pm Naslov sporočila: Popravilo - monitor Dell E173FPf |
 |
|
Zdravo!
Popravljam v naslovu omenjeni monitor. Deluje vse razen "backlight-a".
Vsa napajanja so ok, tranzistorji v inverterju so ok. Menjal sem procesor gmZAN3SL in "inverter controller ic" OZ9RR pa ni sprememb.
"Servise manual" za ta model je
tukaj , vendar za neko drugo šasijo. Shema je podobna moji, razen inverterja. Inverter je narejen podobno kot v datasheet-u čipa OZ9RR na strani 4 s to razliko, da sta pri meni dva ločena VN trafota.
Čip v inverterju ima napajanje, vendar je v "disable" stanju, ker procesor ne odpre tranzistorja Q1 po shemi v datasheet-u.

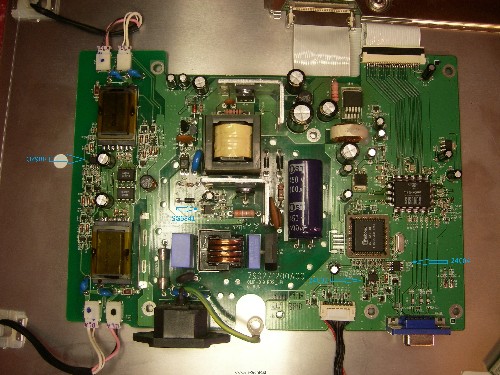

Slika vezja v priponki.
Kakšna ideja, kaj bi lahko bilo?
Hvala in lp,
Matic
| Opis: |
|
| Velikost datoteke: |
2.43 MB |
| Pogledana: |
52 krat |
|
|
|
| Nazaj na vrh |
|
 |
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.30
Kraj: Rogaška Sl.
|
| Objavljeno: Tor Feb 11, 2014 3:32 pm Naslov sporočila: |
|
|
Zdravo
Vidim da ima DELL izdelan PCB iz materiala FR4 ... samsungi pa malo šparajo.
Če ni backlight-a je lahko vzrok tudi v nepopolno delujočem napajalniku.
Lp.
Darko
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Tor Feb 11, 2014 4:40 pm Naslov sporočila: |
|
|
Me je že zafrkaval tisti modri visokonapetostni kondi pri konektorjih žarnic. (Štirje so)
Z ohmmetrom ne boš našel , da je z njim kaj narobe , ker pa je na startu vžiga na njem okrog kilovolt pa zna takrat prebiti in procesor gre v napako.
Poskusi zamenjati če imaš s čim, je namreč narejen za 2-3 KV.
|
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.69
Kraj: Podravje
|
| Objavljeno: Tor Feb 11, 2014 5:14 pm Naslov sporočila: |
|
|
| surla je napisal/a: |
Me je že zafrkaval tisti modri visokonapetostni kondi pri konektorjih žarnic. (Štirje so)
Z ohmmetrom ne boš našel , da je z njim kaj narobe , ker pa je na startu vžiga na njem okrog kilovolt pa zna takrat prebiti in procesor gre v napako.
Poskusi zamenjati če imaš s čim, je namreč narejen za 2-3 KV. |
+1
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Sre Feb 12, 2014 5:48 pm Naslov sporočila: |
|
|
| Profesor Einstein je napisal/a: |
Če ni backlight-a je lahko vzrok tudi v nepopolno delujočem napajalniku.
|
Jaz bi upal trditi, da je napajalnik ok. Sem napajlno linijo za inverter obremenil z žarnicami, da je teklo slab A toka, pa meril z osciloskopom in ni videti nobenih "smeti" v napajnju pa tudi napetost se ne sesede pod obremenitvijo.
| surla je napisal/a: |
Me je že zafrkaval tisti modri visokonapetostni kondi pri konektorjih žarnic. (Štirje so)
Poskusi zamenjati če imaš s čim, je namreč narejen za 2-3 KV.
|
Danes sem menjal še te kondenzatorje sicer s podobnimi 10pF -> 2x 4,7pF ||, pa ni nič drugače.
Po mojih izkušnjah bi inverter vsaj poizkusil štartati, če bi bili te kondenzatorji in potem izklopil.
Pomeril sem še upornosti obeh VN trafotov v inverterju in imata oba identične upornosti. Pa žarnice sem priključil na inverter od nekega drugega monitorja, in normalno svetijo.
|
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Sre Feb 12, 2014 6:02 pm Naslov sporočila: |
|
|
Ja res bi controler vsaj poskusil startati, če bi bili krivi kondenzatorji.
A tebi sploh ne starta ?
Kaj pa signal za vklop luči imaš? To pride iz glavnega procesorja.
A tista dva feta za krmiljenje VN trfotov sta v redu?
|
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Sre Feb 12, 2014 6:28 pm Naslov sporočila: |
|
|
Inverter niti ne mrdne.
Kot že omenjeno v prvem postu iz procesorja ne dobim signala za vklop inverterja. Na 4. strani "data sheet-a" "inverter controller-ja" OZ9RR bi moral procesor vklopiti tranzistor Q1 za vklop inverterja, vendar ga ne.
FET-a sta ok.
|
|
| Nazaj na vrh |
|
|
PPG78
Član
Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2342
Aktiv.: 9.89
Kraj: Gorenjska
|
| Objavljeno: Sre Feb 12, 2014 6:45 pm Naslov sporočila: |
|
|
Kaj pa če ga vklopiš "ročno" brez procesorske plošče?
LP, Peter
|
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Sre Feb 12, 2014 7:11 pm Naslov sporočila: |
|
|
Potem pa premosti 1 in 3 nogico OZ9RR da vidimo če bo palil.
Kaj pa če imaš ta Q1 prebit med gate in source?
|
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Sre Feb 12, 2014 7:54 pm Naslov sporočila: |
|
|
Sem poizkusil brikari pin 1 na maso, pa je enaka zgodba.
FET je ok.
|
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Sre Feb 12, 2014 8:05 pm Naslov sporočila: |
|
|
| Kaj pa tisti signal za "dimming" ali brightness , koliko voltov imaš tam?
|
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Sre Feb 12, 2014 8:26 pm Naslov sporočila: |
|
|
| 1,9V
|
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Sre Feb 12, 2014 9:48 pm Naslov sporočila: |
|
|
OK ti praviš, da na gate Q1 ne dobiš nobene napetosti.
Če pa namesto Q1 potegneš pin 1 čipa na maso pa tudi ne gorijo lampe.
Iz tega bi sklepal, da sta dve napaki naenkrat: procesor ne da signala kontrolerju žarnic in pa tudi če bi ga dal žarnice ne bi gorele , ker si to sprobal ročno.
Mhm tu je nekaj čudnega......
|
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.30
Kraj: Rogaška Sl.
|
| Objavljeno: Sre Feb 12, 2014 10:13 pm Naslov sporočila: |
|
|
Zdravo
Meni že vhodni kondenzator "OST" deluje neoriginalno .... ali res deluje swičer pravilno ?
Sem že imel problem da je swičer navidezno deloval ampak preko tipke pa ni reagiral.
S sheme na strani 23 vidim da je uporabljen IC SG6841 za regulacijo... ste zamenjali tudi kondenzator 22uF za napajanje tega IC-ja ?
***********************
EDIT: pri philipsu sem imel zanimivo zgodbo... podobna zgradba napajalnika z IC-jem -- ko sem obremenil napajalnik z zunanjim bremenom je deloval, preko tipke pa ni hotel startati ....
Rešitev: na +5V linijo sem prispajkal upor (dodal majhno porabo) in je začel delovati preko tipke.
Lp.
| Opis: |
|
Download |
| Ime datoteke: |
DELL E173FP - Service Manual.pdf |
| Velikost datoteke: |
1.08 MB |
| Downloadano: |
10 krat |
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Pet Feb 14, 2014 11:34 am Naslov sporočila: |
|
|
| surla je napisal/a: |
OK ti praviš, da na gate Q1 ne dobiš nobene napetosti.
Če pa namesto Q1 potegneš pin 1 čipa na maso pa tudi ne gorijo lampe.
Iz tega bi sklepal, da sta dve napaki naenkrat: procesor ne da signala kontrolerju žarnic in pa tudi če bi ga dal žarnice ne bi gorele , ker si to sprobal ročno.
Mhm tu je nekaj čudnega...... |
Ja, to se tudi meni zdi čudno.
| Profesor Einstein je napisal/a: |
Meni že vhodni kondenzator "OST" deluje neoriginalno .... ali res deluje swičer pravilno ?
Sem že imel problem da je swičer navidezno deloval ampak preko tipke pa ni reagiral.
S sheme na strani 23 vidim da je uporabljen IC SG6841 za regulacijo... ste zamenjali tudi kondenzator 22uF za napajanje tega IC-ja ? |
Vse je originalno. Monitorja ni pred mano še nihče popravljal, vsaj videi ni, da bi ga. Mrežni elko je zagotovo originalni, ker so tudi ostali elkoti firme "OST", in ni bilo še nič ročno spajkano.
Tukaj iz napajlnika pride samo 12V (ki tudi napaja inverter) ta napetost pa je potem preko "buck" pretvornika zmanjšana na 5V in nato še preko linearnega stabilizatorja na 3,3V in 1,8V ki napaja logiko.
Tudi na osciloskopu ni nobenih "smeti" v napajnju. Tu je napajalnik vedno vklopljen neglede na to, ali je monitor ugasnjen s tipko ali ne.
Sem pravkar menjal tisti elko na primarju (v tem monitrju je 10uF/50V) in je še vedno enako.
Jaz dam roko v ogenj, da tukaj ni problem v napajalniku.
|
|
