damo

Kolega bi rad meril temperaturo obdelovanca na rotacijski mizi. Miza je v komori z visokim vakuumom, merjene temperature bodo 50-500C, elektronika bo malce v "zaslonu", kjer naj temperatura nebi presegala 200-250C.

Zaradi visoke temperature bi morala biti zadeva kar se da enostavna. Razmišljal sem, da bi vzel PT1000 ter visokotemperaturno verzijo NE555 ter IR diodo, ki bi utripala s frekvenco, proporcionalno temperaturi.

Ker napajanje ne more biti baterijsko, sem razmišljal o 2 tuljavah, ki se "pokrijeta" za kako sekundo za vsak obrat mize (miza se obrača počasi, mislim da cca 10-30 sekund za obrat) in takrat NE555 oživi, IR dioda oddaja frekvenco, sprejemnik pa odčita frekvenco in preračuna. Računam, da bi na sekundarni strani imel zadosti 5V in 5-10mA.

Se je kdo že ukvarjal s prenosom energije preko dveh tuljav, kot npr. pri RFID? Kakšni napotki, praktični primeri?

Kakšna druga ideja?

lp

mucek · Objavljeno: Ned Mar 23, 2014 5:24 pm Naslov sporočila:

Kaj takega?
http://www.ebay.co.uk/itm/MP268-DIY-Tool-Wireless-Power-Supply-Charging-Module-for-Samsung-Galaxy-S4-/400550358552?pt=UK_MobilePhones_MobilePhoneAccessories_MobilePhoneChargers&hash=item5d42a96e18

Lp, g

urosst · Objavljeno: Ned Mar 23, 2014 8:46 pm Naslov sporočila:

jaz ,bi poskušal v tej smeri http://www.directindustry.com/prod/optris/compact-infrared-temperature-sensors-27292-480541.html

preko odprtine. pri pričakovani temparaturi ti bo že stopilo cin,ki ima pri vakumu
drugačno tališče.

damo · Objavljeno: Ned Mar 23, 2014 8:49 pm Naslov sporočila:

Ja, nekaj v tem stilu.... imaš mogoče to nabavljeno, da preplonkam material?

Sicer pa kar se prenosa napajanja tiče:

Oddajnik: 555, H bridge, tuljava
Sprejemnik: dioda, kondenzator, zener dioda

Na linku sem dobil malo občutka, kake morajo biti tuljave - glede na moje skromne zahteve bi po moje lahko bile velikosti 1 eura.

aly · Objavljeno: Ned Mar 23, 2014 9:07 pm Naslov sporočila:

damo · Objavljeno: Ned Mar 23, 2014 9:30 pm Naslov sporočila:

aly · Objavljeno: Ned Mar 23, 2014 10:53 pm Naslov sporočila:

Oh, če imaš na voljo žične povezave preko stene, potem to res ni problem.
Dobro zaščiti in izoliraj vse skupaj. Oziroma, še prej bi predlagal merjenje indukcije na prostih žicah, koliko bo motil nabit ioniziran plin.

M.Pecar · Objavljeno: Čet Mar 27, 2014 2:08 pm Naslov sporočila:

Meritve temperature v vakuumu so včasih misija nemogoče, sploh pri premikajočih objektih (vrtenje) in v plazmi. Največkrat se pri mirujočih objektih uporablja termočlen, ki je s specialnimi prirobnicami speljan iz komore ven. Prirobnice imajo prevode iz enakega materiala kot termočlen zaradi kontaktnih napetosti pri spajanju!

Pri objektu, ki se vrti in je zraven še v plazmi me pa prav zanima, kako natančno boste lahko merili z drsniki.

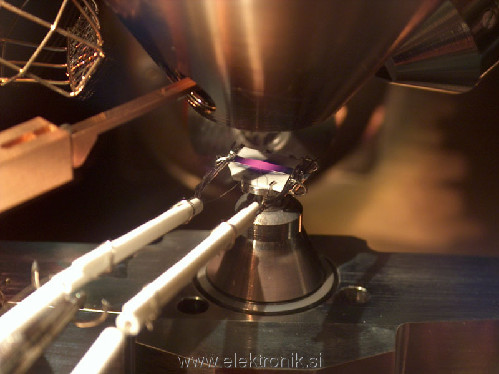

Primer gretja v vakuumu 10E-9 mbar v priponki (vzorec na 800 °C).

damo · Objavljeno: Čet Mar 27, 2014 5:12 pm Naslov sporočila:

Saj zato bi pa uporabil PT1000, ker eventualna kontaktna upornost ne bo vplivala na meritev. Kar se tiče motenj zaradi indukcije, je pa druga pesem....
