Pozdravljeni!

Imam en nenavaden problem.

Namreč imam senzor, ki mi upornost pretvarja v frekvenco. Frekvenca ima razpon od max. 3 kHz do min 0.079Hz. Signal je pravokoten, 24V.

Pred kratkim sem menjal tip mikrokontolerja oz. sem šel iz mikrokontrolerja na PLC. Za vhod sem uporabil hitre števce do 100 kHz.

Problem se dogaja pri nizkih frekvencah oz. visokih upornostih. Recimo pri upornosti 3GΩ znaša frekvenca okorg 1.5Hz.
Stvar dela super, dokler so merilni kabli od senzorja do merjenca hladni. Ko pa temperatura preseže 40°C, začne frekvenca naraščati in naraste na nekje 3.5Hz, kar po meritvi pomeni okrog 1GΩ. Ko se komora ohladi, meritev pride na pravo vrednost.

Torej se mi nekje pojavlja napaka oz. šum, ali pa prebija meritev. Napaka ni linearna in na koncu vedno znese 3.5Hz, ne glede, ali bi morala biti 3Hz, 1Hz ali manj. Nad to vrednostjo je meritev pravilna.

Vse to nebi bilo nič čudno, če na starem mikrokontrolerju stvar nebi delala. Če ga priklopim nazaj, je meritev pravilna. Probal sem že vse živo, od počasnejših števcev, ozemljitev, drugih kablov, nič ne pomaga. Na PLC-ju je napaka, na starem uPC-ju je ni.

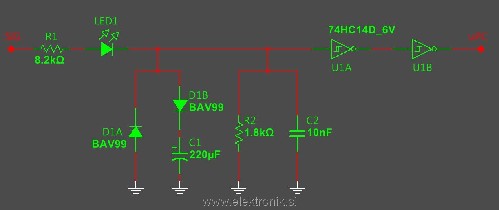

Danes sem vzel en star uPC in prerisal vhodno stopnjo za dig. signale:

(slika v priponki)

Vidim, da najprej zmanjša napetost na 5V in jo preko Schmitt-triggerjev spet predela v dig. signal, katerega potem pošilja v uPC.

Ali bi takšno vezje pomagalo pred mojimi vhodi v PLC? Ker so vhodi 24V bi lahko odstranil Schimtt-a in pustil napetost nad 20V (namesto LED dam recimo 1N4148 ali podobno), ali pa pustim celotno vezje in dodam zadaj še tranzistor...

LP
Gargy

Branez · Objavljeno: Tor Apr 08, 2014 1:33 pm Naslov sporočila:

Si to prečital?

Gargy · Objavljeno: Tor Apr 08, 2014 1:48 pm Naslov sporočila:

Če je letelo na sliko, nisem bil pozoren in sem že popravil. Se opravičujem Wink

LP
Gargy

psevdonim · Objavljeno: Tor Apr 08, 2014 10:03 pm Naslov sporočila:

mogoče pa PLC dela prav in uPC narobe ?
Poglej v tehnične podatke, koliko je minimalni vhodni tok v PLC, da vidi stanje 1 in to primerjaj z minimalnim vhodnim tokom pri uPC.

Gargy · Objavljeno: Čet Apr 10, 2014 9:45 am Naslov sporočila:

psevdonim · Objavljeno: Čet Apr 10, 2014 9:57 am Naslov sporočila:

Gargy · Objavljeno: Čet Apr 10, 2014 10:19 am Naslov sporočila:

Žal ne. Starih uPC-jev ni več, imam samo enega, ki pa ne dela Sad

GUMY · Objavljeno: Pet Apr 18, 2014 12:33 pm Naslov sporočila:

Po moje je problem v meritvi. Pri 3GOhm, je potreben zelo majhen parazitni tok, pa bo vse narobe. Neka razlika je v priklopu, napajanju, masah,..

Gargy · Objavljeno: Pon Apr 28, 2014 8:04 am Naslov sporočila:

Saj nekako sumim, kje bi bil lahko problem v senzorju - ampak zaenkrat senzorja ne morem spreminjat, poleg tega nima smisla, da grem spreminjat manjše napake, ker je v planu izdelat povsem nov senzor...

Da pride do motenj, mi je jasno. Večja neznanka mi je to, zakaj se te motnje poznajo na novem PLC-ju, na strem pa ne. Priklop je popolnoma isti. Nedvomno ima vhodno vezje starega PLC-ja pri vsem skupaj bistveno vlogo, predvsem dioda (LED) in pa kombinacija uporov in kondenzatorja proti masi.

Zaenkrat je probelm rešen softversko in nekako deluje. Bom pa ob prvi priliki probal narediti kopijo vhodnega vezja in sprobal na terenu (sistem je postavljen pris tranki, zato ne morem preizkušat tega v delavnici, poleg tega napake nisem uspel ponoviti v delavnici)...
