[marko-x]

Pozdravljeni,

Na starem kromatorgrafu se je pokvaril monitor. Ker je kromatograf precej v letih monitorja ne morem nadomestiti s klasičnim.

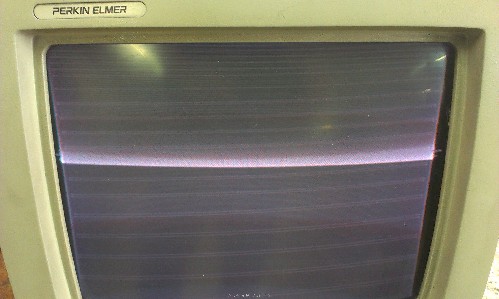

Na sliki monitorja so prečne bele črte. Premeril sem vse tranzistorje in diode, ter elektrolite. Napake nisem našel.

Ima kdo idejo kje naj bi bila napaka.

Lep pozdrav,

Marjan

[lipa]

Glede na sliko je po mojem mnenju napaka v verikalni stopnji.

[laura]

Je tam kak čip TDA1170?

[lucky77]

Tole pa meni bolj zgleda kot prenizka napajalna napetost. Ima monitor svoj napajanik ali dobi mogoče napajanje iz kakšnega adapterja?

Res bi pa lahko kriva tudi vertikalna stopnja, ampak prisotnost povratnih žarkov bolj kaže na neprave napetosti na CRT in ostoali elektroniki ...

[laura]

Se bolj približujem tvoji diagnozi zaradi širine rastra in vidnih povratnih žarkov.
Teh ne bi bilo pri uničeni vertikali.

[marko-x]

Pozdravljeni,

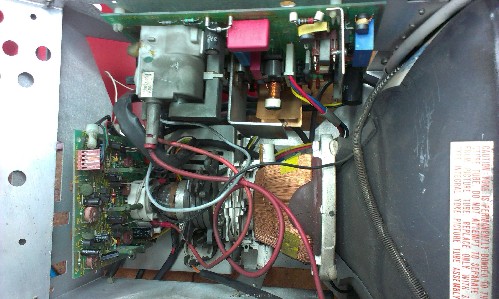

Hmm monitor ima čip TDA1180 in 1170.

Napajalnik je vgrajeni. Napetosti so 12V, 24V in 89V.
Napajalnik je switch. Sklepam da so napetosti ok, sicer pa nimam načrta in je težko predvideti kakšna napetost je prava.

Preveril sem vse kondenzatorje (odstranil, premeril), polprevodnike, upore. Ostaneta le še čipa.
Hmm upam, da nisem kaj spregledal.
Je pa res, da napajalnika nisem preverjal.

L.P.

[laura]

Zapišeš da so napetosti kakršne so na koncu pa da napajalnika nisi preverjal?
Kar se mene tiče je kriv vsaj eden od teh čipov.

[lipa]

Tda1170 imam še eno celo štango novih, ki jih vrjetno nikoli več ne bom rabil. Jutri lahko enega ali dva dobiš v Murski Soboti. Cena je manj kot milijon oz ena kava espreso v gostlni Car ali trgovina Tuš MS
