[Odisej]

Pozdravljeni,

lotil sem se izdelave pretvornika napetosti DC-DC step-up, ki bo imel vhodno napetost 3,0V - 4,2V, na izhodu pa potrebujem kar se da stabilnih 5V.

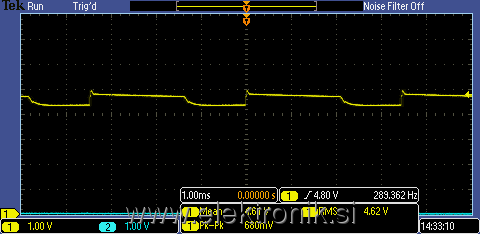

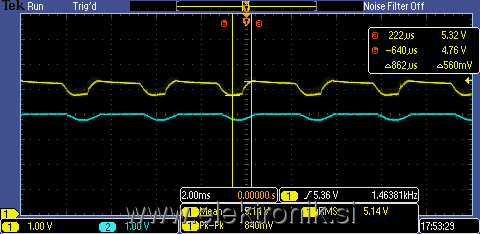

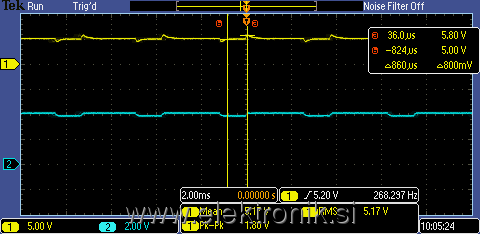

Nakupil sem material, sestavil vezje, najprej pomerim vse z multimetrom, ki suvereno kaže stabilen izhod (znotraj desetinke volta). Po datasheetu bi naj zadevo zmogla 2A toka. Zadeve iz firbca priklopim še na osciloskop, kjer se pokaže kar nekaj nihanja.

Ker prvič delam s switcherji, me zanima, ali je odziv na slikah "normalen" in v nekih razumnih mejah oziroma, kak odziv je pričakovan glede na način delovanja vezja. Če sem kupil "slab" čip, ga raje menjam zdaj, kot po tem ko jih bom imel že 5 v uporabi...

[predzgodba: sem modelar in želim z LiPoly celico napajat elektroniko v modelu, ki deluje na 5V]

Lp
Peter

[int47]

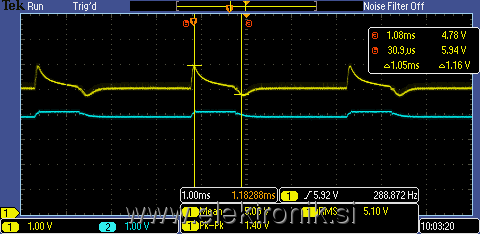

1,16 Vpp AC komponente je precej za napajanje 5V logike.

Nisi napisal napisal podrobnosti o zgradbi in komponentah pretvornika.
Mislim, da je težava prevelik ESR kondenzatorja v izhodnem filtru.

Priporočam ogled tega posnetka.

[mucek]

Switcher bo praktično vedno imel nek ripple, kako velik bo pa je seveda odvisno od marsičesa, najbolj pa od izhodnega kondenzatorja (kaj in kakšnega imaš sedaj???). navadno ni problem v "čipu", ampak v dizajnu vezja. Kako imaš rešen PCB - imaš ustrezno dizajnirane poti, kjer tečejo visoki tokovi in ustrezno ločene tracke za feedback? (dosti tega je opisanega v design guide-ih switcherjev, po mojih izkušnjah imajo najboljše dokumente pri Linearju - žal tudi najdražje čipe )

Ripple je seveda odvisen tudi od toka porabnika (večji tok se navadno odraža v večji ripple voltaži, saj izhodni kondenzator slabše blaži nihanje). Na izhod predlagam en dober (low esr) elektrolit in 100 nF, če pa je možnost pa še kakšen 10-100 uF X7R keramika.

LP, g

[Peter123]

Seveda je izmerjen ripple odvisen tudi od same merilne opreme.
Ni nujno da je izmerjeno tudi dejansko stanje, saj se zelo veliko motenj prenese po zraku.
Uporabiti moraš dobre sonde ali pa kvaliteten koaksialni kabel za osciloskop. Ki ima pravilno priklopljene mase.

Drugače je pa res da največ k ripplu pripomore pravilno oblikovan PCB.

[Odisej]

Poti med elementi so minimalne, širina linije je enaka 0805 "padu". Gornja meritev opravljena s:
- 10uF tantan na vhodu
- 10uF tantal + 100nF na izhodu

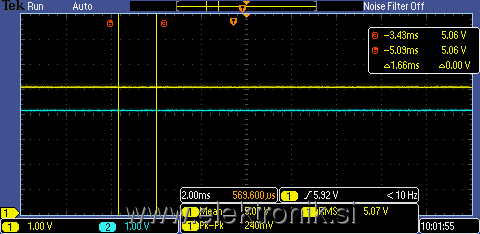

Trenutno nimam pri roki tako velike keramike, sem pa piknil zraven en velik elektrolit (470uF) in je kar nekaj razlike. Bom donaročil predlagane kondenzatorje in ponovim vajo

[mucek]

Kateri čip uporabljaš in na kakšni frekvenci (1,5 kHz se mi zdi za switcher hudo malo)?
Daj nalimaj njegov datasheet in poglej kak hardware design guide, če obstaja ...

Lp, g

[MitjaN]

Kakšno breme imaš priklopljeno za meritev. Ali je možno, da je valovitost posledica bremena (pulzno delovanje, ...).

Fino bi bilo videti bremenski tok

[Odisej]

Uporabljam "realno" breme - obremenjen servo motor... ker seveda se nisem pripravil na neko obširnejše testiranje, bom poiskal kak pameten upor, žarnico, ipd, da vidim kaj se dejansko zgodi pri optimalnem bremenu.

Frekvenca tudi meni ni jasna, v datasheetu piše da bi naj obratoval pri 1,2MHz.

(osciloskop je Tektronix DPO 2012 100MHz)

[MitjaN]

Da ni to slučajno preklopni šum, ki se ti zaradi prenizke vzorčne osciloskopa frekvence preslika. Posnami še eno sliko z bistveno krajšo časovno bazo.

[Odisej]

... in seveda se spet izkaže vrzel med teorijo in prakso. Seveda sem sam naredil napako, ker sem že v štartu meril z "realnim" bremenom. Predpostavka je bila, da je breme primerno kompenzirano. Pa ni

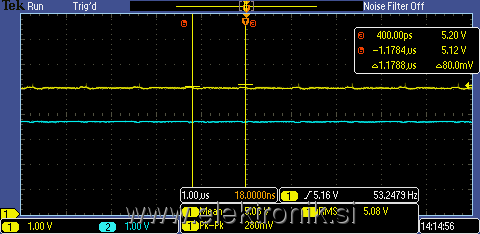

Ker seveda nimam na zalogi majhnih uporov velikih moči, sem se zatekel k kompletu avtomobilskih žarnic. Sicer se jim hecno spreminja upornost, ampak za silo bo vredu. Slika v priponki kaže solidno stabilno napetost pri 400mA toka. Ne vem čemu tak izračun periode, če je med vrhovoma 1,18us je to cca 850khz. Kar je načeloma ok?
