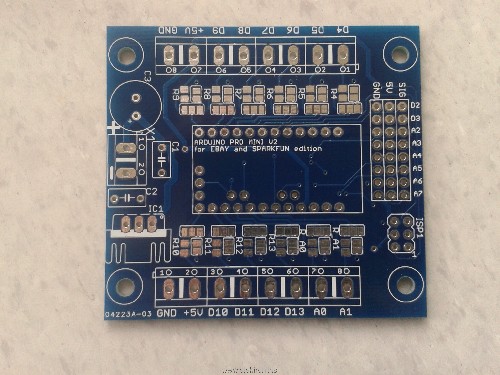

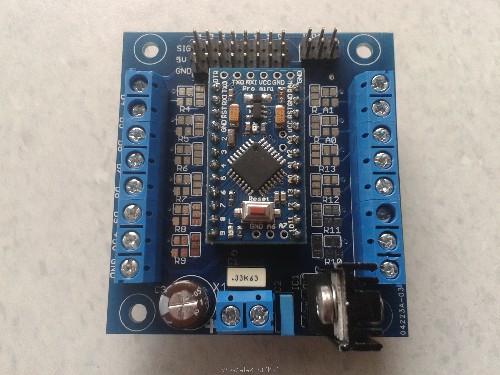

Sestavil vezje za Arduino pro mini.

[SkunkyLee]

Presenečen nad kitajsko robo!

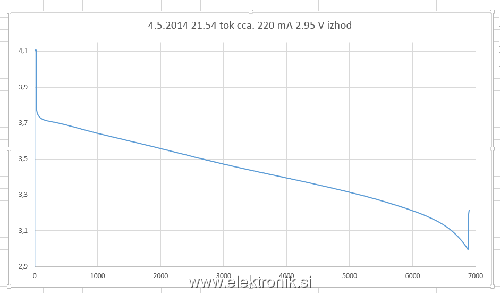

Deklarirana li-ion baterija 600 mAh, pri relativno visokem toku praznenja da od sebe preračunano 421 mAh. Realno bo bremena za 50 mA, tako da zelo nad pričakovanji. Sem si mislil da bom dobre volje že če bo realnih samo 300 mAh.

(x-os je čas v sekundah)

[LEDuser]

S katerim programom pa si tole logiral?

[mi4je]

[SkunkyLee]

[arksi]

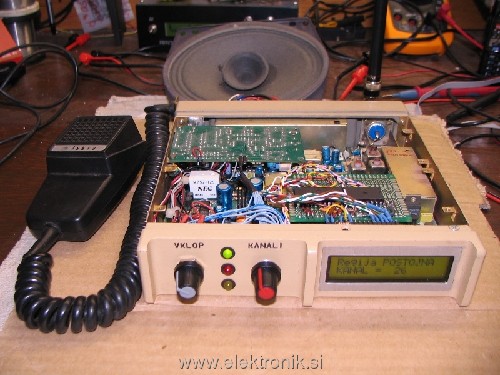

Malo sem se poigral z radijsko postajo Iskra TR40M, ki sem jo predelal iz dvanajstih kanalov na 100 kanalov. Na eeprom sem dodal še atmego32 (ki sem jo prej sprogramiral) za krmiljenje kanalov in izpis na LCD displey, ter za krmiljenje subtonskega vezja. Največ časa mi je vzelo programiranje UV izbrisljivega eproma 27C16, ki nikakor ni hotel početi tistega kar sem mu vpisal. Še večja groza je bila pri brisanju UV eproma , tako da sem kar nekaj primerkov izbrisal za večno (ni se dalo ga več programirat).
Ker mi je UV eprom(16k) naredil preveč sivih las, sem ga zamenjal za električno izbrisljivi eeprom(32k) in ga z "adapterjem" vtaknil v podnožje. Potem sem še odstranil preklopnik za glasnost in ga zamenjal s potenciometrom s stikalom. Zamenjal sem tudi preklopnik za izbiro kanala, katerega sem nadomestil z rotacijskim encoderjem. Ta ima nalogo pomikanje po kanalih gor/dol, ter s pritiskom na encoder shranimo željeni kanal.

Nekaj informacij sem dobil tudi na tej strani http://lea.hamradio.si/~s52pc/tr40/predelava_tr40.htm

[sonyx]

Arksi odlično si tole popedenal. Če imaš voljo in čas bi ti še jaz eno prinesel .

[Matko5]

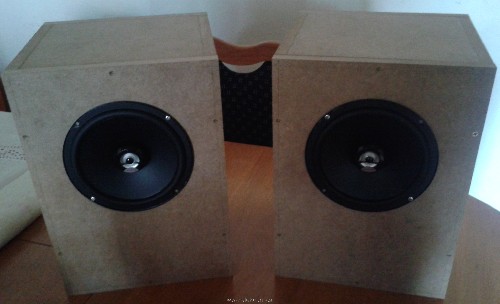

Preostane mi samo še brušenje, kitanje in barvanje.

[lado]

A si pripravljen deliti tvoje znanje ?
Kar nekaj nas je takih ki bi radi tako predelali TR 40
Frekvenčno območje pa je radioamatersko?!

lp

lado

[mravlcax]

[sonyx]

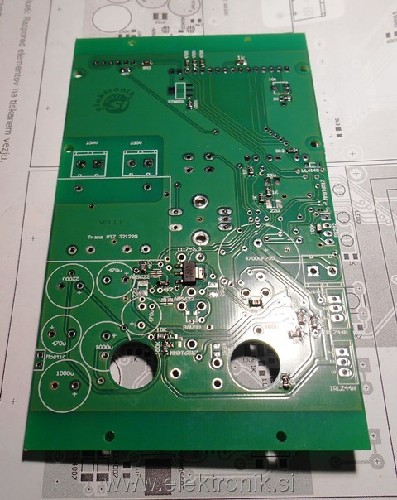

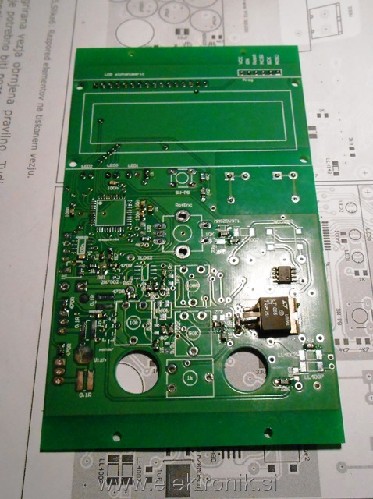

Da še malo jaz pokažem s čim se ukvarjam. Tale ploščica (priročni napajanik Nr.: 11) mi že dolgo leži v predalu in čaka na dokončanje. Po uspešnji gradnji EggBota sem se odločil, da poizkusim uspešno zaključiti še en projekt . Počasa dodajam elemente na ploščico. Sem pa še precej daleč do konca. Trenutno sem prilotal skoraj vse kondenzatorje in upore. Nekaj vrednosti mi še manjka. Bi pa prosil vse, ki ste ta napajalnik že dokončali in če imate kakšne elemente viška in bi mi lahko pomagali jih z veseljem odkupim. Po slikah se vidi kaj vse mi še manjka .

[.]

Brisana vsebina odstranjenega uporabnika.

[arksi]

[SiByte]

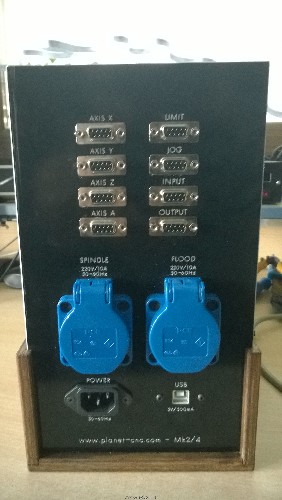

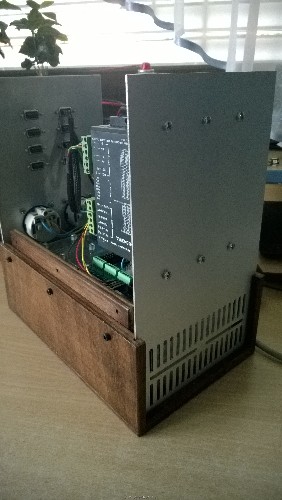

Po petih mesecih na mizi elektronika končno v ohišju

[Gklemen]

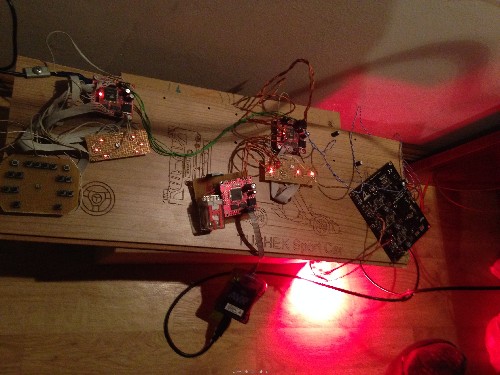

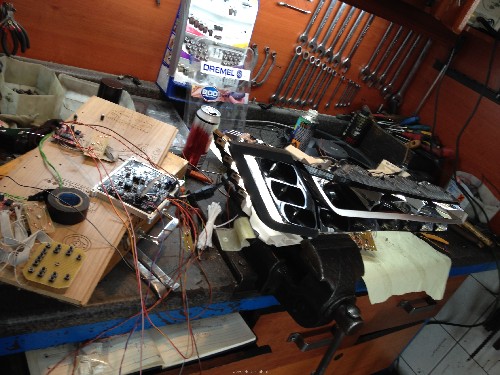

Nadgradil/dopolnil elektroniko na avtu..

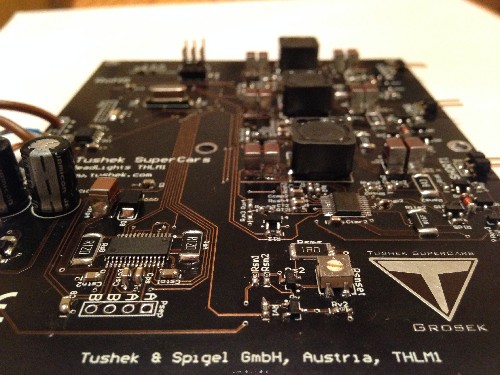

Zadnja nadgraditev - driver za full led luči
Na elektroniki: 3x buck/boost led driver (pozicija, kratka, dolga luč), driver za smernik, merjenje temperature ledic + vklop ventilatorja, driver za koračni motor (nagib luči).. vsa komunikacija je preko can-a (atCan128)
