Živjo.

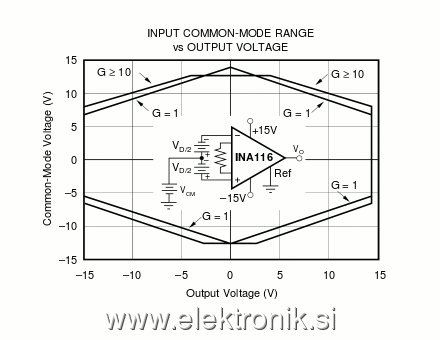

Tale graf sem našel v enem izmed operacijskih ojačevalcev, pa za božjo voljo ne razumem kaj prikazuje. Ali mi prosim lahko nekdo razloži kaj pomenijo narisane linije na grafu? Ojačanje je 1.
Na voljo imam napajalni napetosti +5 VDC ali +12 VDC, ojačati pa želim napetosti v rangu od -2000 do 2000 mV. Za referenco lahko uporabim izhod iz 2.50 referenčnega čipa. Izhod iz ojačevalca bo priklopljen na ADC, ki lahko meri napetosti od 0 do 5V in se hkrati napaja na 5VDC.


Hvala.

[matjazkariz]

Prikazuje omejitve na izhodu Vout v odvisnosti od offseta (Vcm). Bližje kot se offset nahaja pozitivni ali negativni napajalni napetosti, bolj je razpon možnih napetosti na izhodu omejen. Če imaš Vcm -10V (ali +10V), si na izhodu omejen z maksimalnim razponom od -8V do +8V pri G=1. Če greš z offsetom še višje, toliko bolj je izhodni razpon omejen.

[Saran]

Se pravi, da graf velja samo za napajalno napetost +-15V (skupaj 30V)? Kakšen pa je graf za ostale napajalne napetosti npr +-6V (12V)? V datasheetu je ta edini. Zanima me ali je ta ojačevalec primeren za mojo aplikacijo.

Še datasheet: http://www.ti.com.cn/cn/lit/ds/symlink/ina116.pdf
