Lepo pozdravljeni! Potrebujem vašo pomoč pri vezju LED diod

Imam napetost 12V. Na teh 12V pa bi rad vezal 20 ledic. Vezal bi bele ledice, 5mm. Torej 20mA, 3V. Že tukaj imam prvo vprašanje: Zakaj imajo različne barve ledic različno napetost me ravno ne zanima, zanima me zakaj mi npr. pri belih piše 3V~3.2V? Zakaj ta napetost ni konstantna?
Kaj pa vezava? Ali naj vse vežem vzporedno, potem bi po mojih izračuni rabil še upor 27ohm.

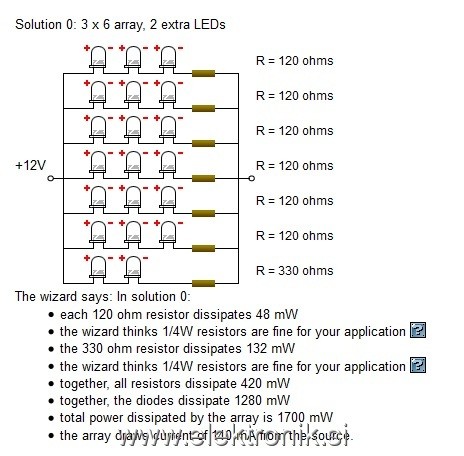

Preden sem objavil tale post sem našel že zelo podobno temo tukaj na forumu, pa bom post vseeno objavil, da se popolnoma prepričam o svojem primeru, in kakšno stvar še povprašam. Našel sem en program , ki ti zriše kako vezati diode. Se s tem strinjate? (slika)
Zanima me ali napišem napetost diode 3V ali 3.1V ali 3.2V...

LP

[SkunkyLee]

Na kratko.

Razlika v padcu napetosti na LED se pojavi zaradi toleranc v proizvodnem procesu.

Za bele LED piši 3,2V, ampak v osnovi pa ne rabiš skrbet in je shema čisto ok. Če bi vse vezal vzporedno ne bi svetile, oz. bi svetile zelo švoh.

[Saran]

Skica zgleda vredu. Jaz sicer v svojih primerih raje vežem čim več ledic zaporedno, da dosežem višjo napetost od 12V, potem pa namesto uporov uporabim buck-boost pretvornik, ki ima funkcijo konstantnega toka.

[Morje]

Hvala obema!

SkunkyLee: Aha ok, to potem ni važno, se pravi, da ne vpliva močno na vezje. Sem napisal 3,2V ok, hvala.

Saran: Aha, ne bom kompliciral, bom ostal kar pri tem vezju. Vseeno hvala.

Zanima me še nekaj o uporih. Kaj je razlika, če piše da so karbonski oz. če so kovinski? Ko sem iskal 120ohm, sem naletel na različne moči. V shemo, mi je kalkulator pri obeh uporih (330ohm, 120ohm) zračunal da rabim 1/4W. Sam pa sem našel tudi 1/2W, 1W, 2W, 4W... kaj je razlika? Lahko kupim katerekoli, le da so 120ohm oz. 330ohm?

LP

[lojzek]

Tisti močnejših moči so predvsem večji in posledično dražji. Na ceno vpliva tudi material (kovina, oglje), ampak v tvojem nezahtevnem primeru to ne igra vloge. Kovinski so kvalitetnejši, imajo konstantnejjše lastnosti v različnih delovnih pogojih.
Drugače pa ta podatek pove, kakšna je lahko največja moč, ki se troši na njem. Moč se izračuna iz zmnožka toka skozenj in napetosti na njem.

V tvojem primeru mora biti ta zmnožek manjši od deklarirane moči upora. Drugače se preveč greje in sčasoma lahko odpove.

[Morje]

lojzek havala ti za odgovor. Če prav razumem, bi lahko kupil tudi 1W? To naj ne bi vplivalo na moje vezje kajne? Važno je da imam več kot 1/4W.
A je bolje da imam točno 1/4W močen upor ali lahko tudi katerega drugega, le da je več kot 1/4W? LP

[6dan8]

Saj ti nihče ne brani, da kupiš upore moči 1W - če so upornosti prave, ni bojazni, da ne bi delalo. Le imej v mislih, kar je lojzek napisal (močnejši kot so upori, dražji in večji so).
Poglej, kalkulator ti je izračunal, da se bo upor 120 ohm - po domače povedano - grel z 48mW. Predlagani upori 250mW (1/4W) so torej čisto dovolj dobri (če zadeve ne boš zaprl v miceno škatlico in jo pustil na dobro zakurjeni lončeni peči ).

EDIT: Me pa zanima nekaj drugega. Pišeš, da imaš "...napetost 12V...". Če gre za avtomobilski akumulator, imej v mislih, da je ta napetost pri prižganem motorju lahko tudi 14V ali več.

[Morje]

Aha aha, ok hvala samo to me je zanimalo. Bom kupil 1/4W, ...no, v velikosti se mi ne zdi ravno zelo velika razlika? saj se ne motim?
Imam 12V napetost... adapter iz 220V na 12V, [slovenščina je zame švedska vas] da je konstantna

Še nekaj! Stikalo primereno za 220V, zanima me, če bi tak deloval na mojih 12V? Verjetno ne? Oziroma lučka nebi svetila al kako? To pomeni, da moram kupiti 12V stikalo?
LP

[lojzek]

220V stikalo samo bi sicer delalo, nebi pa svetila lucka. Obicajno imajo 220V stikala notri tllivko, ki sveti pri napetosti >100V.

12V vriante imajo pa ledico. Ledica sveti pa od recimo 2V navzgor. Ima pa predupor, ki ji doloca, kje- pri kateri napetosti dela najbolje. Tako da tudi 12V ledice ni dobro priklopit na previsioko napetost. Bo crknila. Pri manjsi napetosti pa mogoce sveti manj, ali pa sploh ne, odvisno od tega, koliko prenizka je napetost.

Podobno, kot je pri uporabi 12 ali pa 220V zarnice pri napacni napetosti.

[Morje]

Hvala za odgovor.
Se mi je zdelo, da lučka ne bi delovala, brez delovanja lučke pa nima smisla kupovat. Sem se odločil za 12V stikalo brez lučke.

LP

[jani18]

Pri velikosti je velika razlika, navaden 1/4W upor je majhen
dolg približno 5mm in fi 2-3mm, 1W upor pa je velik
približno 10x10mm in dolžine 20mm.
1/4W upor je tak mali valjšek, 1W upor pa je kar velik kvader.

Malo za občutek o velikosti uporov različnih moči.

[Morje]

Aja, po tem pa kar je razlika, sem si predstavljal da je manj. Najlepša hvala za obrazložitev. LP

[klemen88]

[jriznar]

zanima me kaj mislite o tej vezavi led diode na 230v
ali upor 39k 1w ustreza ali se greje...
