Razglas iskra tip EO2821


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Nostalgija - splošno
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
yu2myg
Član
Član



Pridružen-a: Ned 01 Avg 2010 13:49
Prispevkov: 109
Aktiv.: 0.89
Kraj: Gardinovci-Vojvodina-KN05BE

PrispevekObjavljeno: Ned Jul 20, 2014 2:40 pm    Naslov sporočila:  Razglas iskra tip EO2821 Odgovori s citatom

Potrebna šema ili servisni manuel za dotični razglas.
_________________
tube technique is the law
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 526
Aktiv.: 3.28
Kraj: Cerkno

PrispevekObjavljeno: Pon Jul 21, 2014 5:12 pm    Naslov sporočila:   Odgovori s citatom

Imam kompletno dokumentacijo za napravo EO 0710.

v tem sklopu je shema za :- predojačevalnik EO 1204
- kontrolni ojačevalnik EO 3303
- radioaparat ER 3104
- gramofon ER 1308
- magnetofon ER 2509
in ojačevalnik moči EO 2404 30W 100V linija

ojačevalnik ima v končni stopnji tranzistorje BD 117

Če ti to kaj pomaga , lahko skopiram

LP

_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
yu2myg
Član
Član



Pridružen-a: Ned 01 Avg 2010 13:49
Prispevkov: 109
Aktiv.: 0.89
Kraj: Gardinovci-Vojvodina-KN05BE

PrispevekObjavljeno: Pon Jul 21, 2014 11:45 pm    Naslov sporočila:   Odgovori s citatom

Može da kopiraš dokumentaciju.
Hvala

_________________
tube technique is the law
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 526
Aktiv.: 3.28
Kraj: Cerkno

PrispevekObjavljeno: Tor Jul 22, 2014 8:33 am    Naslov sporočila:   Odgovori s citatom

Ali so dovolj samo sheme posameznih aparatov ali rabiš celotno dokumentacijo. tega je preko 30 strani in je kopija na starem rdečem "ozalit" kopirnem papirju in se slabo vidi. Nimam skenerja pri roki. Bom ob priliki poskušal, če se bo kaj videlo iz teh starih kopij.

Lp

_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
yu2myg
Član
Član



Pridružen-a: Ned 01 Avg 2010 13:49
Prispevkov: 109
Aktiv.: 0.89
Kraj: Gardinovci-Vojvodina-KN05BE

PrispevekObjavljeno: Tor Jul 22, 2014 3:36 pm    Naslov sporočila:   Odgovori s citatom

Samo šeme ako možeš slikaj sa digitalnim fotoaparatom.
_________________
tube technique is the law
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
bancho
Neznanec
Neznanec



Pridružen-a: Čet 24 Jul 2014 16:50
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Čet Jul 24, 2014 4:56 pm    Naslov sporočila:   Odgovori s citatom

ravno sem dobi lepo ohranjen predojačevalec EO 1204... vsaj izgleda tako... Bi lahko mogoče dobil shemo in navodila za uporabo če obstajajo? aja... prosim Smile
najepša hvala!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 526
Aktiv.: 3.28
Kraj: Cerkno

PrispevekObjavljeno: Sob Jul 26, 2014 11:06 am    Naslov sporočila:   Odgovori s citatom

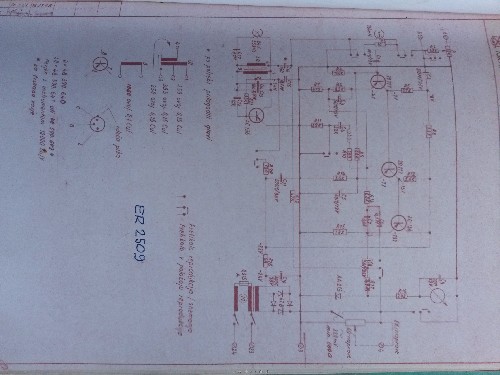

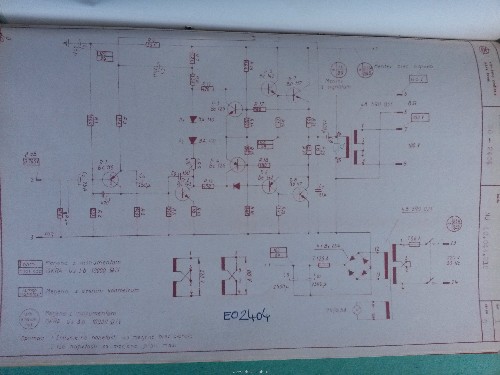

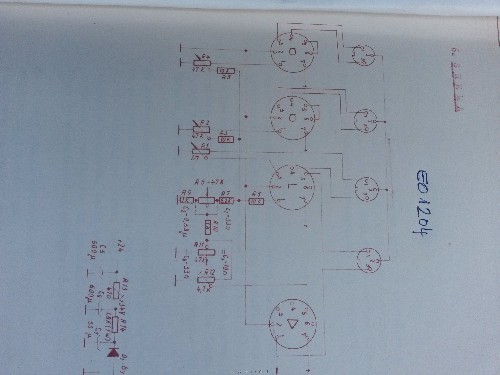

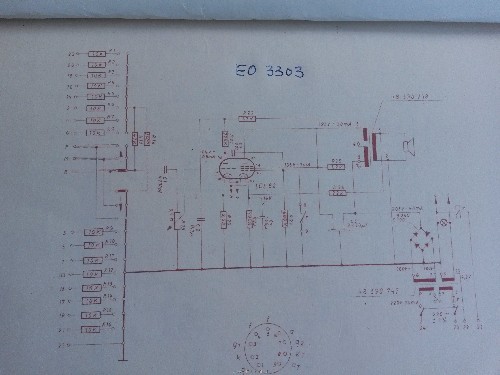

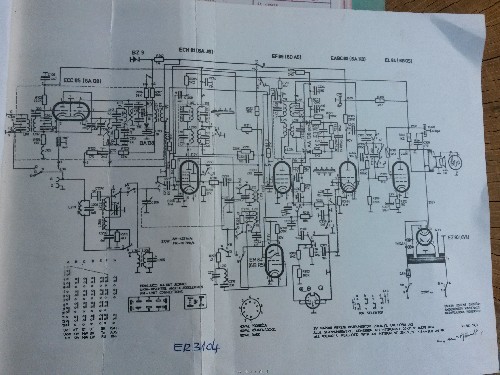

Sem poslikal glavne sheme, če bo komu v pomoč.

Lp



 Opis:
 Velikost datoteke:  2.07 MB
 Pogledana:  35 krat




 Opis:
 Velikost datoteke:  2.15 MB
 Pogledana:  25 krat




 Opis:
 Velikost datoteke:  2.28 MB
 Pogledana:  47 krat




 Opis:
 Velikost datoteke:  2.2 MB
 Pogledana:  18 krat




 Opis:
 Velikost datoteke:  2.64 MB
 Pogledana:  40 krat




_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 526
Aktiv.: 3.28
Kraj: Cerkno

PrispevekObjavljeno: Sob Jul 26, 2014 11:22 am    Naslov sporočila:   Odgovori s citatom

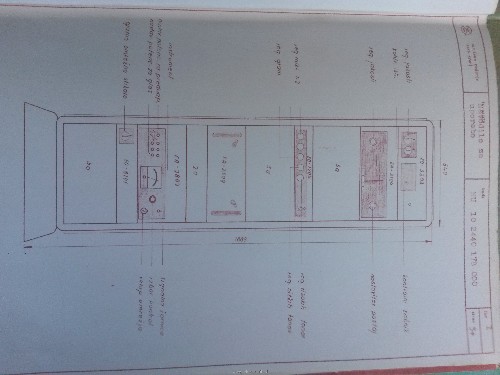

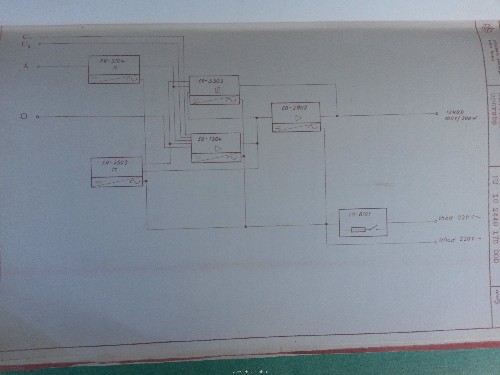

Dodajam še dve slikci.

LP



 Opis:
 Velikost datoteke:  2.32 MB
 Pogledana:  23 krat




 Opis:
 Velikost datoteke:  2.35 MB
 Pogledana:  27 krat




_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
d4n1l0
Neznanec
Neznanec



Pridružen-a: Sob 27 Jun 2015 7:55
Prispevkov: 1
Aktiv.: 0.02

PrispevekObjavljeno: Sob Jun 27, 2015 7:59 am    Naslov sporočila:   Odgovori s citatom

Pozdrav.

Gimnazija u Kragujevcu ima jedan ovakav aparat i trenutno pokuššavamo da ga popravimo (i ceo razglas u šškoli).

Da li jošš uvek imaš dokumentaciju za njega, i da li bi mogao nekako da mi je poššalješ?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Ivor
Član
Član



Pridružen-a: Pet 15 Feb 2008 19:49
Prispevkov: 182
Aktiv.: 1.20
Kraj: Koper

PrispevekObjavljeno: Sob Jun 27, 2015 1:10 pm    Naslov sporočila:   Odgovori s citatom

Sačekaj 3 dana i moći ćeš koristiti svu dokumentaciju, koja je ovde na raspolaganju.
_________________
Mirno spim na lovorikah že 12 let.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Garisoni
Neznanec
Neznanec



Pridružen-a: Sre 10 Maj 2017 12:26
Prispevkov: 2
Aktiv.: 0.05
Kraj: Srbija

PrispevekObjavljeno: Čet Maj 11, 2017 9:49 am    Naslov sporočila:   Odgovori s citatom

Pozdrav,
da li neko ima semu za Iskru EO2721, 4xEL34 i ECC81 u preamp sekciji.
Unapred zahvalan!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sloviscek
Član
Član



Pridružen-a: Pet 30 Jan 2015 19:04
Prispevkov: 34
Aktiv.: 0.50

PrispevekObjavljeno: Tor Dec 18, 2018 9:17 pm    Naslov sporočila:   Odgovori s citatom

pozdravljeni

ima mogoče kdo načrt za razglas eo-0614
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
blaidd
Član
Član



Pridružen-a: Pet 05 Jul 2019 20:36
Prispevkov: 54
Aktiv.: 4.02
Kraj: Zagreb

PrispevekObjavljeno: Sob Jul 25, 2020 3:30 pm    Naslov sporočila:   Odgovori s citatom

pozdrav!
odgovor na prvo vprasanje:

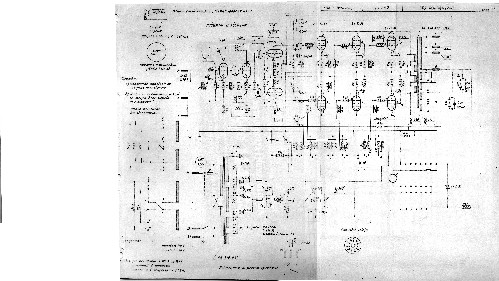

EO-2821 je modul, izhodni (mono) ojacevalnik z 6xEL34 PPP (shema prevzeta z drugega sporocila)



 Opis:
 Velikost datoteke:  4.13 MB
 Pogledana:  12 krat
