Zdravo!

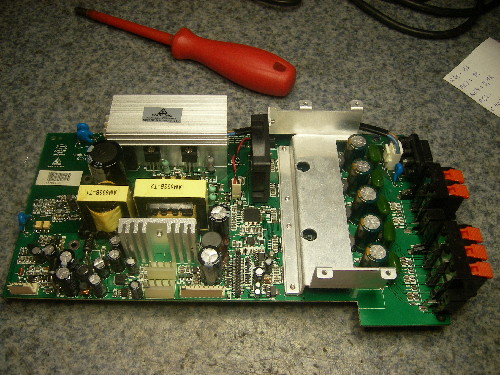

Popravljam v naslovu omenjeni hišni kino. Bila je strela.
Sesulo je napajalnik, ki pa mi ga nikakor ne uspe popraviti.
Service manual: Jamo DVR 50

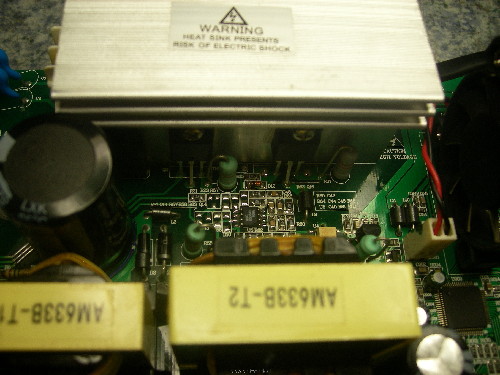

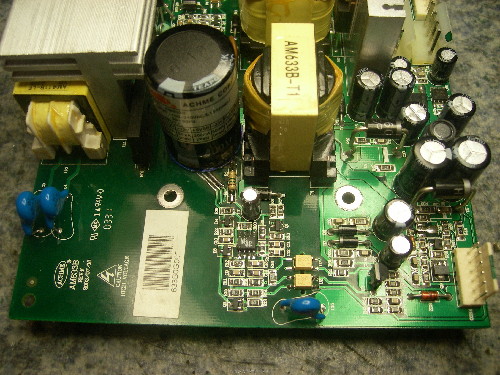

Načrt napajalnika v service manualu je malo drugačen kot pri meni, in sicer st-by del napajalnika je takšen, kot je narisano, drugi del pa je prav tako kot st-by narejen s čipom SG3843 (in ne z UC3843, kot je narisano v service manualu). Spremenjene so tudi nekatere vrednosti elentov.

Sedaj pa k problemu.
Vse kar sem našel skurjeno na primarju sem zamenjal, a nič ne deluje. Ne štarta niti st-by del napajalnika.

Na mrežnem elkotu C5 dobim napetost 320V. Na nogici 7 čipa U1 (napajanje) dobim napetost 5,5V. To je pa tudi vse, kar da vezje od sebe.
Čip pa na izhodu (nogica 6) ne da ničesar ven.
Napajalne čipa 5,5V se mi zdi malo nizko, zato sem poizkusil zmanjšati vrednost upora v napajnju (skupna vrednost R5 in R6) iz 1,5M na 1M in prav tako ni nič, samo napajalna napetost čipa se dvigne na 6,5V.

Skurjeni elemnti, ki sem jih zamenjal:
- čipa U1 in U5 (SG3843)
- tranzistor Q1 (MMBT2907)
- upor R9 (1k)
- upor R5 (750k) namesto uporov R5 in R6 sem uporabil upor 1,5M/0,25W
- tranzistor Q2 (SSS4N60B) zamenjan s STP4NK60ZFP
- tranzistor Q16 (STP7NC80ZF) zamenjan s STP7NK80ZFP
- tranzistor Q15 (MMBT2907)
- dioda D12 (brez oznak) menjal sem z LL4148
- upor R67 (0,22R/2W)
- upor R66 (1k)
- skurjena povezava, ki gre na kolektor tranzistorja Q1
- skurjena povezava, ki povezuje + pol mrežnega elkota C5 z uporom R5

Lp, Matic

[lipa]

Pri streli je dobesedno vse mogoče.
Optokopler ti lahko blokira uc3843, prav tako tl431 ki pa je na sekundarju itd

[matic_scetinec]

Optične spojnike sem preveril s component testerjem in kaže, da so ok. Tistega, ki je vezan na TL431 sem tudi zamenjal z enim podobnim za test, in ni nič drugače.
Sam TL431 pa za zdaj po pojem še ne more blokirati, ker bi moral napajalnik vsaj poizkusiti štartati. Namreč na izhodni pin čipa sem priključil osciloskop in vključil napajalnik, in ni niti za trenutek ničesar na izhodu.
Po mojem je napaka nekje na primarju.

V originalu sta bila čipa na primarju SG3843GS jaz pa sem ju menjal s končnico DM. Upam, da to ni vzrok za nedelovanje...

Vseeno hvala in lp,
Matic

[matic_scetinec]

Sem na napajalne pine čipa priklopil usmernik (brez priključenega napajalnika na omrežje) in počasi dvigoval napetost. Pri 8,5V se čip "zbudi". Na izhodnem pinu dobim impulze.
Mislim, da je problem samo v prenizki napajalni napetosti.

Za test sem odspajkal tudi tranzistor Q1 in upor R7, da nebi kaj slučajno bremenilo napajanja in priključil vezje na omrežje. Še vedno je bila napajalna napetost samo 5,5V.

Kakšna ideja kaj bi lahko bilo?

Lp, Matic

[lipa]

D1 prebita???

[matic_scetinec]

[lipa]

R5 in r6 (skupaj 1M5) se mi zdi malo čudna vrednost. Če malo pogledaš po www sheme z tem čipom, imajo po navadi vrednost 100k ali celo 56k.
http://circuit-diagram.hqew.net/Switching-Power-Supply-by-IC-UC3843---IRF740_10279.html

[laura]

Tudi napaka na sekundarju (npr. kratki spoj diode) vpliva na primar in usmernik ne bo "vžgal".

[matic_scetinec]

[kastaneda]

[matic_scetinec]

Zdravo!

Štartni upor sem zmanjšal na 180k/2W in vse deluje.

Vsem najlepša hvala za pomoč.

Lp, Matic

[lipa]

Na koncu še testiraj, če normalno vžge že pri 180 do 200V omrežne napetosti.
