[LEDuser]

Pred kratkim sem izdelal vezje pri katerem sem uporabil D-FF za vklop in izklop tranzistorja s tipko v toggle načinu. Zadeva deluje odlično, ko vezje napajam iz baterije. Ko pa baterijo polnim s switcherjem pa se začnejo dogajati čudne zadeve in tranzistor ne ostane vklopljen pri pritisku na tipko.

Gledal sem za vse motnje in meril kar se je dalo in prišel sem do zaključka, da mi majhne motnje pri pritisku na tipko odklopijo tranzistor. Ugodne rešitve problema nisem našel. Neugodna rešitev bi bila dodajanje schmitt triggerja a za to žal nimam prostora.

Sedaj me zanima, če kdo pozna kakšen "toggle switch" čip, ki ima en izhod katerega stanje se toggla glede na vhod. Napajanje 3.0V-4.2V poraba pa mora biti pod 10uA pri odklopljenem bremenu.

[aljoš]

Kanšen kondl 10n-100nF več nebi škodil...

[matjazkariz]

Si preizkusil, če flip flop res pomaga? Namreč nekateri flip flopi imajo na CLOCK vhodu integriran schmitt trigger. Preveri, ali je tako tudi pri tvojem flip flopu.
Alternativno poskusi dodati med tipko in CLOCK RC low pass filter.

[psevdonim]

4013 ?

[LEDuser]

Dodal sem vse vrste kondenzatorjov na vhod, napajanje za in pred diodo a nič ni pomagalo. Drug problem pa je, da sem prostorsko omejen in zato 4013 in podobni niso ok. Ta ki ga uporabljam pa kot večina nima vgrajen schmitt trigger. Vem da obstajajo čipi za touch tipke a jaz potrebujem hw tipko. Mislil sem, da bo enostavnejše narediti toggle tipko.

[igo]

Kaj če bi ti prilepil kompletno shemo okrog tipke in FF. Skupaj z njegovo oznako.

Nekateri imajo zanimive vhode (reset, output enable,...) ali izhode (Q, Q' , ...), ki jih je možno v sili uporabiti za takšno povratno vezavo na CLK, ki simulira histerezo, ali ojači strmino prehoda, filtrira hitre preklope, ...

A brez oznake čipa in trenutne vezave nasvet ni možen.

[LEDuser]

Shema ni skrivnost. D-FF čip pa je SN74AUP1G80DSFR datasheet . Žal ima samo 6 (5) pinov Vcc, GND, D, CLK, -Q.

[igo]

Tvoj čip ima 250mV histereze in ne rabiš zunanjega Schmitt triggerja.

Gledano po shemi dodaj vodoravno postavljen 10kohm upor natanko pod napis S1 (od tipke).
Na vodoravno povezavo med obstoječi upor in kondi.

[matjazkariz]

[LEDuser]

@igo:

Sem preizkusil tvoj nasvet a ne deluje. Dodal sem tudi diodo in upor a je zadeva enaka. Če imam tako upor se mi vklopi a ko še enkrat pritisnem se ne izklopi.

Ko sedaj malo merim napetosti sem opazil, da je zaradi premajhnega napajalnega toka (napajanje preko dveh diod) napajalna napetost pri OFF stanju 3,87V, v vključenem stanju pa 3,11V (tipka 0) in 3,05V (tipka 1). Izhodna napetost pa je za 0,023V manjša ko držim tipko in 0,015V ko jo spustim.

Ko gledam datasheet vidim, da je pri 3V Vinh >2V in Vinl <0,9V kar pomeni, da ne bi smelo biti težav z ripplom (<50mV), ki ga povzroča switcher.

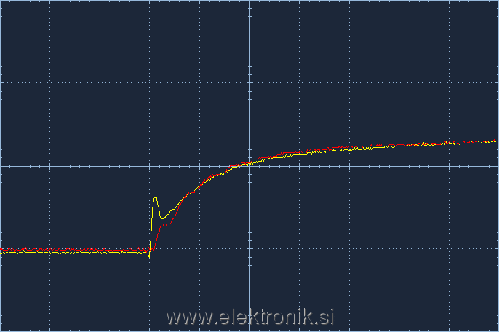

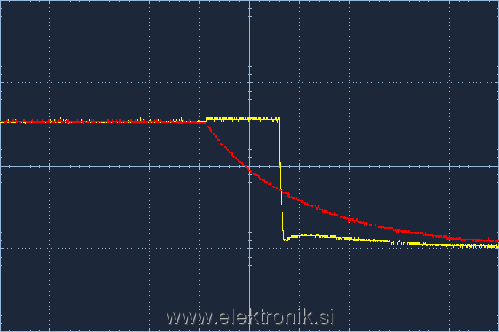

Naredil sem nekaj meritev:

[Energetik-m]

V trenutku, ko pritisneš na tipko, priklopiš prazen kondenzator 100nF na napajanje, ki je blokirano samo s 100nF. In napajanje se sesede na polovico za nekaj deset nanosekund. Dodaj en upor 1K zaporedno s tipko.

[igo]

Dodaj elektrolit vzporedno k napajanju čipa.
Vrednost pa takšno, da ko mu odvzameš 100nAs naboja, napetost upade za manj kot 0,125V.
Torej C > 100nAs/0,125V = 1uF oziroma 10uF, ker tok odteka na večih mestih.

[LEDuser]

Medtem sem našel še drug D-FF in schmitt-a in predelal vezje. Če ima kdo kakšen predlog oz. pripombo bi bil vesel, da popravim na vezju na računalniku in ne na vezju na mizi .
