Pozdravljeni,
zanima me, če je kdo, ki se spozna na uporovne merilne lističe (strain guage). Izdelujem merilec moči, ki pa bi ga lahko namestil na dva načina:
http://hopsasa/f/S/hq/4MF3mPYf/untitled.jpg

Problem ki ga imam je da nevem:
pod kakšnim kotom namestiti senzorje,
in kako nato dobiti iz njih (po kateri formuli) ustrezno valuto NPR. Newton metre.

katerega od teh dveh postavitev na sliki priporočate?

Poleg tega pa me še zanima ali obstaja še kakšna alternativa za merjenje navora oz. sile s katero smo nek predmet potisnili.


hvala za odgovore

[Obelix]

Tvoje skice nakazujejo merilec vrtilnega momenta in ne moči. Fizikalno gledano je moč nekaj drugega.
Domnevam pa, da izdeluješ neke vrste napravo, kjer bi se fantje lahko pomerili kdo je "močnejši".
Lahko uporabiš digitalno "ribiško" oziroma "lovsko" tehtnico. Gre do 200 kg (2000 N)in tudi več. Predelaš jo v merilec vrtilnega momenta ali merilec sile.

[samsungmon]

Ja, izdelujem merilec maksimalnega potiska na golnilko od kolesa, zato nebi moral predelati tehtnice ampak bi moral gor pritrditi lističe. Senzor obratov sem že izdelal, venda je pa tole problem saj se ne spoznam na elektroniko tako dobro.

[jerjur]

merilni lističi merijo deformacijo materjala ob izpostavljenosti sile. navadno so to neke vrste vzmeti z hodom nekaj desetink milimetra. torej če želiš meriti silo pedalke jo boš moral narediti iz vzmeti. pomembno je namreč da se vzmet vedno vrne na isto mesto.

[samsungmon]

aha, še nekaj, ali se listče da kupiti kje v sloveniji?
in ali bi se dalo to narediti še s kakšno drugo komponento npr. Accelerometer om ?

[plesec]

Tako na hitro: En listič daš na sredino gonilke na zgornjo stran, en na sredino gonilke na spodnjo stran (pod zgornjim), dva pa na mesto na gonilki kjer ne pričakuješ deformacij. Slednja dva služita za temperaturno kompenzacijo. Tako imaš ravno prav lističev za vezavo v mostiček. Uporabiš še en inštrumentacijski ojačevalnik in signal vodiš na AD pretvornik.
Lističe daš tako da so daljše "črte" v smeri gonilke.

Sliši se preprosto - pa ni. En kar konkreten problem je že limanje lističev na gonilko.

[milan62]

Za tako meritev, kot jo želiš izvesti ti, se dejansko uporabljajo uporovni merilni lističi. Najbolj znam proizvajalec teh zadev je nemška firma HBM. Preberi tole njihovo knjigo

http://www.hbm.com/de/menu/tipps-tricks/experimentelle-spannungsanalyse/fachbuch/

in zvedel boš vse.

LP

[simeon]

@samsungmon, Kaj pa, da bi uporovni listič namestil v kolesarski čevelj npr pod vložek?
Tako bi meril silo vedno pod enakim kotom.
Težava montiranja v pedal (kot jo ima Garmin ali Polar) ali gonilko (Stages) je v tem, da so ti elementi narejeni iz trdnih materialov, ki naj bi se čimmanj zvijali v smeri, ki jo ti želiš merit. Občutljivejši lističi pa tudi niso poceni.

[samsungmon]

Hvala za odgovore, bom probal in sporočim če je delovalo.

lp

[shmandi]

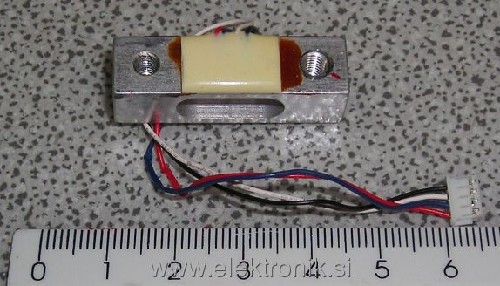

Če želiš eksperimentirati, lahko dobiš pri meni to, kar je na spodnji sliki.
Mislim, da bi lahko bilo kar primerno za tvoj namen.
Na alu osnovi je nalepljen HBMjev full bridge uporovni listič.
Nimam pa žal nobenih ostalih podatkov.
