Dobil sem komplet elktroniko z motorjem za drsna vrata pa bi prosil za shemo vezave.Prilagam slike

[webmouse]

Tu mi ni ravno jasno kakšno shemo želiš - saj si jo sam podal v priponki

[ervinja]

Zanima me vezava fotocelic da se prepoznajo ,sem probaval pa noče delat.

[ferdo]

Kontakt sprejemne fotocelice veži med kontakte 14-15. Će imaš oddajno in sprejemno fotocelico v liniji, mora delat.

[ervinja]

Povejt mi še to ali morajo bit med seboj povezane?

[ferdo]

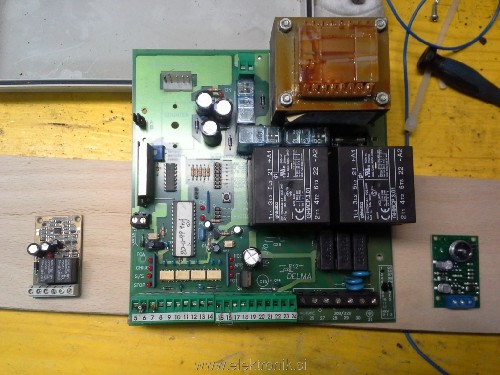

Na sliki imaš na levi sprejemno fotocelico, na desni pa oddajno fotocelico. Na obe fotocelici moraš pripeljati napajanje, samo s sprejemne pa pelješ vodnike s kontakta releja na priključke 14/15, na krmilni elektroniki. Obe celici sta napajani z istega izvora napajalne napetosti.

Sicer sem iz Vrbnega, pa ti lahko to pridem tudi pogledat in svetovat, kaj naredi.

[ervinja]

Zadeva deluje samo me še zanima ali ta zadeva na sliki za končna stikala gre tudi na 24v

[ferdo]

Končna stikala so običajno le klasični kontakti, ki se vežejo na matično elektroniko. Glede na to, da imaš shemo priklopa, imaš tudi navodila za nastavitev in delovanje. Preberi jih. Če jih ne razumeš jih daj nekomu, da jih prevede. Sicer so ti pogoni in elektronike že iz proizvodnje, stari so nekje okrog 10 let in več.

Končna stikala vežeš na sponke 11,12,13.

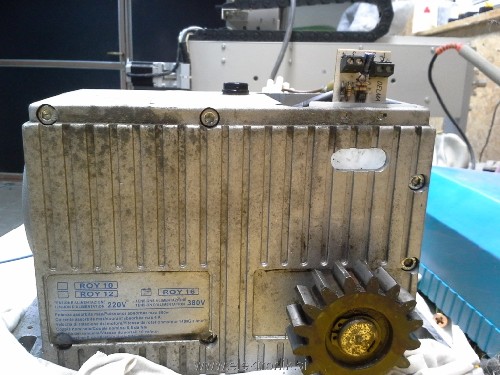

Vezje na sliki je izvedenos hall senzorjem, ki ima 4 priključke in indicira smer pomika vrat, glede na polariteto trajnega magneta, montiranega na vratih.

V drugi verziji lahko šteje tudi obrate osi motorja ( s pomočjo magneta na osi motorja) in smer pomika vrat.

V obeh primerih daje vezje matični elektroniki podatek za programiranje poti zapiranja in odpiranja.

[marijan]

Imam pododoben pogon samo da ima namesto končnih stikal halov senzor. Na vrata so montirani magneti.

[ervinja]

Ja res je stara zadeva samo je pa delujoča ,malo je čudno navodilo nič kaj dobro razloženo tipično za Italjane pa šev takši čudni angleščini je napisano če bi kdo imel slučajno slo navodila bi bilo fino.

[protoncek]

Tam bo šele hudič... Slo prevode večinoma delajo ljudje ki nimajo pojma o tem, kar prevajajo. Tako bi recimo priključek "accesories" prav lahko postal priključek za pribor, pa bi še manj vedel kot prej. Verjemi, tale prevod je najbolje, kar boš dobil.
Vsi ti pogoni so narejeni na podoben način, zatakne se samo pri učenju, če ga ima. Če ti ne bo šlo, se zmeni s Ferdom, saj pravi da je blizu in kot kaže, pozna te pogone. Bo najbolje.
