Imam eno napravo - data logger, ki ima dva RS485 vhoda ter en vhod "S0" (pulzni vhod, za priklop npr. števcev energije, ki imajo pulzni izhod)

Težava je v tem, da je pred časom prišlo do prenapetosti (najbrž strela) in eden od RS485 vhodov in S0 vhod ne delujeta več. Pri S0 vhodu sicer opazim enega od elementov (najbrž dioda), ki je malo počrnel.

Ker sem drugače energetik, se na vezja ne spoznam nabolje, pa me zanima, ali se dajo takšne zadeve popravljati?

pa če je kdo pripravljen to za kakšen honoraček..., lahko zs

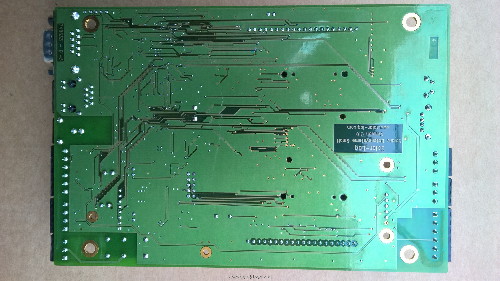

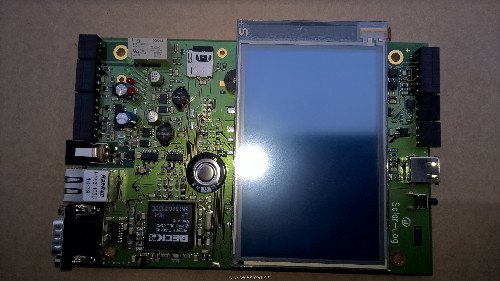

Zgleda pa takole:

[mosqito]

Za začetek lahko zamenjaš linijski driver za RS485. A je full duplex ali half duplex rs485? Lahko malo označiš na fotografiji, kje je skurjeno, pa od blizu poslikaj samo tisti del.

En rs485 je očitno na P10, ker je poleg SO8 s pinoutom za linijski driver. Samo tam ni videti nič sežganega.

[airwolf]

Blizu napajalnega konektorja med varovalko in kondenzatorjem je en element ki izgleda sežgan.
Sem malo pobrskal po netu in niso ravno navdušeni kako so izvedene zaščite na logerju.

Zdaj če veš kateri element to je tole (oznaka) ni neka umetnost zamenja.

Povezava na nemški forum

[Slowfly]

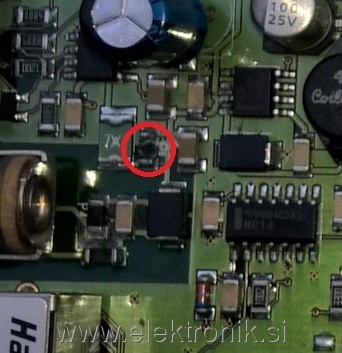

Tega si mislil, ne?

[MadMax]

Zgornji levi vogal prejšnje slike, 3 upori: levo od spodnjih dveh tudi deluje črno...

[mosqito]

Aha, rabim nova očala.

Levo gor od njega je 8 noga gosenica. Na njem je verjetno oznaka SN65 in še nekaj naprej. Daj preberi to oznako. Tega bo treba skoraj gotovo zamenjat. Pa še tiustega nad njim.

Če sicer zadeva deluje, je morda celo upanje, da je UART preživel.

A lahko mogoče iz enega RS485 pošiljaš na drugega in obratno? Bi bilo koristno za en preizkus.

[overload]

COM portov ni mogoče testirati med sabo, edno če se v napravi izbere "iskanje naprav", pa se potem snifa (ali kako se že temu reče ). Drugače pa sta dva porta zato, da lahko priključiš naprave dveh različnih proizvajalcev - z različnimi komunikacijskimi protokoli.

Eden je preživel, drugi ne, kako je pa to narejeno, pa pojma nimam.

Kot rečeno, se na vezja ne spoznam dosti, prav tako nimam opreme ne materiala za menjavo elementov.

Torej, če bi kdo bil proti plačilu tole malo pogledati, se mi naj prosim javi.

S0 port se da testirati brez naprav - sklepaš žičke po impulzih.

[matic_scetinec]
