[skat]

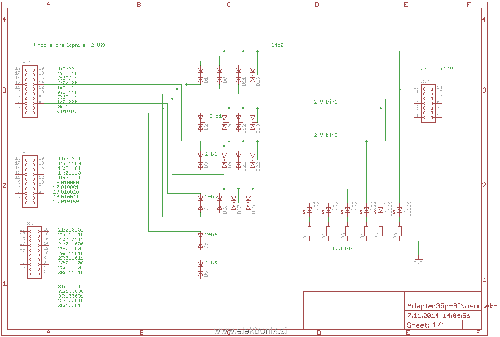

Za predelavo informacije položaja 35položajnega preklopnika v BIN na napetosti 24V bi rad našel čim preprostejši način izvedbe.

Ali bi to bilo lahko samo z diodami s katerimi pripravim binarno kodo, ali pa bi se našlo še kaj enostavnejšega???

Mogoče z uporabo kakega programibilnega čipa Cpld ali kaj podobnega, ter pretvorbo izhoda na 24V

[igo]

Ali imaš stikalo vezano kot:
izhodi:
00---o ~ o---vhodnih 24V
01---o
02---o
...
33---o
34---o

Ali gredo tisti izhodi še kam naprej?

Če ne gredo, lahko vse skupaj obrneš.
Vhodnih 24V naj gre skozi verigo 34x1k uporov na GND. Iz (+), (GND) in iz vsake točke dvema zaporednima uporoma pelješ žico na vhod stikala, izhod stikala pa na visokoohmski (reda 100k in več) ADC pretvornik.
00---o ~ o---izhodnih n*24V/35 ---[19*x k]---(ADC)---[5*x k]---(GND
01---o
02---o
...
33---o
34---o
ADC pretvornik je lahko vsak MCU z analognim vhodom in 6 izhodi, ki jih pelješ na izhodne tranzistorje v "open collector" vezavi.

Je pa res, da je cca 86 diod najbolj robustna rešitev.

[skat]

Seveda rabim izhodno binarno informacijo za vhod v drugo enoto DA konverter
zaradi tega, ker se redno pojavlja na teh preklopnikih povečanje upornosti na medeninastih kontaktih (V komandnem pultu strojev Ruske proizvodnje sicer starih že blizu 30let), zaradi česar mi poveča tudi krmilno napetost tyristorskega servo pretvornika. To pa je najbolj kritično pri fini obdelavi z minimalnim pomikom.
Sedaj to rešujem z rednim čiščenjem preklopnikov vsake 2-3 mesece, kar niti ni prehudo, ampak sem se že naveličal in iščem drugo rešitev...
Rešitev tega problema bi bila mogoče tudi pozlatitev kontaktov...
