V leseni palici bi želel vzdolžno izrezati pokrožni utor. Ker mi risanje ne gre najbolje od rok sem obliko pripravil kar programsko s programom OpenSCAD.

Izvoz v DXF da le 2D obliko, tako da sem izvozil v STL in datoteko uvozil v SketchUp in na koncu izvozil v DXF.
DXF datoteko sem na koncu uvozil v CNC USB Controller, vendar mi ne uspe dobiti g code, ki bi bila primerna za izrez utora.

Se je kdo ukvarjal s tem in ima kak nasvet?

[.]

Brisana vsebina odstranjenega uporabnika.

[japina]

Upal sem, da bo STL v DXF pretvorba delovala kot 2.5D - ampak na žalost ni.

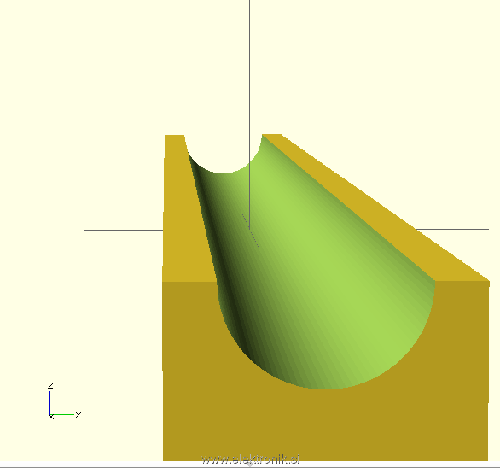

Prilagam sliko, ki jo naredil OpenSCAD.

[.]

Brisana vsebina odstranjenega uporabnika.

[japina]

OK. Hvala.
Sem ravno začel razmišljati, da napišem kar preprosto skripto, ki mi bo zgenerirala g-codo glede na potrebne dimenzije.

[.]

Brisana vsebina odstranjenega uporabnika.

[japina]

Misliš tako, da postavim palico pokonci?
Si prav predstavljam?

EDIT:

Ah, sem pogruntal ... ni pokonci

[.]

Brisana vsebina odstranjenega uporabnika.

[blazab]

Kolikor sem gledal koordinatni sistem bi G2 in G3 uporabil v YZ ravnini.

Kodo bi napisal nekako takole:
T1 M06
G90 G54 G17 G00 X0. Y0. (začetna pozicija rezkanja spodnji levi rob utora)
S10000 M03
G43 H01 Z2.
G01 Z0. F500
M97 P10 L100 (klic lokalnega pod programa v vrstici N10, število ponovitev 100)
G17 G00 Z50.
G53 G49 Y0.Z0. M05
M30

lokalni podprogram
N10 G91 G01 X-0.5 (0.5 mm prekritja)
G90
G19 G03 Y20. Z0. R10. (utor širok 20mm+fi rezkarja)
G91 G01 X-0.5
G90
G19 G02 Y0. Z0. R10.
M99 (vračanje v program)

[japina]

Huh... hvala ti za tole.
Sem mislil kar klasična G0 in G1 uporabiti. G2 in G3 niti ne poznam (tako iz glave).

Grem iskat opis g-code na internetu

[.]
