[jerny]

Pozdravljeni,

Delam na projektu, kjer se vezje napaja iz Li-on celice 200mAh, za polnjenje uporabljam čip MCP73832, malce me skrbi, da bi se celica preveč izpraznila.
Zanima me kako omenjeno zadevo rešujete vi?

Rad bi naredil čim enostavnejše vezje, katero bi izklopilo napajanje celotnemu vezju, v primeru, da napetost celice pade pod 3,3v.

Že vnaprej hvala za odgovore.

[pirpy]

kupi "protected" celico ki ima zaščito že vgrajeno.

edit:sem prehitro bevsknil, 200 mah li-ion celice ,ki bi imela zaščito nisem našel na ebay-u


pozdrav

[mucek]

http://www.ecat.si/2013/04/enostaven-bms-odklopnik/

Tole je recimo ena od možnosti, lahko prilagodiš svojim potrebam. Pazi, da imaš histerezo.

Lp, g

[jerny]

@mucek hvala za odgovor, rešitev se mi zdi dobra.

Še vedno pa so dobrodošli predlogi kako ostali to rešujete v betrijsko napajanih sistemih.

EDIT:

Omenjena LT1389 in LT1495 mi zaradi cene ne prideta v poštev.
Za napetostno referenco lahko uporabim zener diodo 1.250, in pa drugi cenejši OP (low power), se motim?
LP

[mucek]

BTW, kontrolerja pa nimaš v svojem projektu? Sam, ko imam kontroler, pač z njim merim napetost in vse skupaj odklopim, ko pade pod nastavljeno mejo. Samo napajanje je izvedeno preko PFETa, ki ga preko NFETa krmilim s procesorja: takoj, ko procesor dobi napajanje (pritisnjena tipka vklop), postavim izhod na 1 in tako držim PFET (preko NFETa) vklopljen, dokler ga rabim (oz. dokler napetost ne pade pod nastavljeno mejo).

Lp, g

[jerny]

Da, na vezju se nahaja MCU, sem že razmišljal o podobni zadevi, problem pa je v tem, da nevem na kakšen način naj napajanje povrnem, kajti vezje ne bo dostopno s tipko.

Tako, da bi moral sistem čisto avtomatsko povrniti napajanje, ko bo napetost baterije napolnjena nad neko vrednost.

[mucek]

Saj lahko samo polnjenje narediš tako (preko diode), da ti "prisilno" vklopi vezje mimo PFETa. Če bo pa napetost baterije po odklopu polnjenja še vedno prenizka, bo šel pa sistem (še vedno) v shutdown, kar je tudi pravilno.

Lp, g

[jerny]

Če prav razumem? Ne gre mi v glavo kaj so bo zgodilo potem, ko bo mikrokrmilnik izmeril dovolj veliko napetost in sklenil P-FET, bo tekel tok iz USB-ja preko diode in P-FET-a v baterijo?

EDIT: Takšno bolj osnovnošolsko, od S proti D ne more teči tok?

[mucek]

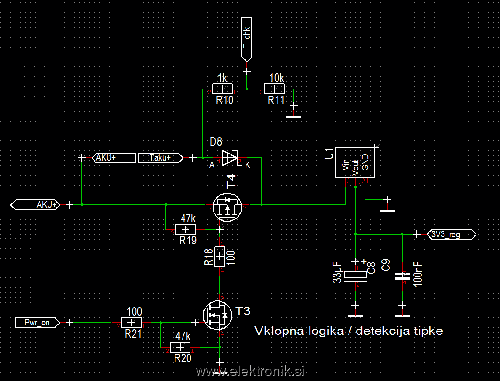

Takole imam jaz ponavadi rešeno ...

Med AKU+ in Taku+ je tipka, s pritiskom katere vklopiš vezje, kasneje pa lahko njeno stanje gledaš na Tchk (pull down vezava). Takoj, ko procesor zalaufa (ko pri izklopljenem stanju pritisneš tipko - skleneš AKU+ in Taku+), postaviš pin Pwr_on na 1 in s tem napajanje spelješ preko T4 (namesto tipke). Upam, da je kolikor toliko razumljivo napisano, če ne pa vprašaj!

LP, g

[jerny]

Razumem, ampak pri meni tipka ne pride v poštev.

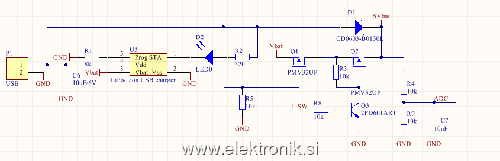

Bo moje vezje delovalo, ali lahko pride do polnjenja s prevelikim tokom?

[mucek]

Tok dosedaj ni bil omenjen, le nadzor napetosti za primer izpraznjenosti akumulatorja ...
Če želiš kontrolirati še tok, rabiš en shunt in opamp (ali kak namenski čip za merjenje toka, bodisi preko shunta ali na hall principu).
Pa mislim, da imaš D/S obrnjen na PFETu.

LP, g

[jerny]

Hvala za opozorilo.

Ne mislim meritev toka, ampak skrbi me, da v primeru, ko bo priključen polnilec+bo baterija dovolj polna, da bo MCU nazaj priklopil napajanje, stekel tok iz USB preko diode D2 in Q1 v baterijo.
V tistem primeru, bi se baterija polnila s 5V in brez tokovne omejitve?

[mucek]

Ne zastopim. Napiši prosim logiko delovanja ...

LP, Gregor

[dejko1]

Še enostavnejše od prvega vezja, ki ga je pripel mucek je če za zaščito uporabiš npr. MCP65R41/6 ki ima že vgrajeno napetostno referenco.

@jerny:
Tok bo tekel tudi v obratni smeri tako da taka vezava ni v redu. Hmm, pa pomojem je tvoj tranzistor v shemi narobe obrnjen... Rabiš ločit VBat z diodo (ali FET kot idealno diodo).

[jerny]

Zadevo sem sedaj naredil na takšen način. Skrbi me kaj se zgodi ko odklopim polnilec, bo uspel fet preklopiti na baterijsko napajanje?
