[elpollo]

Pozdravljeni!

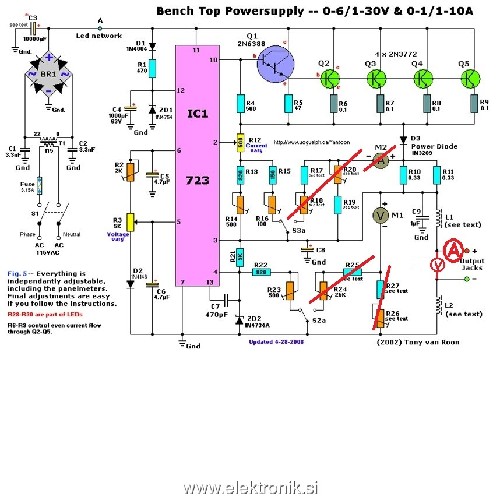

Naredil sem usmernik 3-30V, 0-10A z opcijo 0-6V, 0-1A. Slednje funkcije nisem uporabil, saj imam za majnše tokove in napetosti drug laboratorijski usmernik. V shemo sem tudi z rdečo prečrtal katerih elementov nisem vstavil. Posledično sem tudi ampermeter in voltmeter vgradil na izhodu. Trafo imam 24V 16,6A.

Sedaj pa imam težavo, da napetost deluje normalno od 3-30V, le maksimalni tok imam samo 3,8A. Kje bi lahko bil problem?

[int47]

Si nastavil trimerje, kot je opisano v navodilih ?
R14 in R16 ?

[Edit]
V kakšnem položaju je S3a, oz. si vstavil prevezavo ?

[elpollo]

R14 sem preskočil, ker je opisan v "1A" opciji, ampak sedaj vidim, da vpliva tudi na "10A" območje. Torej sedaj imam R14 in R16 na nič in dobim na izhodu 6A, kar pa je še vedno premalo. Kjer bi morala biti stikala, imam vstavljene mostiče, kot je prikazano na shemi.

Lahko morda še zmanjšam R13 in R15?

[int47]

Če si naredil prevezave tako, kot je narisano, bi moralo biti OK.
R13 = 820R, R15 =150R
Pri vzporedni vezavi (R14=R16=0) ima R15 večji vpliv na nadomestno upornost, kot R13.

Glede na to, da je max. tok skoraj 50% prenizek:
Sta R10 in R11 takšna, kot bi morala biti in njuni spoji z vezjem tudi ?
So povezave, kjer teče 10A dovolj debele ? Ni dovolj, da povezava zdrži 10A. Pomemben je tudi padec napetosti.
Kakršenkoli dodaten padec napetosti na povezavah med R4 - R9, D3, R10 in R11, vpliva na tokovno limito.
Si D3 zamenjal s kakšno drugo diodo ?

Ne vem, kakšna je upornost A-metra. Glede na tok, bi bilo bolje, če bi V-meter meril napetost izhodnih sponk. Tako kot je sedaj, V-meter kaže napetost izhodnih sponk + padec napetosti na A-metru.

[elpollo]

Povezave so vredu in tudi vrednosti uporov. Poskusil sem zmanjšat nadomestno upornost R13 in R15, ampak mi je odletel čip.

Vse močnostne povezave sem še dodatno ojačal, ampak še imam vedno maksimalno 6A na izhodu.

Namesto D3 ki je po načrtu 1N3209 sem uporabil 1N3766. Trenutno nimam druge.

Ko bom dobil nove čipe, bom nadaljeval s popravilom.

[jerjur]

A meter, R19 in R18 morajo ostati. če ne je pa potrebno druge elemente temu primerno korigirati.

[VolkD]

Problemi okrog tega in temu podobnih napajalnikov so me tako zagreli, da sem se lotil pisati članek v zvezi s tem. V njem bom opisal kaj in kako, ter zakaj ne tako!

elpollo, tebi pa svetujem, da se čim prej lotiš česa drugega, ker s tem ne boš prišel do željenih rezultatov.

[jerjur]

Darko, To kar si napisal vse drži, ampak @elpollu to ne bo pomagalo. Ne upošteva njegovega predznanja.
Če se spomnim svojih prvih projektov sem se držal načrtov kot "pijanec plota" seveda pol projektov ni delovalo in so zaradi neznanja romali v smeti.
S časoma z več izkušenj in razumevanjem vezji se je pa to spremenilo. Spoznanje, da lahko neki upor zamenjaš z drugačnim, zato da vezje prilagodiš različnim karakteristikam je prišlo po nekaj letih neuspešnih projektov. nikogar pa ni bilo da bi ga kaj lahko vprašl.
Vasak elektronik pa bi moral znati sestaviti takšno analogno vezje in ga prilagoditi ne glede kakšne elemente uporablja. In to v smislu razumevanja delovanja ne pa kvalitete projekta, cene ali pa še kakšnega bolj nesmiselnega kriterija.
Takšno vezje vidim kot poštevanko v matematiki. Brez poštevanke ni matematike.

@elpolo ti kar naredi to vezje in bodi ponosenj nanj poizkusi ga pa tudi razumeti.
Razumel ga boš pa lažje če si ga prerišeš tako da boš v vezje 723 narisal njegovo blokovno vezavo.

EDIT Darko, tole se navezuje na tvoj post, ki je bil potem zbrisan.

[VolkD]

[Spajky]

Mene pa zanima, kateri program ima tako lepe simbole za načrte/vezja kot na oni sliki zgoraj; mi je res všeč ...
