Zdravo,

Za debug sporočila (tukaj mislim prenos sporočila za pomoč pri razvoju!) verjetno vsi uporabljamo serijski vmenik - UART. Je preprost in zanesljiv. Nekaj kaj za debug sporočila hočemo. Problem je edino, da pošiljanje vzame nekaj časa in nekaj resursov. Je pa možno mariskaj zaobiti.

Z uporabo JTAG in SWO so se odprle nove možnosti prenašanja debug sporočil - prenos preko SWO. Tesno mi zadeva že dela. Nisem pa se nekaj hudo poglabljal.

Me pa zanimajo vaše izkušnje - se je kdo že s tem konkretno ukvarjal? Je zadeva zanesljiva, hitra? Ali je boljše ostati na UART?

[Sigi]

Uh, moram priznati da sem v tvojem sporočilu prvič srečal SWO. Tako da nimam izkušenj z njim, sem pa šel na ARM - ovo stran in poiskal SWO ter se površno spoznal s tem vmesnikom.

Tu bi te vprašal, ker si testno stvar že zagnal, s čim se priklopiš na SWO signale. Ali je to kak standardni debugger ali kako drugače. In kakšen softver imaš na PC strani.

Sicer pa ja, serijski port ali pa osciloskop na testnih portih, do sedaj mi je to bilo glavno orožje napram hroščkom. Bi pa želel uporabljat še kaj drugega.

lp

[Jan]

STM ima zanimivo orodje STMStudio.

Iz izhodnih datotek kode (.axf) prebere seznam spremenljivk z naslovi, ki jih potem lahko gledaš in spreminjaš, v živo med tekom programa.
Komunikacija poteka skozi ST-Link, na JTAG ali SWD port.

Program ima tudi zanimivo prikazovanje vrednosti spremenljivk v različnih grafičnih oblikah.

Jan

[tilz0R]

Glede na to, da se SWO uporablja tudi za programiranje, potem ne vidim razloga nekako da ne bi bil zanesljiv.

Malo sem že poizkušal zadevo, nekako jo uspel usposobit do te mere, da deluje.
Moral bi pa narediti en timer, ki bi štel impulze med posameznimi pošiljanju in le te pošiljal na debug window pri obeh primerih.

Verjetno je hitrost prenosa odvisna od hitrosti JTAG/SWO debuggerja.

PS: Na STM platicah mi preko ST-Linka ne deluje nič, pri istih nastavitvah ULINK-a pa brez težav.

[aly]

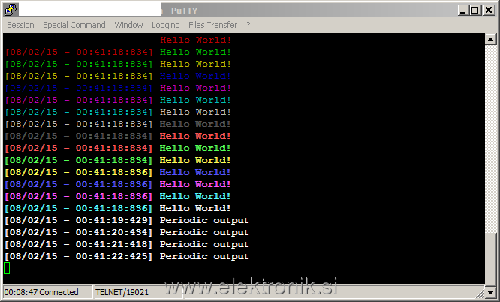

[tilz0R]

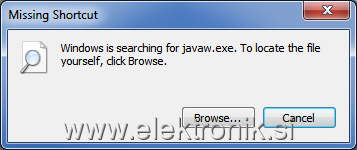

Hmm, aly, Javo za?

Prosim, povej več o tem kako si se lotil tega.

[aly]

st.com -> STMStudio -> install -> run ...

[aly]

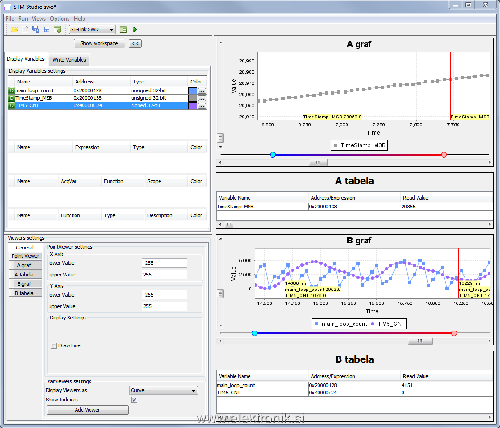

YES
zadeva dela

Uporabljeno: St-Link/V2, STM32L151CC in povezave SWDIO, SWCLK, SWO in Vdd, GND.

Sicer uporabnost je bolj omejena, kot če si napišeš svoj lasten "debug viewer", ampak zanimivo je precej, ker lahko bereš poljubno lokacijo v pomnilniku ali hardveru brez da bi ustavil aplikacijo (ta sploh ne ve, da ji krademo podatke )

Problem je tudi dostopat do neke periferije, ker rabiš pogruntat točen absolutni naslov, kje je dotični register.

In ne gre brat tabele, lahko bereš samo en (ali par) elementov stringa naenkrat.

Da se tudi istočasno prikazovat vrednosti in grafe, pač v dveh različnih viewerjih.

Da se tudi vpisovat v RAM ali hardver brez da bi šel v Debug način in ustavil aplikacijo.

Zna tudi shranjevat podatke v log fajl, da se jih lahko kasneje naloži ali obdela v kakem drugem softveru. Primer podatkov:

[mujo]

Lepo mi je videti, da se je tema razvila. Sam sem sicer bil odsoten (dopust ).

Poznano mi je orodje od ST za spremljanje spremenljivk. Tudi sem se igračkal z uporabo SWO terminala. Vse mi je kar delovalo je pa res, da nisem kaj konkretnega delal.

Zadeva se meni kar dopade, vendar nisem našel še dobrega orodja, ki bi podpiral SWO terminal + spremelnivke (recimo kot STMStudio). Bo mogoče potrebno napisati kaj lastnega (kot je rekel aly).

Ob odprtju teme me je najbolj zanimalo, ali kdo to že koristi v razvoju? Trenutno bomo na firmi začeli s novim izdelkom in sem premišljeval v smeri uporabe SWO kompletno za debugging + terminal. Žal ni kaj dosti časa za testiranje in morebiten dodatni razvoj PC SW. Tako, da sem se odločil, da bo debug terminal odstal na UART, dodatno pa bom prek SWO koristil koliko mi bo mogoče.

[tilz0R]

Keil uVision ima SWO terminal, pravtako STLink Utility.

SWO debug se mi dopade tudi zato, ker če nisi v debug mode, ga lahko z eno if funkcijo kar ignoriraš, in dejansko funkcije ni.
Sam imam narejeno print funkcijo v obliki define stavka, tako da če izklopim debug, se tista funkcija spremeni v prazno polje.

To ti omogoča, da dejansko ko zaključiš debug stvari kar pustiš notri "lifetime" in se ne sekiraš za to, če si pobrisal stvari.

Sem pa opazil pri uVision-u, da če daš neskončno zanko pa v njej neko besedo da izpisuje, se zna obesit in spusti nekaj znakov.

SWO pri 2MHz.
