[albert]

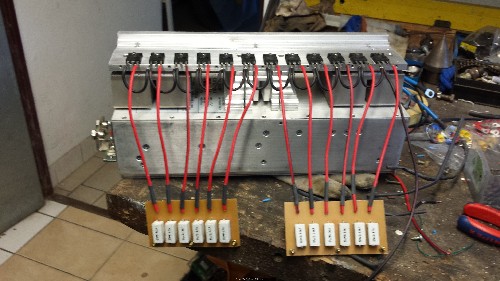

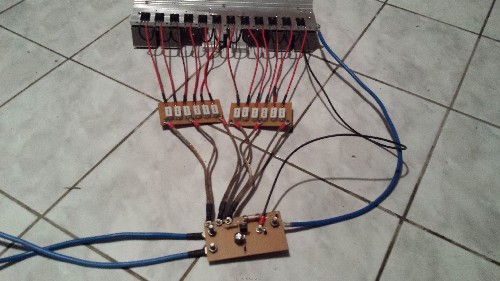

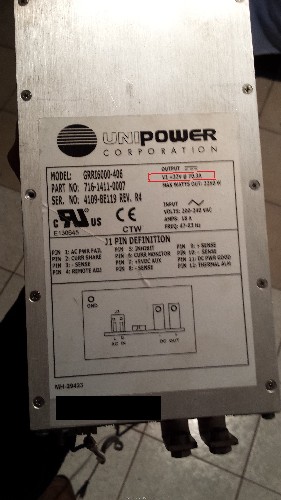

Včeraj sem se lotil izdelave te čude, ker jo potrebujem za napajanje avtoojačevalca v sobi. No v glavnem poiskal sem en načrt ga malo ''dodelal''(dodal dve diodi za zvišanje napetosti in dodal 6 tranzistorjev) kupil elemente in se lotil izdelave. Ko sem priklopil usmernik na vezje oz. tranzistorje. sem na izhodu izmeril isto kot na vhodu 26V (26V sem zmanjšal z adjust potenciometrom na usmerniku samem, drugače original 32V).
Povezave sem 3 krat preveril in je natanko kot v načrtu. Mogoče bi mogel kakšne vrednosti uporov spremenit zaradi dodanih tranzistorjev in diod, ne vem. Prosim za pomoč in želim vam lepe praznike.

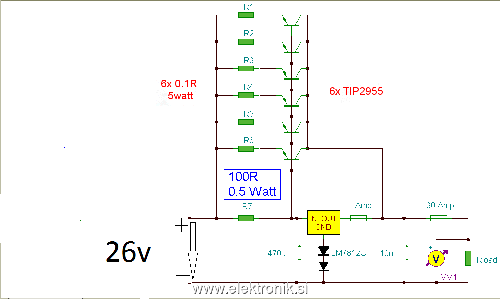

Original načrt: http://www.zen22142.zen.co.uk/Circuits/Power/1230psu.htm

[Nace]

Preveri, če je kateri od tranziistorjev prebit, emitor kolektor kratek stik.

[stane]

Napako imaš v vezavi in v konstrukciji.
Napako v vezavi rešiš tako, da upor R7 100E 0,5W odstraniš.
Glej ta podatkovni list, stran 20. (slika št.13)
Konstrukcija je zgrešena, ker se bo 7812 precej grel. Montiraj ga na večji hladilnik, če že ni v elektronskih nebesih.

[Iztok]

Takega načina uporabe 7812 v praksi še nisem zasledil. Ko sem delal nekaj podobnega sem vzel 7815 in z njim krmilil bazo vmesnega tranzistorja, ki je potem krmili vse baze končnih tranzistorjev. Ven sem dobil cca. 13,8V.

Podobno kot bi na tistem načrtu namesto 100E upora dal 7815 in med njegovim izhodom ter bazami dodal še en TIP2955 ali kaj podobnega.

[DusanK]

@stane, če gledam "podatkovni list" št. 20, slika 13" je tam upor R1 (3 E) nekako ekvivalentno v zgornji shemi R7 (100 E), in z odstranitvijo bi prekinil linijo do baze in odpiranja vseh tranzistorjev.

Tudi jaz bi najprej preveril tranzistorje, če je kak prebit.

@albert, poglej si podoben načrt z razlago, kjer je sicer za dvig izhodne napetosti namesto dveh zaporednih diod na gnd pin regulatorja uporabljen spremenljiv napetostni delilnik in s tem možnost regulacije izhodne napetosti od 12 do 15V.
Mogoče ti pride prav.

[jerjur]

@albert, Pozorno poglej tvoj načert. Potem pa se osredotoči na bazni tok tranzistorja. In ugotovi zakaj so tranzistorji stalno v nasičenju.
Namig manjka ti povratna zanka. pomanaj si z načrtom @DušanK.
Za takšne primere se uporablja zenerjeve diode. Zakaj le?

PS. ni najbolj pomembno da usmernik začne delovati. Bolj pomembno je da veš zakaj deluje.

[lipa]

Finta je v uporu R7, ki je veliko prevelike vrednosti.
Za začetek R7 prebrikaj v kratki stik, in usmernik mora delovati z obremenitvijo do 1A. Potem pa naprej

[6dan8]

albert, ko boš že pri uporu R7, pomeri najprej padec napetosti na njem. Ko izhod napajalnika ni obremenjen.

[s55m]

Albert, razmisli ce je zdravo 840W pognati v gretje.

[lado]

Upor 100E je prevelik (mislim da bo 10 do 30 bolj prav-ali pa 3x 100 paralelno)


Nrkaj podobnega sem že delal, le namesto 7812 sem imel lm317 in en pnp tranzistor BD 140 s katerim sem odpiral več močnostnih NPN 2n3773....

lp

[int47]

Pri 60A toka mora 7812 zagotavljati tok 60A/hfe.

Če omejiš tok skozi 7812 na 1A, morajo imeti TIP2955 povprečni hfe 60.
Tukaj piše, da ima tip 2955 hfe med 5 in 70.
Izračunaj koliko moči se troši na 7815. Videl boš, da si na meji, oz. čez njo - odvisno od dejanske vrednosti vhodne napetosti.

Ni veliko možnosti, da bi iz tega napajalnika dobil 60A.

[laura]

Ne vem zakaj je potreben 24V trafo da potem preko vseh stabilizacij/regulacij dobiš 13V DC za napajanje avto ojačevalca?

[albert]

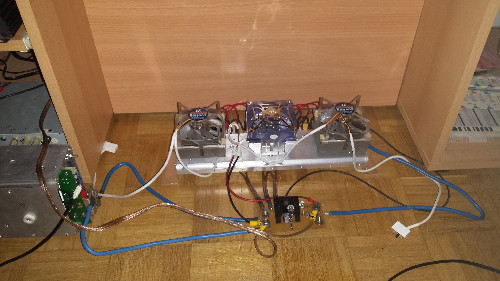

Hvala za vse odgovore! Uporu R7 sem vzporedno vezal 22ohmski upor. Zadevica seveda zdaj deluje na izhodu daje 13.45V, priklopil sem avtoradijo ki je vleklo 3A napetost stabilna. Stabilizator je dobil.majhen hladilnik, zaenkrat se ni segreval. Bom poskusil ojacevalec priklopit in porocat kaj se dogaja.

[albert]

Testirano na ojačevalcu napetost pod obremenitvijo zelo stabilna (plus minus 0.4v)

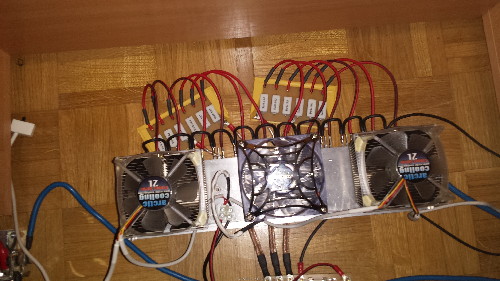

stabilizator se ne segreva, tranzistorji pa se kar fajn segrejejo, dodal sem tudi ventilatorje.
