fatmir · Objavljeno: Pet Jan 09, 2015 5:50 pm Naslov sporočila: BeoSound 3000

pozdravljeni,

ve kdo mogoče kateri pini se uporabijo na 7 DIN konektorju, za povezavo iz siol boxa preko RCA na BeoSound 3000.
Verjetno se kabli in konektorji dobijo pri delkotu.
lp

jozede · Objavljeno: Sob Jan 10, 2015 1:35 am Naslov sporočila:

Kateri pini so "vhod" lahko sprobaš tako, da vključiš ojačevalec in izbereš aux vhod, naravnaš glasnost na cca sobno jakost. Vzameš eno kovinsko konico ali majhen izvijač, da se boš lahko dotaknil kontakta v 7-polnem konektorju na Beosondu. Z dotikom na vhodni pin boš povzročil brnenje v zvočniku, s tem boš lahko ugotovill katera dva pina sta "vroča" L in D kanal. Na ostalih pinih ne boš slišal nič iz zvočnikov. Da boš določil kateri pin je vezan na maso, pa uporabi ohmeter.
7-polni konektor boš dobil v Lotosu v Kranju ali pa v kakšni trgovini s komponentami v Ljubljani, prav tako en oklopljen kabel, najbolje dvožilni, ki ima vsako žico posebaj v oklopu in RCA konektorje.

ali pa že narejen kabel
http://www.ebay.de/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313.TR0.TRC0.H0.Xbeosond+aux+kabel&_nkw=beosond+aux+kabel&_sacat=0

magma · Objavljeno: Sob Jan 10, 2015 11:53 pm Naslov sporočila:

Niti ne rabiš 7 - polnega din konektorja. Pri tem aparatu sta pina 6 in 7 din konektorja neuporabljena, torej lahko uporabiš navaden adapterski kabel 5 pin din na rca konektorje kot smo jih nekoč uporabljali za starejše evropske hifi komponente.

magma · Objavljeno: Sob Jan 10, 2015 11:55 pm Naslov sporočila:

Tukaj lahko snameš servisni manual z opisom priključkov.

fatmir · Objavljeno: Pon Jan 12, 2015 6:18 pm Naslov sporočila:

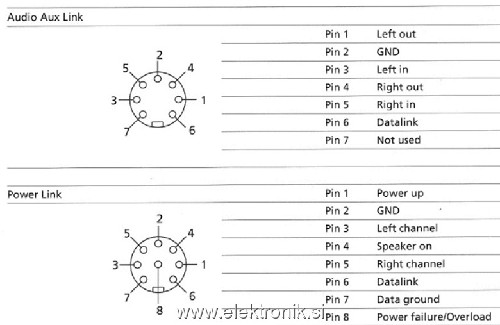

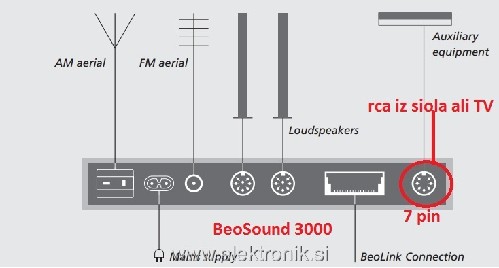

Ok. Hvala! Vezava in pini na slik.

Po tej vezavi bi moralo delati:

PIN 3 Levi vhod
PIN 5 Desni vhod
PIN2 GND
