Situacija je sledeča. Imam mikrokontroler, na katerem teče ura in šteje pulzev na enem od prekinitvenih vhodov. V primeru, da pride do izpada napajanja, bi rad shranil v eeprom vrednosti ure in stanje števca. Programsko imam že rešeno, muči me kako prožiti prekinitev, da bo program shranil 5 spremenljivk.

Poskusil sem z diodo ločit napajanje mikrokontrolerja in zraven dodal večji elektrolit. Teoretično bi se napetost Vcc pred diodo sesedla hitreje kot za diodo, saj bi omenjen elektrolit zdržal še toliko, da bi se izvedla prekinitev.
Pa to v praksi ne gre. Imam pa na voljo še +24V, katere reguliram na +5V.
Baterija ne pride v poštev, ker bi se ob daljšem izklopu izpraznila.
Za uro imam kasneje namen, ko bo več "enot", dodati RTC modul na i2c vodilu.

Google ni dal nobenih koristnih zadetkov (ali nisem pravilno iskal). Mogoče je kdo od vas že imel tak primer in ga tudi uspešno rešil.

[Peter123]

Skoraj prav.
Torej opazuješ 24V, ko ta napetost pade npr. pod 20 ali 18V sprožiš interupt ali pa relativno pogosto bereš nek digitalni vhod, ki ima vrednost napetosti.
Da ti ostane dovolj časa da zapišeš pa uporabiš zadosti velik elektrolit na 5V.
Ko vse zapišeš si prižgi kako led da boš vedel da si sigurno vse "pospravil", pa daš procesor v kak sleep mode.

No to je eden od načinov, jih je pa vsekakor več.
Eden je tudi da šteješ oziroma preverjaš prehode skozi nulo ampak se mi zdi da je izvedba malenkost dražja (optokopler).

Mogoče še kdo napiše kako.

[protoncek]

ena izmed možnosti je mogoče tudi "goldcap" - kakšne 0.1F bo dovolj, da procesor naredi svoje.
Če imaš kakšne večje porabnike (osvetlitev LCD itd) lahko te napajaš posebej, ločeno od napajanja procesorja, da ti ne praznijo elektrolita.

[igo]

Ko boš zanesljivo zaznal izpad napetosti, najprej vse porte nastavi kot vhode oziroma spravi vse izhode v takšno stanje, v katerem preostalo vezje porablja najmanj energije (izklopljeni releji, osvetlitev LCD-ja, ...).

Običajno pri tem poraba tako upade, da lahko potem v miru postoriš še marsikaj, četudi imaš le nekaj 100uF elektrolit.

[siljo]

[kastor]

Stanje napajanja je dobro preverjati čim bliže izvoru. Prehod skozi nulo, kot je bilo že omenjeno, je verjetno eden od najzaneslivejših metod. Mogoče bi lahko uporabil komparator in preverjal napetost 24V pred regulatorjem proti napetosti VCC na mikrokontrolerju (in paziti, da ti brown-out reset ali kaj podobnega prej ne resetira čipa). Kakšen 5V regulator si uporabil (linearni ali stikalni)?

Lp Marko

[kastor]

Ali pa vežeš med 24V in 5V diodo (v napajalno linijo), pred diodo narediš napetostni delilnik in sredinski odcep delilnika pelješ na mikrokontroler. Med normalnim obratovanjem bo vhod na logični ''1'', pri izpadu napajanja pa bo dioda zaporno polarizirana in posledično vhod mikrokontrolerja vezan na GND - logična ''0''. Na vhodu mikrokontrolerja vežeš še en mali kondenzator, da bo filtriral kratkotrajne motnje, izpade omrežja.

Lp Marko

[kose19]

Imam atmega8. Najprej sem samo bral en vhod na katerem je bil stalen +. Je delovalo, vendar ne zmeraj. Očitno je ves program (ura, štetje pulzev, izpis na display in nekaj if stavkov s katerimi nastavljam uro) predolg, da bi zanesljivo shranjeval.
Ko sem dodal še diodo in kondenzator še toliko slabše, ne shranjuje. Očitno je prevelik padec napetosti na diodi.

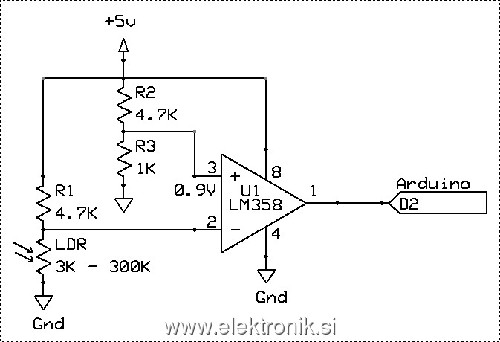

To s komparatorjem se mi dopade. Nekaj v tem smislu kot v priponki. Če bi na - vhod komparatorja (preko delilnika) pripeljal 24V, na + pa referenco. V datashetu za lm385 nisem zasledil max. napetosti. Ali je 24V preveč? 5V linijo bi rad čimmanj obremenjeval. Regulator je linearni 7805.

Bom pa tudi poskusil prilagodit SW kot je predlagal @igo, da bo v INT rutini takoj shranjeval.

[kastor]

Uporabi komparator v mikrokontrolerju.

Lp Marko

[igo]

Ne uporabi navadnega 19*R + 5*R uporovnega delilnika.
MCU bo zaznal izpad šele ko bo 24V napetost upadla pod 11,52V (2,4V na vhodu MCU).

Ena možnost je 21,2*R + 2,8*R uporovni delilnik.
Druga možnost je delilnik 20V zener dioda + 4V/4mA=1k upor .
Obakrat bo na vhodu MCU napetost upadla pod 2,4V pri več kot 20V.
Samo potem poskrbi, da bo tistih 24V dovolj stabilnih.

[Profesor Einstein]

Mogoče bi bilo (za generiranje opozorilnega signala) uporabno namensko vezje s priponke.

Za širši temperaturni razpon (-40°, 85°) je primernejši MC33064.

Lp.

[kose19]

Odločil sem se za primer, ki ga je dal @igo
